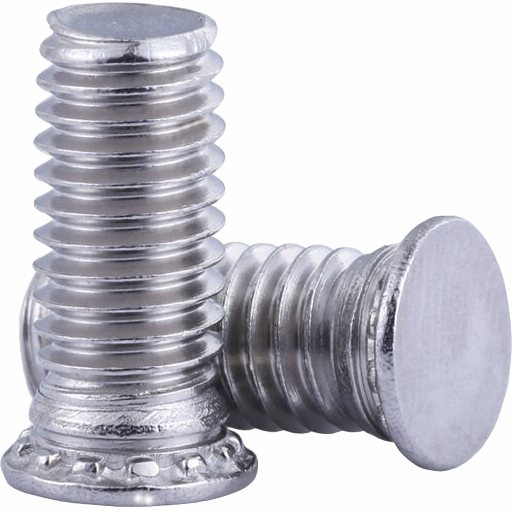

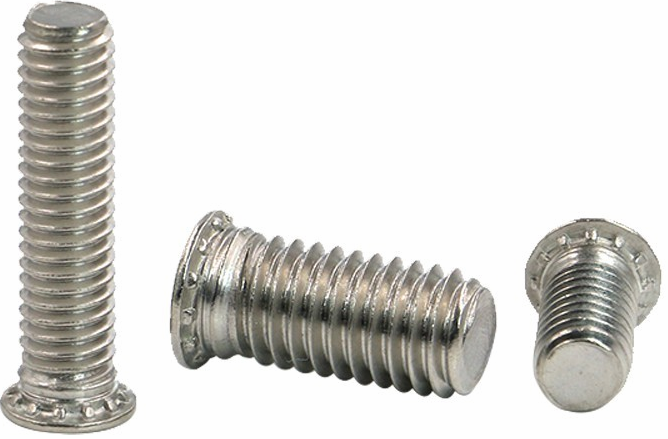

Шпилька резьбовая запрессовочная артикул 30312, нержавеющая сталь А2
Ваш консультант Анастасия
8 (921) 091-15-13- Шпилька с метрической крупной резьбой.
- Подлежит запрессовке для создания надёжного неразъёмного соединения.
- Простой процесс монтажа.
- Аналогична крепежу типа FHS.
- Защита от проворачивания благодаря рёбрам на корпусе.
- Не подлежит демонтажу и повторному использованию.
- Высокая сопротивляемость к вырыванию.
- Выполнение из нержавеющей стали А2 обеспечивает устойчивость к температурным колебаниям, влажности и к горюче-смазочным материалам.
- 1
- 2

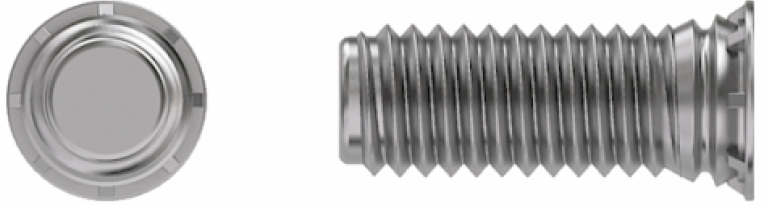

Шпилька резьбовая запрессовочная артикул 30312 (аналог типа FH) – вид крепежа, используемый в случаях, когда нужно добиться соединения, устойчивого к прокручиванию и высокой нагрузке. Имеет форму металлического стержня с резьбой, с одной стороны расположена шляпка, под которой находится зубчатое кольцо. После установки головка не выступает над поверхностью листа. Крепёж имеет метрическую крупную резьбу.
Используется для изготовления корпусов различного назначения, печатных плат. Невозможно демонтировать шпильку без повреждения металлического листа. Рёбра на корпусе позволяют избежать проворачивания, обеспечивают сопротивляемость к вырыванию.
Материал
Шпилька изготовлена из нержавеющей стали А2 (AISI 304), что позволяет ей выдерживать достаточно высокие нагрузки и делает ее устойчивой к различным внешним воздействиям: температурные колебания, вода и водяной пар, горюче-смазочные материалы и многие химические вещества. А2 вид аустенитной стали, получивший название "пищевая", её допустимо использовать при сборке оборудования для медицины и приготовления пищи. Важно учитывать, что скрепляемый материал должен быть мягче материала, из которого изготовлен крепеж.
Установка

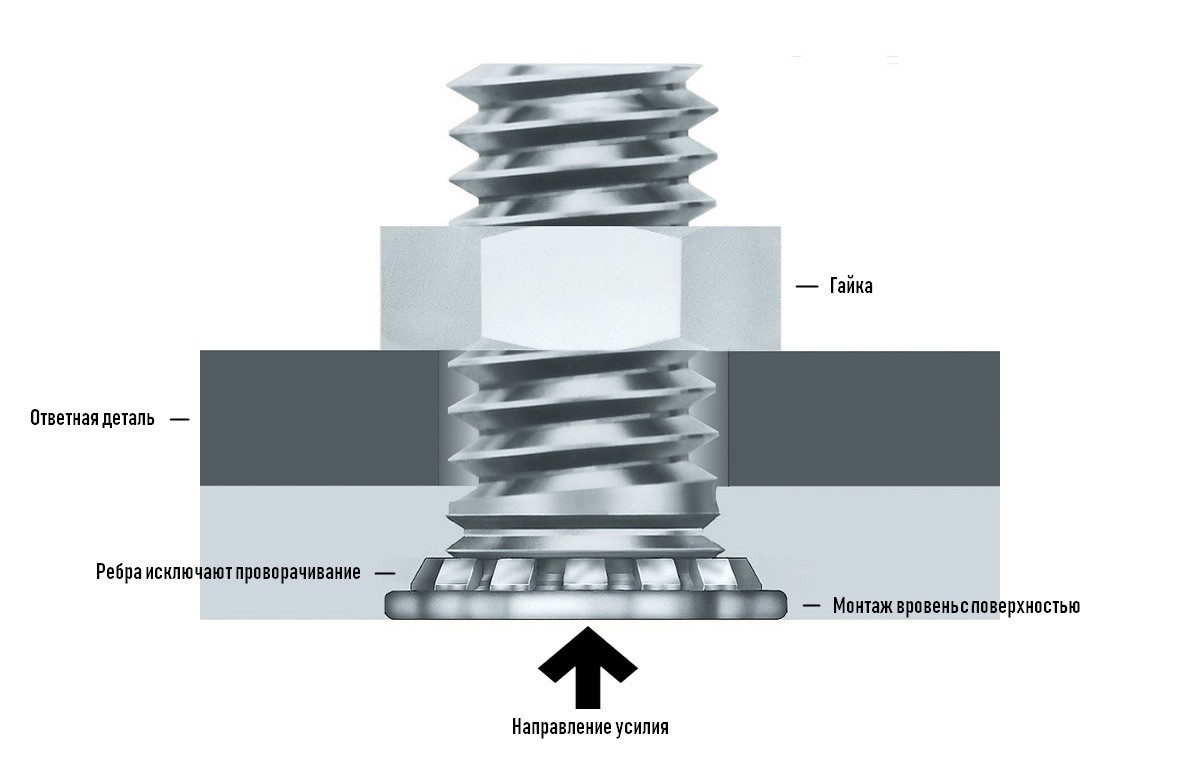

- В заранее проделанное отверстие вставляется шпилька.
- При помощи специального оборудования или инструмента производится запрессовка в лист металла. За счет возрастающего усилия крепеж прижимается к поверхности детали, происходит деформация металла, и материал заготовки "затекает" в проточку под шляпкой запрессовочной шпильки
- Ответная (присоединяемая) деталь с помощью гайки устанавливается с противоположной стороны.
Размеры
| Резьба | Диаметр отверстия, мм | Минимальная толщина листа SM, мм | Диаметр шляпки Е±0,13, мм | Длина L±0,04, мм | Минимальное расстояние от края, мм | Крутящий момент Н-м макс. |
| М2 | 1,96-2,03 | 1 | 3,5 | 6-25 | 4,8 | 0,20 |
| М2,5 | 2,47-2,55 | 1 | 4,2 |
6-25 |
5,3 | 0,41 |
| М3 | 2,97-3,05 | 1 | 4,5 |
6-25 |
5,5 | 0,84 |
| М3,5 | 3,48-3,56 | 1 | 5 |
6-25 |
6,4 | 1,02 |
| М4 | 3,96-4,04 | 1 | 5,5 |
6-25 |
7,0 | 1,92 |
| М5 | 4,98-5,06 | 1 | 6,5 |
6-25 |
7,0 | 3,84 |
| М6 | 5,97-6,05 | 1,5 | 8 |
6-25 |
8,0 | 8,2 |
| М8 | 7,97-8,05 | 2 | 9,9 |
6-25 |
9,5 | 13,5 |
Характеристики
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
-
