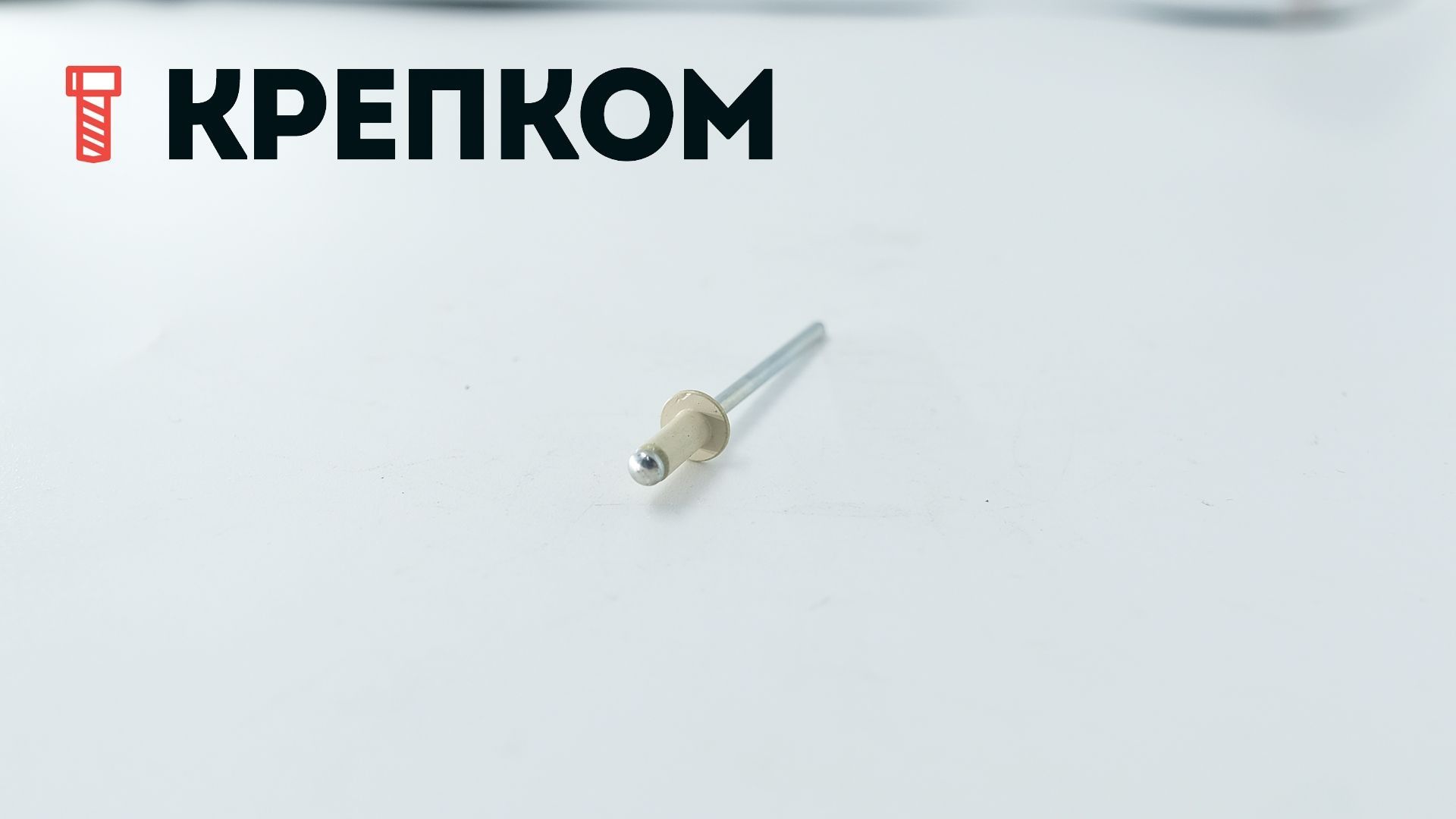

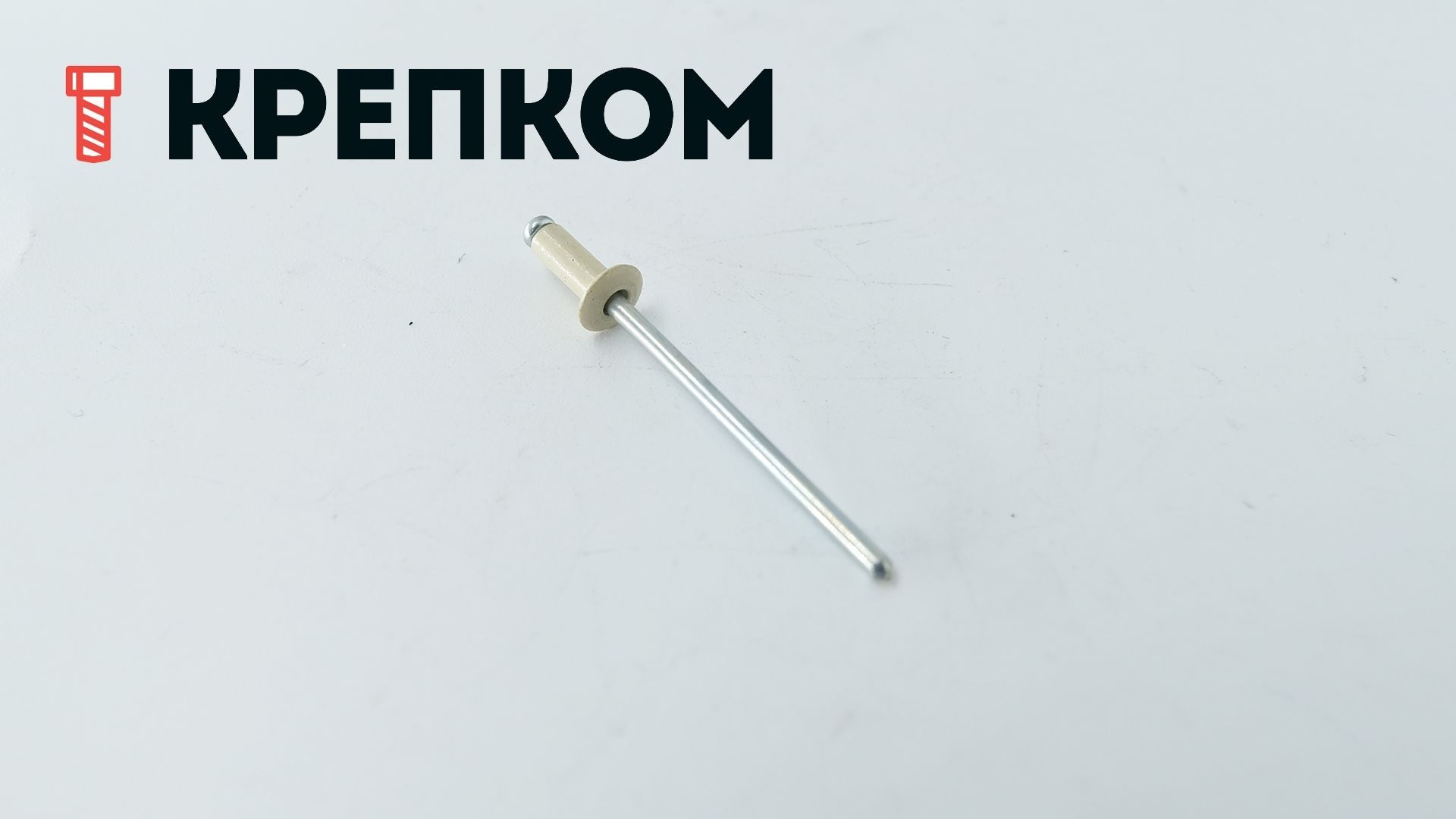

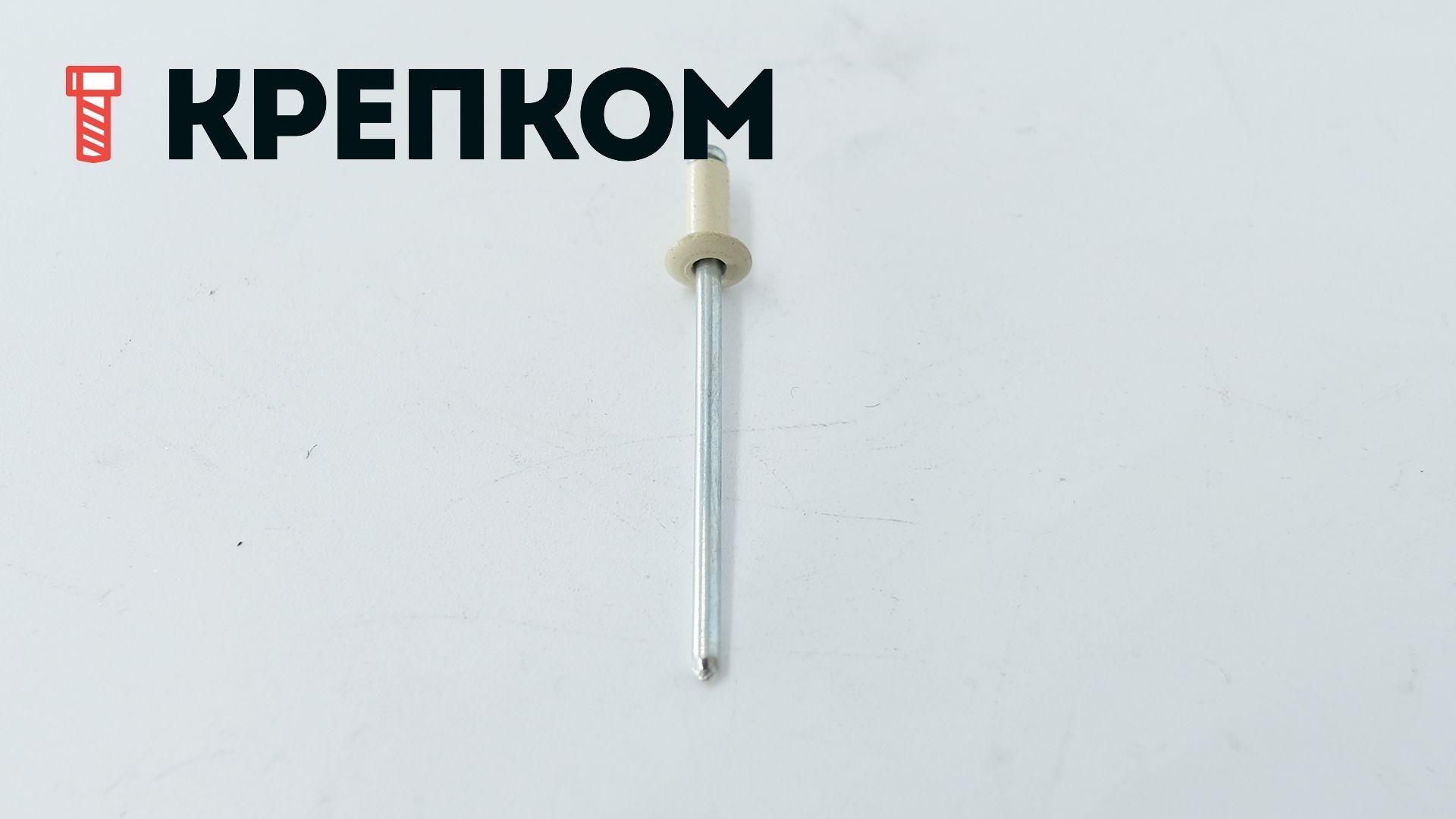

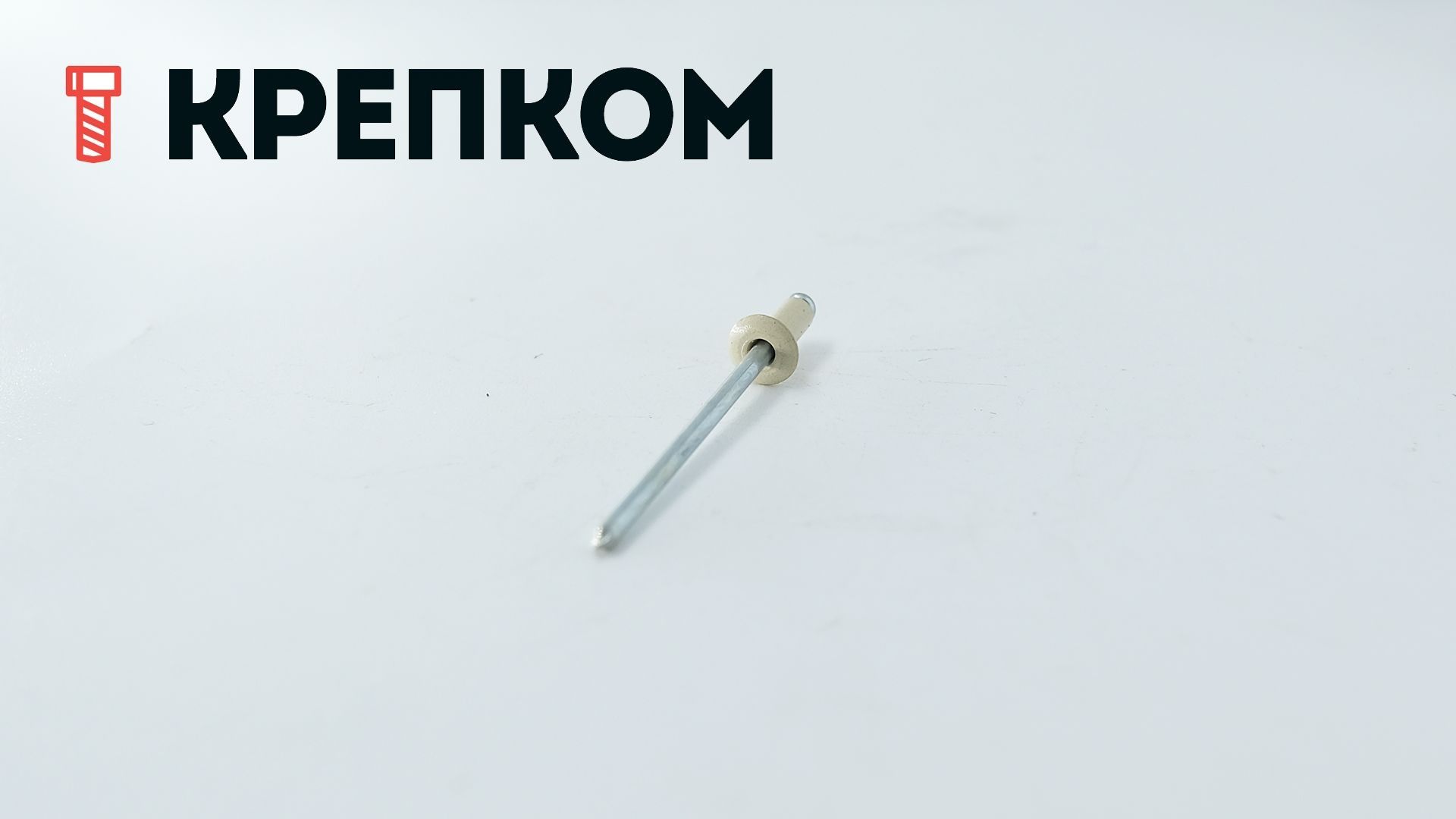

Заклепка вытяжная со стандартным бортиком, алюминий/А2, в цветах RAL
Внешний вид товара может отличаться от представленного на изображении
- Корпус из алюминия, сердечник из нержавеющей стали А2 — сочетание лёгкости, коррозионной стойкости и высокой прочности на срез и разрыв.
- Головка окрашена стойким порошковым покрытием в цвет RAL.
- Покрытие не дает сколов при установке и выдерживает перепады температур.
- Обеспечивает высокую степень сжатия соединяемых материалов и подходит для разнородных материалов без специального обучения монтажника.
- Диапазон захвата (толщина пакета) составляет от 3,5 до 17 мм.
- Применяется для крепления металлокровли, фасадных панелей, профлиста, а также при производстве корпусов, лестниц, шкафов и холодильного оборудования.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Вытяжная заклепка с окрашенной головкой предназначена для крепления фрагментов металлокровли, фасадных панелей, забора из профнастила, декоративных и рекламных поверхностей. Корпус заклепки изготовлен из алюминия, сердечник — из нержавеющей стали А2. Такое сочетание материалов обеспечивает устойчивость к коррозии и высокую несущую способность на срез и разрыв. Головка заклёпки выполнена в цветовой гамме RAL - оттенок "светлая слоновая кость" (RAL1015), что позволяет усилить контраст или сделать незаметным место крепления в зависимости от задачи. Стойкое порошковое покрытие не даёт сколов при установке, выдерживает перепады температур и атмосферные воздействия.
Свойства
- высокая технологичность монтажа;
- высокая степень сжатия соединяемых материалов;
- гарантированное качество соединения;
- не требуется специальное обучение;
- возможность соединения разнородных материалов;
- антивандальность соединения.
Применение
Заклепка используется для крепления кровельных элементов, цветного профлиста, а также при производстве корпусов, лестниц, шкафов, дверей, холодильного оборудования и других металлоконструкций.
Установка
Вытяжная заклепка устанавливается в предварительно просверленное отверстие, которое проходит через пакет соединяемых материалов. Заклепочник вытягивает стержень через корпус, при этом происходит деформация конца корпуса и формирование обратной головки. В определенный момент сердечник обламывается и отпадает, а скрепляемые листы оказываются плотно сжатыми между установочной и замыкающей (расклепанной) головкой. При этом часть ножки стержня остается в теле заклепки.
Нагрузки
|
Диаметр гильзы d1, мм |
Срез, кН |
Разрыв, кН |
| 2,4 | 0,40 | 0,50 |
| 3,2 | 0,88 | 1,15 |
| 4 | 1,30 | 1,96 |
| 4,8 | 1,87 | 2,79 |
| 5 | 2,15 | 3 |
Размеры
| Диаметр гильзы, d1, мм | Длина гильзы L, мм | Диаметр сверления d, мм | Диаметр бортика d2, мм | Толщина бортика K, мм | Толщина пакета материалов E, мм |
| 2,4 | 4 | 2,5 | 5 | 0,55 | 0,5-2 |
| 6 | 2-4 | ||||
| 8 | 4-6 | ||||
| 10 | 6-8 | ||||
| 12 | 8-10 | ||||
| 5 | 0,5-2 | ||||
| 3 | 4 | 3,1 | 6,5 |
0,8 |
0,5-1,5 |
| 5 | 0,5-2,5 | ||||
| 6 | 1,5-3,5 | ||||
| 7 | 1,5-4,5 | ||||
| 8 | 3,5-5,5 | ||||
| 10 | 5,5-7 | ||||
| 12 | 7-9 | ||||
| 14 | 9-11 | ||||
| 16 | 11-13 | ||||
| 18 | 13-15 | ||||
|
3,2 |
4 |
3,3 |
0,5-1,5 | ||
| 5 | 0,5-2,5 | ||||
| 6 | 1,5-3,5 | ||||
| 8 | 3,5-5,5 | ||||
| 10 | 5,5-7 | ||||
| 12 | 7-9 | ||||
| 14 | 3,5-5,5 | ||||
| 15 | 9-12 | ||||
| 16 | - | ||||
| 18 | 12-15 | ||||
| 20 | 15-17 | ||||
| 24 | - | ||||
| 25 | 17-22 | ||||
| 3,8 | 10 | - | |||
| 4 | 5 | 4,1 | 8 | 1 | 0,5-2,5 |
| 6 | 1,5-3 | ||||
| 7 | 3-4,5 | ||||
| 8 | 3-5 | ||||
| 10 | 5-6,5 | ||||
| 12 | 6,5-8,5 | ||||
| 14 | 8,5-10,5 | ||||
| 16 | 10,5-12,5 | ||||
| 18 | 12,5-14,5 | ||||
| 20 | 14,5-16,5 | ||||
| 24 | - | ||||
| 25 | 16,5-21,5 | ||||
| 30 | 21,5-26 | ||||
| 35 | 26-30 | ||||
| 40 | 30-35 | ||||
| 4,8 | 6 | 4,9 | 9,5 | 1,1 | 0,5-3 |
| 8 | 3-4,5 | ||||
| 10 | 4,5-6 | ||||
| 12 | 6-8 | ||||
| 14 | 8-10 | ||||
| 16 | 10-12 | ||||
| 18 | 12-14 | ||||
| 20 | 12-16 | ||||
| 21 | 14-17 | ||||
| 24 | 17-20 | ||||
| 25 | 16-21 | ||||
| 27 | 20-23 | ||||
| 30 | 23-25 | ||||
| 32 | 25-27 | ||||
| 35 | 27-30 | ||||
| 40 | 30-35 | ||||
| 45 | 35-40 | ||||
| 50 | 40-45 | ||||
| 28 | 21,5-24 | ||||
| 5 | 6 | 5,1 | 0,5-3 | ||
| 8 | 3-4,5 | ||||
| 10 | 4,5-6 | ||||
| 12 | 6-8 | ||||
| 14 | 8-10 | ||||
| 16 | 10-12 | ||||
| 18 | 12-14 | ||||
| 20 | 14-16 | ||||
| 25 | 16-21 | ||||
| 30 | 21-25 | ||||
| 35 | 25-30 | ||||
| 40 | 30-35 | ||||
| 45 | 35-40 | ||||
| 50 | 40-45 | ||||
| 6 | 8 | 6,1 | 12 | 1,5 | 2-4 |
| 10 | 4-6 | ||||
| 12 | 6-8 | ||||
| 14 | 8-10 | ||||
| 16 | 10-11 | ||||
| 18 | 11-13 | ||||
| 20 | 13-15 | ||||
| 25 | 15-20 | ||||
| 30 | 20-24 | ||||
| 35 | 24-29 | ||||
| 22 | 12,5-17 | ||||
| 40 | 29,5-35 | ||||
| 6,4 | 12 | 6,5 | 13 | 1,8 | 2-6 |
| 15 | 6-9 | ||||
| 18 | 9-12 | ||||
| 21 | 10-14 | ||||
| 22 | 12-16 | ||||
| 25 | 14-18 | ||||
| 26 | 16-20 | ||||
| 30 | 20-24 | ||||
| 35 | 24-29 | ||||
| 50 | 29-42 | ||||
| 10 | 2-5 | ||||
| 14 | 6-9 | ||||
| 16 | 6-9 | ||||
| 20 | 9-12 | ||||
| 28 | 20-24 | ||||
| 40 | 29,5-35 | ||||
| 7,8 | 15 | 8 | 14 | 2 | 6-9 |
| 22 | 9-16 | ||||
| 26 | 16,5-21 | ||||
| 30 | 20,5-25 |
Характеристики
-
Тип заклепкиСтандартная
-
DIN7337
-
Единицы измеренияшт
-
МатериалАлюминий-Нерж.сталь А2
-
