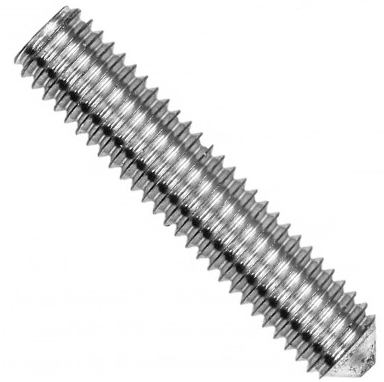

Установочный винт М6х50 DIN 914 (ISO 4027) с внутренним шестигранником и конусным наконечником служит для фиксации деталей механизмов друг относительно друга. Выполнен без головки для скрытой установки на необходимую глубину. При затяжке создает в отверстии эффект стопорения, не ослабевающий в условиях постоянных сдвигающих и вибрационных нагрузок. Изготовлен из углеродистой стали 45H с цинковым покрытием.

Размеры:

Винт установочный DIN 914 (ISO 4027) с коническим концом - чертеж, схема, Hexagon socket set screws with cone point

Диаметр резьбы d	М6
Длина l	50 мм
Размер под ключ s	3 мм
Диаметр плоского конца dt max	4 мм
Глубина шлица винта t	3,5 мм

Характеристики

Тип винта

Установочный
DIN

914
ГОСТ

Р ИСО 4027
ISO

4027
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Размер шага резьбы

Крупный (обычный)
Угол конуса головки, град

120
Артикул

914 6 50 оц
Материал

Оцинкованная сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
