Винт установочный дюймовый UNC #4-40х3/16" (4,7 мм) DIN 914, с коническим концом, сталь 45H

Другие размеры

Код товара: WN00212955

- +

Цена

78 руб.

Ваш консультант Владимир

7 (931) 348-45-86

О товаре
Отзывы (0)

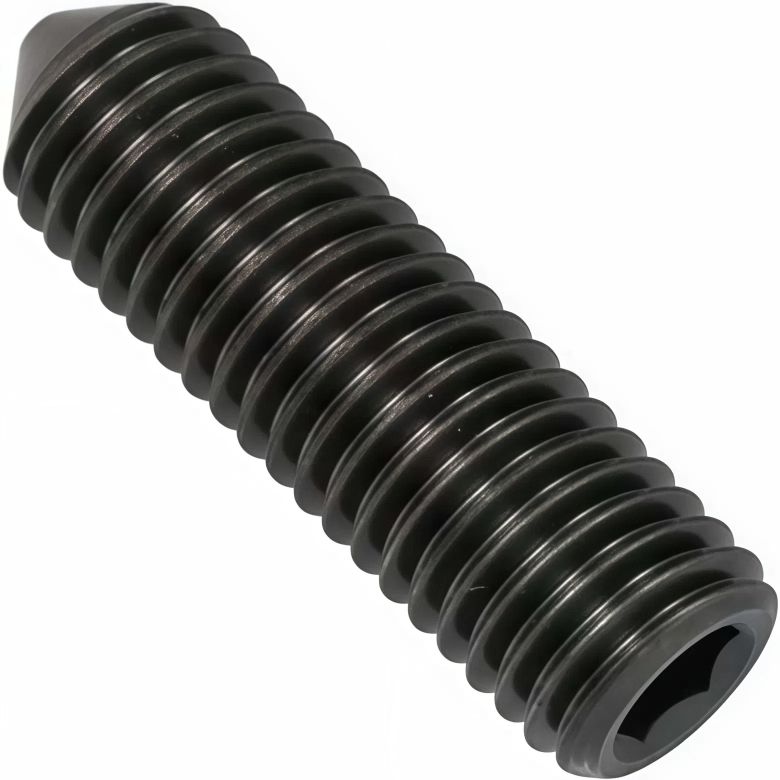

Установочный винт с крупной дюймовой резьбой UNC #4-40х3/16" (4,7 мм) DIN 914 (ISO 4027) устанавливается в резьбовое отверстие, обеспечивая надежную фиксацию соединяемых деталей относительно друг друга. Крепеж оснащен внутренним шестигранником и усеченным коническим концом, который прижимается к нижней детали, либо входит в заранее подготовленное коническое углубление в ней. Выполнен из высокопрочной стали 45H.

Размеры

DIN 914 винт установочный с внутренним шестигранником - чертеж, схема

Диаметр резьбы, d (в дюймовой системе)	#4
Диаметр резьбы, d (в метрической системе)	2,8 мм
Длина винта, L (в дюймовой системе)	3/16"
Длина винта, L (в метрической системе)	4,8 мм
Диаметр конического конца, d_t max, мм	2 мм
Размер под ключ, S	1,5 мм
Глубина шлица, t	1,2 мм
Размер e	1,73 мм
Шаг резьбы (TPI), кол-во витков/дюйм	40

Характеристики

Тип винта

Дюймовый / Установочный
DIN

914
ГОСТ

8878-93
ISO

4027
Единицы измерения

шт
Вес (г)

0,15
Шлиц

Шестигранник (HEX)
Тип дюймовой резьбы

UNC
Размер шага резьбы

Крупный (обычный)
Класс прочности

45H
Артикул

121004
Материал

Сталь 45
Название на упаковке (ориг. название)

Hexagon socket set screws with cone point
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
