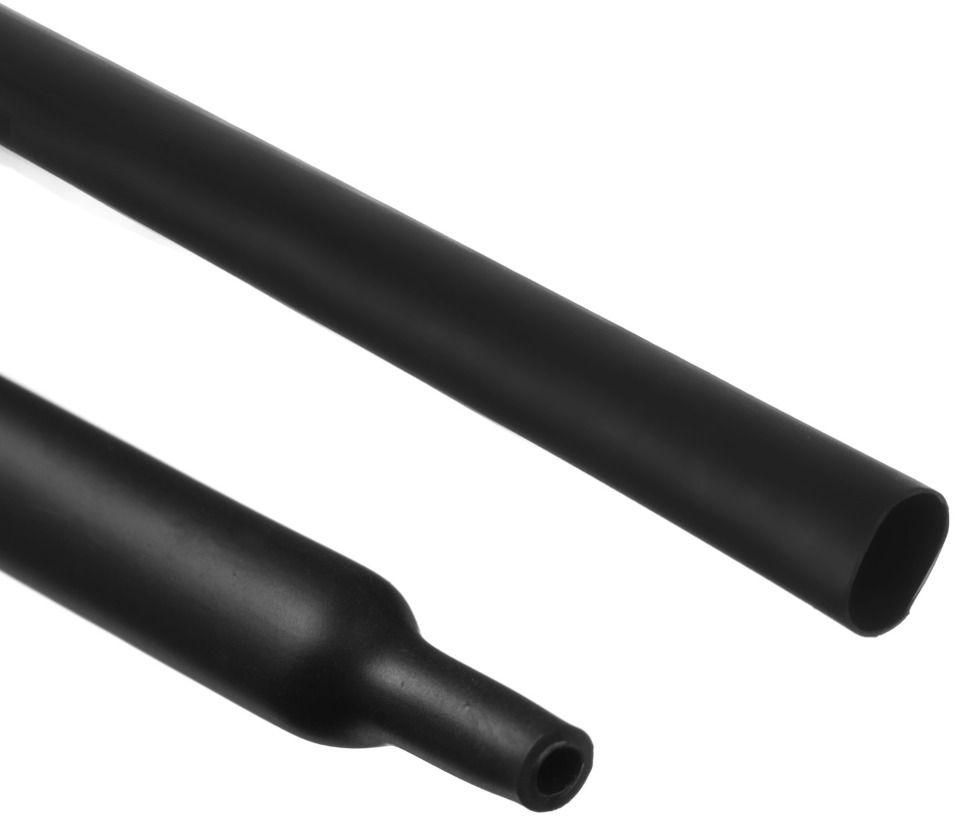

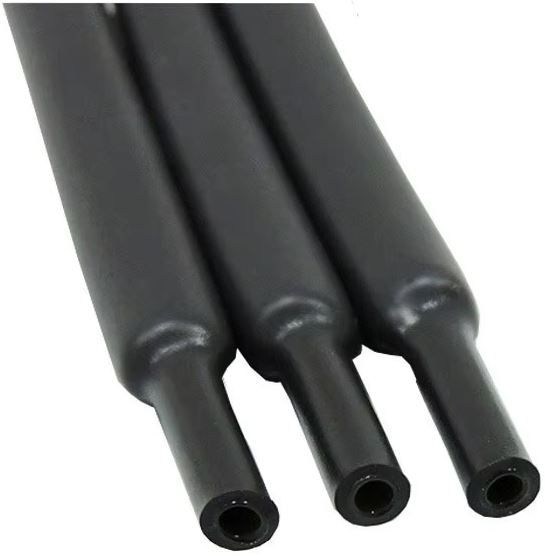

Трубка термоусаживаемая с клеевым слоем, не поддерживающая горения TCT GW1 Raychman, черная
Ваш консультант Борис
+7 (999) 027-78-44- Электрическая изоляция низковольтных проводников и токоведущих элементов оборудования.
- Не поддерживает горения (ASTM D2671 B), без учёта клеевого слоя.
- Слой термоплавкого клея после застывания обеспечивает герметизацию и дополнительную механическую прочность.
- Коэффициент усадки: 3:1, 4:1.
- Тонкостенная серия.
- Цвет: черный.
- Изготовлена методом экструзии из радиационно-сшитого полиолефина подавляющего горение.
- На внутреннюю сторону нанесен слой термоплавкого клея на основе сополимера этилена с винилацетатом.
- Диапазон эксплуатационных температур: от -45°С до +125°С (без учета клеевого слоя).
- Рекомендуемая температура усадки: +125°С.
- Не содержит токсичных антипиренов и галогенов.
- Упаковка: трубка поставляется в отрезках по 1,22 м.
руб.
руб.
руб.
руб.
Универсальная тонкостенная термоусаживаемая трубка TCT GW1 Raychman применяется для электрической изоляции, герметизации и механической защиты проводов, мест соединения кабельных жил, кабельной арматуры, металлических изделий, подверженных коррозионным процессам и т. д., а также для уплотнения и фиксации различных объектов. Термоусадочные трубки с клеевым слоем нужны при восстановлении поврежденных кабелей, повышении изоляции соединений, для антикоррозионной и механической защиты проводов при их прокладке. При термической усадке трубки термоплавкий клей, расплавляясь, распределяется по поверхности изделия, заполняя пустоты, а после застывания обеспечивает герметизацию и дополнительную механическую прочность. Трубка TCT GW1 может использоваться при производстве низковольтных концевых и соединительных термоусаживаемых муфт, защиты соединений водопогружных насосов, электрических контактов и соединений, работающей во влажной среде.
Технические характеристики
| Параметр | Метод испытания | Результат |
| Предел прочности на разрыв, МПа | ASTM D2671 | не менее 12 |
| Относительное удлинение до разрыва | ASTM D2671 | ≥ 400% |
| Предел прочности на разрыв после теплового старения, МПа | UL224 (+158°C х 168 ч) | не менее 10 |
| Относительное удлинение до разрыва после теплового старения, % | UL224 (+158°C х 168 ч) | ≥ 300% |
| Электрическая прочность, кВ/мм | IEC 60243 | ≥ 15 |
| Объёмное удельное сопротивление Ом х см | IEC 60093 | ≥ 1,0 х 1014 |
| Водопоглощение, % | ASTM D570 | менее 0,2 |
| Термоплавкий клей: Точка плавления, °C | ASTM E28 | 95±5 |
| Термоплавкий клей: Сила отслаивания клея от полиэтилена | ASTM D1000 | 120Н / 25мм |
| Термоплавкий клей: Сила отслаивания клея от алюминия | ASTM D1000 | 80Н / 25мм |
Размерный ряд термоусаживаемых трубок с усадкой 3:1
| Размер, дюймы | Минимальный диаметр при поставке, мм | Средняя толщина стенки при поставке, мм |
После усадки |
||
| Максимальный внутренний диаметр, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | |||
| 1/8 | 3,2 | 0,30 +/- 0,08 | 1,0 | 0,90 +/- 0,30 | 0,40 +/- 0,20 |
| 3/16 | 4,8 | 0,46 +/- 0,08 | 1,6 | 1,05 +/- 0,30 | 0,40 +/- 0,20 |
| 1/4 | 6,4 | 0,50 +/- 0,08 | 2,2 | 1,25 +/- 0,30 | 0,45 +/- 0,20 |
| 5/16 | 7,9 | 0,52 +/- 0,08 | 2,7 | 1,35 +/- 0,30 | 0,50 +/- 0,20 |
| 3/8 | 9,5 | 0,55 +/- 0,08 | 3,2 | 1,45 +/- 0,30 | 0,50 +/- 0,20 |
| 1/2 | 12,7 | 0,68 +/- 0,08 | 4,2 | 1,65 +/- 0,30 | 0,50 +/- 0,20 |
| 5/8 | 15,0 | 0,70 +/- 0,10 | 5,2 | 1,80 +/- 0,30 | 0,55 +/- 0,30 |
| 3/4 | 19,1 | 0,76 +/- 0,10 | 6,3 | 1,95 +/- 0,30 | 0,60 +/- 0,30 |
| 1 | 25,4 | 0,78 +/- 0,10 | 8,5 | 2,00 +/- 0,40 | 0,60 +/- 0,30 |
| 1 1/4 | 30,0 | 0,80 +/- 0,10 | 10,2 | 2,15 +/- 0,40 | 0,65 +/- 0,30 |
| 1 1/2 | 39 | 0,85 +/- 0,10 | 13,5 | 2,45 +/- 0,40 | 0,65 +/- 0,30 |
| 2 | 50 | 0,95 +/- 0,10 | 17,0 | 2,75 +/- 0,40 | 0,75 +/- 0,30 |
| 5/2 | 64 | 0,95 +/- 0,10 | 21,0 | 3,05 +/- 0,40 | 1,05 +/- 0,30 |
| 3 | 75 | 0,95 +/- 0,10 | 25 | 3,05 +/- 0,40 | 0,70 +/- 0,40 |
Размерный ряд термоусаживаемых трубок с усадкой 4:1
| Размер, дюймы | Минимальный диаметр при поставке, мм |
После усадки |
||
| Максимальный внутренний диаметр, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | ||
| 5/32 | 4,0 | 1,0 | 1,05 +/- 0,30 | 0,50 +/- 0,30 |
| 1/4 | 6,0 | 1,5 | 1,15 +/- 0,30 | 0,50 +/- 0,30 |
| 5/16 | 8,0 | 2,0 | 1,55 +/- 0,30 | 0,60 +/- 0,30 |
| 1/2 | 12,0 | 3,0 | 1,75 +/- 0,30 | 0,60 +/- 0,30 |
| 5/8 | 16,0 | 4,0 | 2,00 +/- 0,30 | 0,70 +/- 0,30 |
| 25/32 | 20,0 | 5,0 | 2,30 +/- 0,40 | 0,70 +/- 0,30 |
| 1 | 24,0 | 6,0 | 2,60 +/- 0,40 | 0,75 +/- 0,30 |
| 1-1/4 | 32,0 | 8,0 | 3,00 +/- 0,40 | 0,90 +/- 0,30 |
| 2 | 52,0 | 13,0 | 3,35 +/- 0,50 | 0,95 +/- 0,30 |
Условия хранения
Термоусаживаемая трубка в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д. Трубки с термоплавким клеевым слоем требуют хранения в плотных пакетах или коробках для избежания загрязнения клеевого слоя трубок пылью и грязевыми включениями различного происхождения. При соблюдении условий хранения, срок хранения составляет не менее 2-х лет с даты отгрузки.
Характеристики
-
Бренд
-
Тип трубкиС клеевым слоем / Негорючие (НГ)
-
Единицы измерениям.п.
-
МатериалПолиолефин
