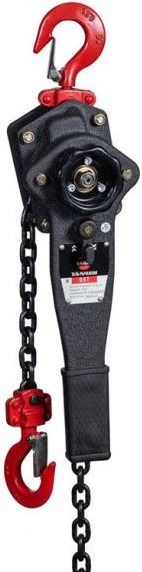

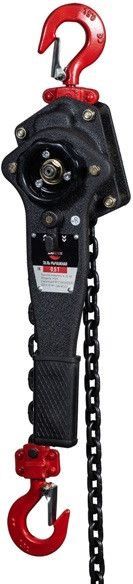

Таль ручная рычажная цепная Saizen HSH-A616

Ручная стационарная рычажная таль Saizen HSH-A616 предназначена для подъема, удержания в поднятом положении и опускания груза при различных ремонтных, монтажных и строительных работах. При необходимости перемещения груза по горизонтали, цепную таль можно присоединить к тележке, установленной на двутавровом монорельсе. Подходит для строительных, производственных и складских нужд. Таль имеет хороший запас по прочности, надёжный дисковый тормоз, износостойкую цепь и малое усилие на рычаг.

Управление осуществляется вручную — посредством рычага, перемещаемого вверх-вниз. Рычаг имеет переключатель направления. Подъемный блок соединен с верхним крюком шарнирно, что позволяет ему вращаться на 360° при полной нагрузке. Благодаря отсутствию электро- и гидравлических систем таль безопасна в пожаро- и взрывоопасных зонах.

Особенности

• Надежность. Таль сохраняет свои эксплуатационные характеристики в течение длительного периода, а также нетребовательна к обслуживанию и ремонту.
• Универсальность. Механизмы подходят для работы в помещениях с ограниченным пространством. Кроме того, с их помощью можно перемещать объекты как по вертикали, так и по горизонтали.
• Безопасность. Крюк с предохранительным замком предотвращает случайное соскальзывание груза.
• Цепь не запутывается, в отличие от каната, не перекручивается, медленнее изнашивается, имеет высокую прочность на разрыв.
• Таль соответствует требованиям ТР ТС 010/2011 "О безопасности машин и оборудования".
• Может эксплуатироваться при температуре окружающей среды от -20 до +40°C как в закрытом помещении, так и на открытом воздухе.
• Использование в изделии стали марки 20Cr, S45C высокочастотной закалки.
• Крюк литой выполнен из стали 20Cr.
• Калиброванная стальная цепь соответствует DIN 5684.
• Запас прочности изделия на разрыв составляет 4:1.
• Коэффициент запаса торможения - 1,5.
• Зубчатая шестерня с трапецеидальной резьбой рассчитана на 1500 рабочих циклов.

Сферы применения

• При сборке металлоконструкций и монтаже оборудования.
• В сервисных и технических подразделениях для фиксации и удержания агрегатов.
• В условиях отсутствия электросети — на стройках, в полевых лагерях, на высоте.
• Для горизонтального перемещения тяжёлых элементов (в режиме лебёдки).

Запрещается применение тали для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; эксплуатация в химически активных средах, а так же ее использование при ударных и вибронагрузках.

Технические характеристики

Грузоподъемность, т	Высота подъема, м	Испытательная нагрузка, т	Max усилие на рычаг при подъеме, Н	Ветки грузовой цепи, шт	Грузовая цепь, мм	Вес, кг
0,5	3/6/9/12	0,75	200	1	5	5/6,7/8,3/10
1	3/6/9/12	1,5	200	1	6	8,1/10,5/13/15,7
2	3/6/9/12	3	220	1	8	13,5/17,7/22,7/26,8
3	3/6/9/12	4	300	1	10	23/29/36/42
6	3/6/2009	9	350	2	10	35/47,5/60,4
9	6/9	13,5	380	3	10	75/95

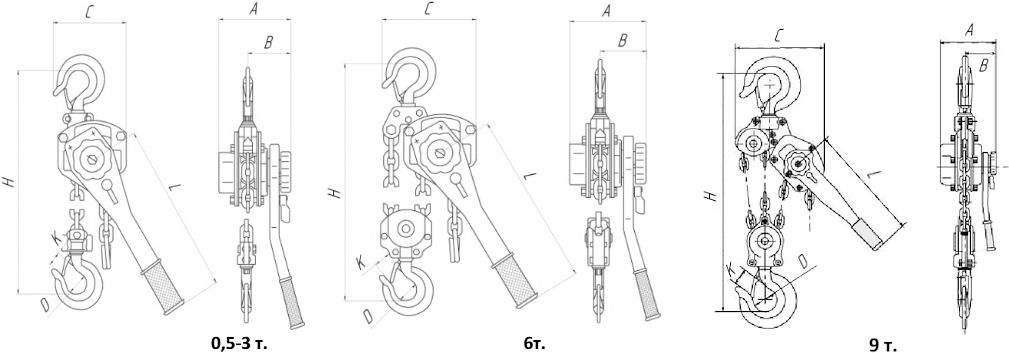

Размеры

Размер A, мм	Размер B, мм	Ширина C, мм	Высота H, мм	Диаметр D, мм	Ширина зева крюка K, мм	Длина рукояти L, мм
111	83	92	315	35	21	310
148	87	132	310	38	27	293
170	97	160	365	47	36	415
190	103	260	430	51	39	415
190	103	260	570	66	48	415
190	103	315	675	81	58	415
