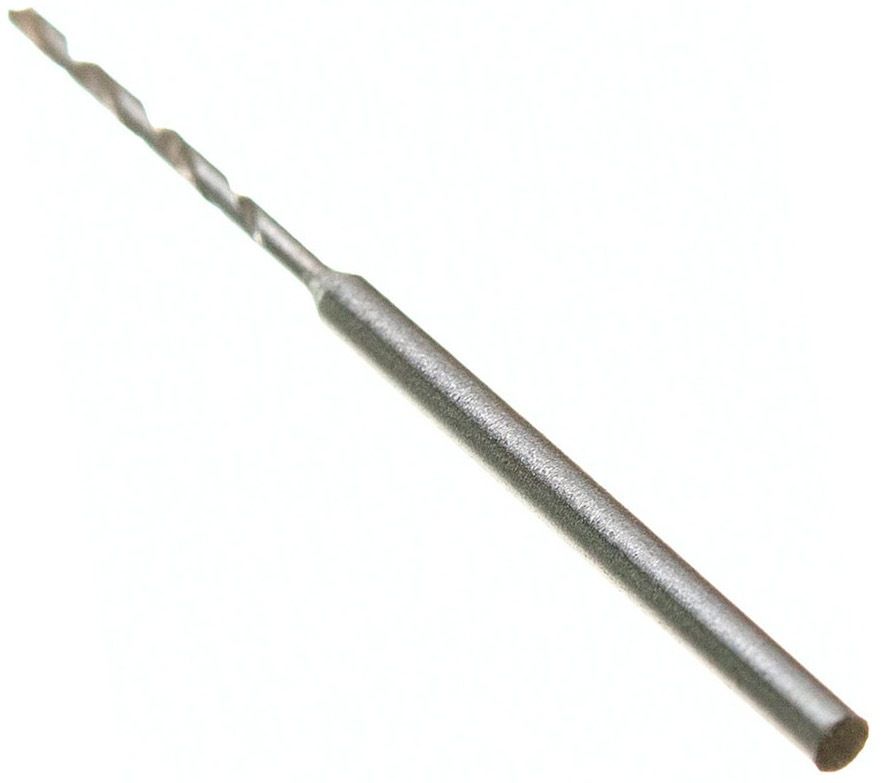

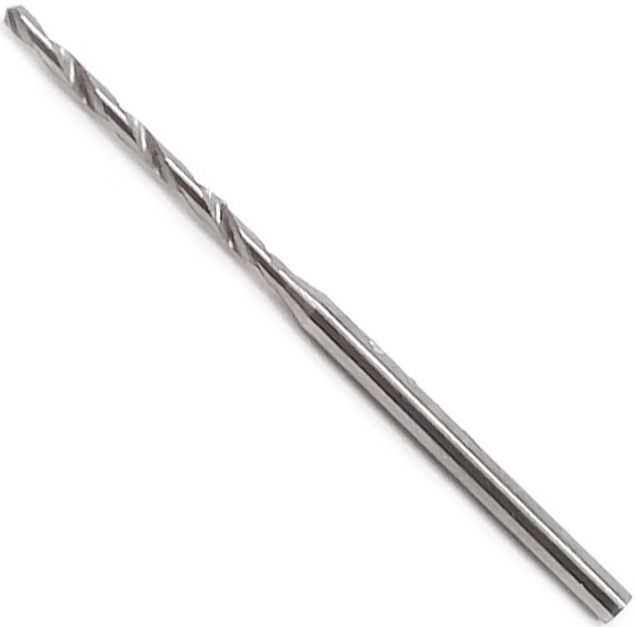

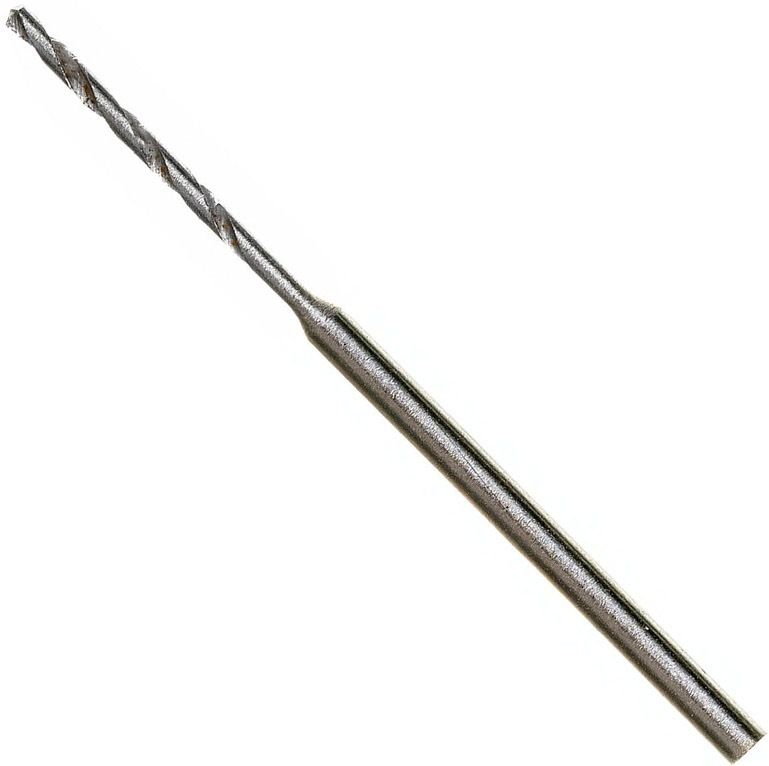

Сверло по металлу спиральное малоразмерное длинное ц/х ГОСТ 8034-76 А1 РИ, сталь Р6М5
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владислав
7 (929) 179-43-08- Изготовлено из быстрорежущей стали Р6М5 с высокой твёрдостью и красностойкостью до 620°C.
- Относится к длинной серии (РИ) по ГОСТ 8034-76 для глубокого сверления сверхмалых диаметров.
- Имеет класс точности А1, обеспечивающий минимальные геометрические отклонения.
- Обладает утолщённым цилиндрическим хвостовиком для повышенной жёсткости и устойчивости к вибрациям.
- Предназначено для создания точных и глубоких отверстий в конструкционных сталях и чугунах.
- Применяются в точном машиностроении, производстве пресс-форм, штампов и в ремонтных работах.
руб.
руб.
руб.
руб.
руб.
руб.
Свёрла спиральные малоразмерные длинной серии РИ по ГОСТ 8034-76 представляют собой специальную оснастку для глубокого сверления отверстий малого диаметра. Их конструкция оптимизирована для работы в условиях, где критически важны повышенная жёсткость и устойчивость к вибрациям.
Материал изготовления
Данная оснастка изготовлена из быстрорежущей стали марки Р6М5. Этот сплав относится к классу инструментальных сталей, легированных вольфрамом, молибденом и ванадием, что обеспечивает комплекс ключевых для резания свойств. Сталь Р6М5 обладает высокой твёрдостью (до HRC 64 - 65 после термообработки) и, что наиболее важно, отличной красностойкостью — способностью сохранять эту твёрдость при нагреве до 600 - 620 °C в процессе резания. Это позволяет эффективно обрабатывать конструкционные и легированные стали, в том числе повышенной прочности, а также чугуны, не допуская быстрого затупления режущих кромок.
Конструктивные особенности
Главной конструктивной особенностью, предусмотренной стандартом ГОСТ 8034-76 для длинной серии, является утолщённый цилиндрический хвостовик. Его диаметр стабильно превышает диаметр рабочей спиральной части на всей длине. Такое решение принципиально увеличивает поперечную жёсткость оснастки, минимизирует радиальное биение и изгиб под нагрузкой. Это снижает вибрации и риск увода или поломки оснастки при глубоком сверлении, когда отношение глубины отверстия к его диаметру велико. Геометрия спиральной канавки и углы заточки также рассчитаны на эффективный отвод стружки из глубокой зоны резания.
Назначение и применение
Оснастка предназначена для сверления глубоких отверстий сверхмалых диаметров. Она производится с классом точности А1, что гарантирует минимальные отклонения геометрических параметров и высокую повторяемость результатов. Модификации с правым вращением применяются для традиционного сверления, а с левым — для извлечения сломанного правого крепежа или работы на оборудовании с обратным вращением шпинделя. Универсальный цилиндрический хвостовик обеспечивает надёжное закрепление в стандартных патронах станков. Область применения включает точное машиностроение, изготовление пресс-форм и штампов, приборостроение и ремонтные работы, где требуется создание глубоких и точных микроперфораций.
Размеры
| Диаметр сверла d, мм | Общая длина L, мм | Рабочая длина l, мм | Диаметр хвостовика d1, мм |
| 0,2 | 18 | 2 | 1,2 |
| 0,4 | 22 | 5 | |
| 0,55 | 25 | 8 | |
| 0,6 | 25 | 8 | |
| 0,65 | 25 | 8 | |
| 0,7 | 25 | 8 | |
| 0,8 | 25 | 9 | |
| 0,85 | 25 | 9 | |
| 0,95 | 25 | 9 | |
| 1 | 25 | 9 |
Характеристики
-
Бренд
-
Тип/форма сверлаУдлиненное / Спиральное
-
ГОСТ8034-76
-
Единицы измеренияшт
-
Тип хвостовикаЦилиндрический
-
Угол проточки, град.118
-
Назначение сверлаМеталл
-
Материал сверлаР6М5
