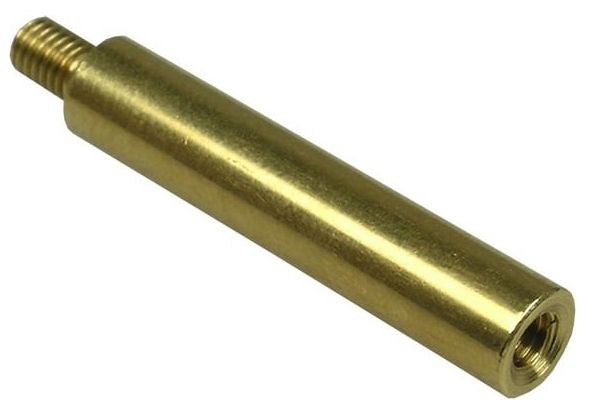

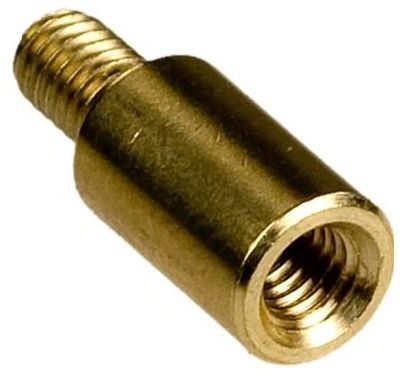

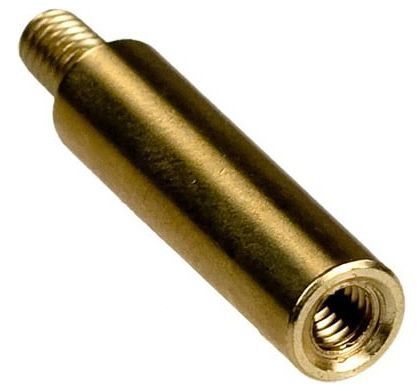

Стойка для печатных плат круглая мама-папа (MF) PCSN, латунь

Код товара: WN00242676

4 фото

Внешний вид товара может отличаться от представленного на изображении

17 позиций

Ваш консультант Дарья

7 (921) 091-32-64

Служит для крепления печатных плат к шасси, а также для соединения печатных плат между собой с возможностью наращивания высоты.
Универсальный тип: винт-гайка SN или MF (комбинированное исполнение).
Круглая форма корпуса делает стойку удобной для использования в ограниченном пространстве.
Латунь устойчива к воздействию влаги и химических веществ.
Прочности латунных стоек вполне достаточно для крепления большинства плат.
Обладает высокой электропроводностью и не создают помех в ВЧ-устройствах.
Метрическая резьба: М3.
Длина корпуса: от 6 до 45 мм (подбирается под требования конструкции).
Длина: резьбовой части вал/отверстие ~ 5/6 мм.

Подробнее

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр резьбы Длина корпуса (мм) Общая длина (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы Длина корпуса (мм) Общая длина (мм)

Наличие

Цена

Фасовка

Количество

Стойка для печатных плат круглая PCSN М3х6/5 латунь (250 шт упак)

WN00316999

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 11

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

2285

руб.

250 шт

Стойка для печатных плат круглая М3х6/5 PCSN 37535, латунь

WN00241833

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 11

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат круглая PCSN М3х10/5 латунь (250 шт упак)

WN00317000

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 15

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

3205

руб.

250 шт

Стойка для печатных плат круглая М3х10/5 PCSN 9825, латунь

WN00241834

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 15

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат круглая PCSN М3х15/5 латунь (250 шт упак)

WN00317001

М3

Диаметр резьбы М3

Длина корпуса (мм) 15

Общая длина (мм) 20

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

Цена обновляется

250 шт

Стойка для печатных плат круглая М3х15/5 PCSN 23021, латунь

WN00241835

М3

Диаметр резьбы М3

Длина корпуса (мм) 15

Общая длина (мм) 20

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

100

руб.

1 шт

Стойка для печатных плат круглая PCSN М3х20/5 лат (250 шт упак)

WN00317002

М3

Диаметр резьбы М3

Длина корпуса (мм) 20

Общая длина (мм) 25

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

4065

руб.

250 шт

Стойка для печатных плат круглая М3х20/5 PCSN 60533, латунь

WN00241836

М3

Диаметр резьбы М3

Длина корпуса (мм) 20

Общая длина (мм) 25

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат круглая М3х27/6 PCSN, латунь

WN00323692

М3

Диаметр резьбы М3

Длина корпуса (мм) 27

Общая длина (мм) 33

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат круглая PCSN М3х25/5 латунь (250 шт упак)

WN00317003

М3

Диаметр резьбы М3

Длина корпуса (мм) 25

Общая длина (мм) 30

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

5500

руб.

250 шт

Стойка для печатных плат круглая М3х25/5 PCSN 42729, латунь

WN00241837

М3

Диаметр резьбы М3

Длина корпуса (мм) 25

Общая длина (мм) 30

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

140

руб.

1 шт

Стойка для печатных плат круглая PCSN М3х30/5 латунь (250 шт упак)

WN00317004

М3

Диаметр резьбы М3

Длина корпуса (мм) 30

Общая длина (мм) 35

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

6870

руб.

250 шт

Стойка для печатных плат круглая М3х30/5 PCSN 51836, латунь

WN00241838

М3

Диаметр резьбы М3

Длина корпуса (мм) 30

Общая длина (мм) 35

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат круглая PCSN М3х35/5 латунь (250 шт упак)

WN00317005

М3

Диаметр резьбы М3

Длина корпуса (мм) 35

Общая длина (мм) 40

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

Цена обновляется

250 шт

Стойка для печатных плат круглая М3х35/5 PCSN 185674612, латунь

WN00241839

М3

Диаметр резьбы М3

Длина корпуса (мм) 35

Общая длина (мм) 40

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

290

руб.

1 шт

Стойка для печатных плат круглая PCSN М3х45/5 латунь (250 шт упак)

WN00317006

М3

Диаметр резьбы М3

Длина корпуса (мм) 45

Общая длина (мм) 50

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

53150

руб.

250 шт

Стойка для печатных плат круглая М3х45/5 PCSN 197729423, латунь

WN00241840

М3

Диаметр резьбы М3

Длина корпуса (мм) 45

Общая длина (мм) 50

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

140

руб.

1 шт

Круглая стойка для печатных плат с наружной и внутренней резьбой PCSN (гайка-винт) MF, латунь – это монтажный элемент, предназначенный для фиксации печатных плат на заданном расстоянии от шасси или другой платы. Она обеспечивает механическую прочность конструкции, защищает электронные компоненты от повреждений, обеспечивает вентиляцию и защиту от короткого замыкания.

Ключевые особенности

Благодаря комбинированному исполнению «винт-гайка» (с одной стороны наружная резьба-шпилька, с другой – внутреннее резьбовое отверстие) стойка легко монтируется и позволяет соединять платы между собой, а также наращивать высоту конструкции путем последовательного соединения нескольких стоек.
Круглые стойки PCSN компактнее шестигранных – их удобно ставить в тесных корпусах, где каждый миллиметр на счету. Они не цепляются соседними гранями за провода и компоненты, а при плотной установке платы выглядят аккуратнее.
Монтажные дистанцирующие стойки для материнской платы доступны с метрической резьбой М3, с разной длиной корпуса от 6 до 45 мм и длиной резьбовой части вал / отверстие ~ 5/ 6 мм, что позволяет подобрать оптимальную высоту под конкретную конструкцию.

Почему стоит взять

Латунь, а не сталь. Латунная стойка не ржавеет, легче паяется при необходимости, хорошо проводит ток для заземления, не магнитится.
Универсальный тип SN. Вкручивается в основание, сверху принимает винт – стандартная схема для 90% задач.
Круглый профиль. Экономия места и чистый монтаж.

Где применяется

Монтаж печатных плат в корпусах приборов и контроллеров.
Установка плат в DIY-проектах (Arduino, Raspberry Pi, ESP32 и др.).
Фиксация плат внутри бытовой и промышленной электроники.
Соединение нескольких плат друг над другом через парные стойки.

Важно! Не перетягивайте межплатные стойки, чтобы избежать повреждения платы или резьбы.

Аналог PCSN (гайка-винт) MF:

Размеры

Стойка для печатных плат круглая PCSN, латунь - схема

Размер	Внутренняя/наружная резьба	Длина стойки L, мм	Общая длина, мм
М3х6/5	М3х0,5	6	11
М3х10/5		10	15
М3х15/5		15	20
М3х20/5		20	25
М3х25/5		25	30
М3х30/5		30	35
М3х35/5		35	40
М3х45/5		45	50

Характеристики

Единицы измерения

шт
Материал

Латунь

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
