Зажимная скоба для сейсмоактивной зоны Fischer FUSF U, оцинкованная сталь

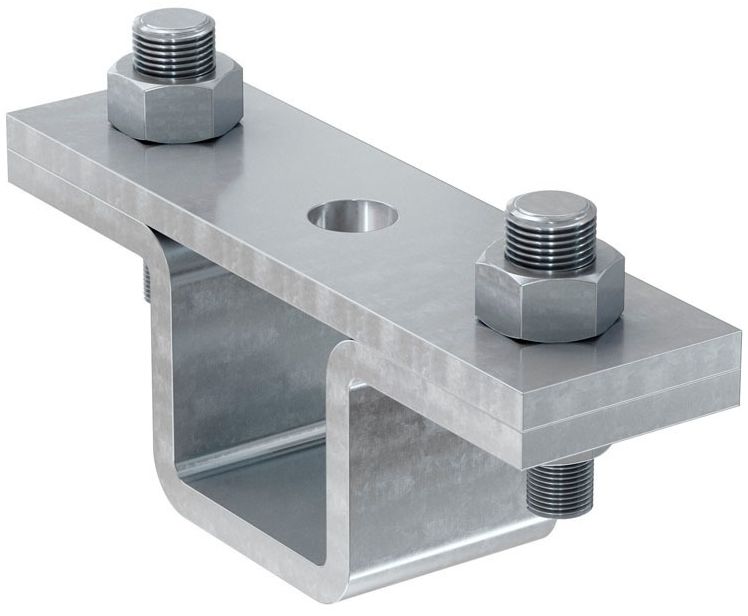

Зажимная скоба FUSF U Fischer - это усиленный крепежный элемент для монтажа и надежной фиксации профилей в составе сейсмостойких конструкций. Скоба представляет собой П-образную (U-образную) конструкцию с ответной прижимной пластиной, которая плотно обхватывает монтажный профиль системы FUS. После установки на профиль скоба фиксируется прижимной планкой с помощью болтов и гаек M12, входящих в комплект поставки. В центре прижимной пластины имеется отверстие для крепления растяжек, подкосов или шпилек, что позволяет подвешивать конструкцию к несущему основанию или усиливать ее дополнительными элементами.

Особенности

• Значительно увеличивает несущую способность узлов из монтажных шин, предотвращая их скручивание и деформацию под нагрузкой.
• Скоба является элементом сейсмостойких систем, позволяя закреплять растяжки усиления под различными углами для создания надежных пространственных каркасов.
• Толщина стали 6 мм обеспечивает соединению высокую жесткость и способность выдерживать повышенные нагрузки.
• Выпускается для различных типов профилей FUS, включая одинарные (41, 62) и сдвоенные (41D, 62D) варианты.
• В набор входят все необходимые фиксирующие болты и гайки M12 для быстрого и надежного монтажа.

Технические характеристики

Монтаж

• Поместите U-образную часть скобы на монтажную шину FUS.
• Установите сверху плоскую прижимную пластину так, чтобы болты M12 прошли через отверстия обеих деталей.
• Равномерно затяните гайки, обеспечив плотный зажим профиля внутри скобы.

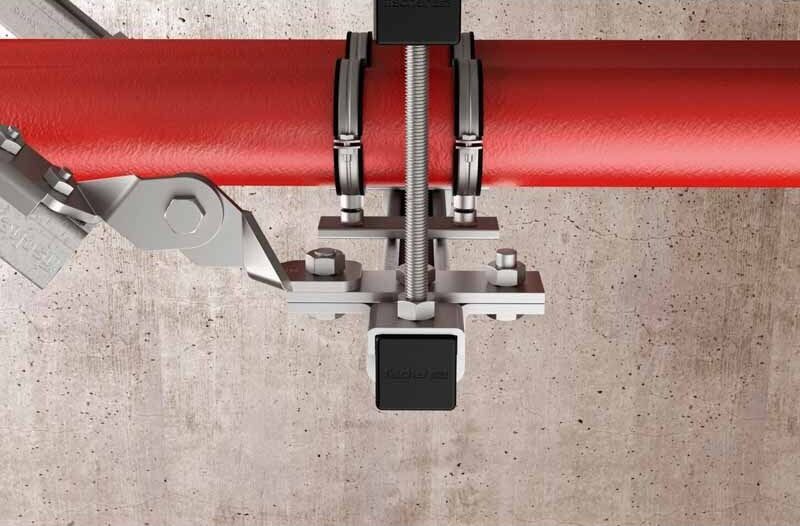

• Закрепите элемент усиления (растяжку или кронштейн) через центральное отверстие.

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Материал
  Оцинкованная сталь
