Скоба крепежная PUF Fischer, горячеоцинкованная сталь

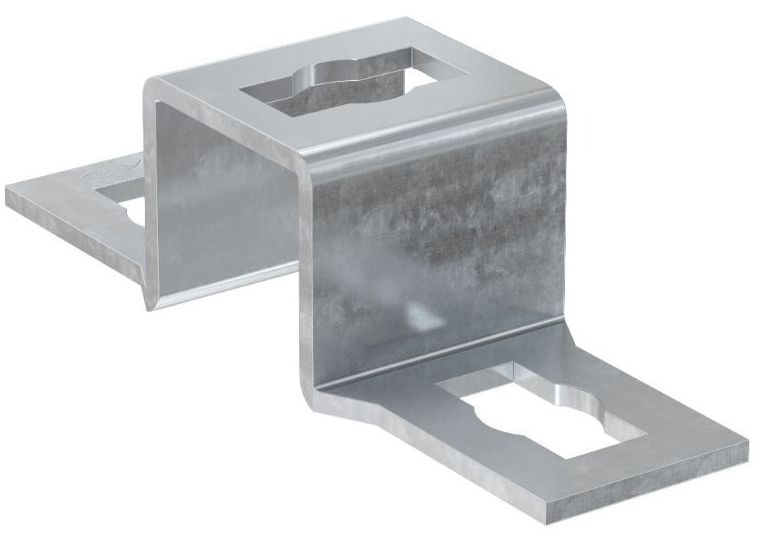

Крепежная скоба PUF производителя Fischer - это элемент монтажной системы FUS, который предназначен для создания жестких пространственных соединений монтажных шин. Она позволяет надежно фиксировать профили при сборке различных инженерных конструкций. Представляет собой соединительный элемент П-образной формы, при установке она охватывает профиль и фиксируется через фигурные отверстия, совместимые с элементом сквозного монтажа PCN. Выпускается для разных типоразмеров профиля FUS: PUF 21, PUF 41 и PUF 62, которые подбираются в зависимости от высоты применяемой шины.

Особенности

• 3D-форма позволяет собирать пространственные узлы из шин FUS без сварки.
• Толщина 4 мм сохраняет жесткость соединительного элемента при компактной геометрии узла.
• Фигурные отверстия совместимы с элементами сквозного монтажа PCN.
• Изготовлена из  стали Q235b, обладающей высокой прочностью и устойчивостью к нагрузкам.
• Горячее цинкование не менее 45 мкм подходит для внутренних и наружных монтажных систем без постоянного воздействия агрессивной химии, солей и морской атмосферы.

Монтаж

• Подберите скобу PUF под высоту профиля FUS.

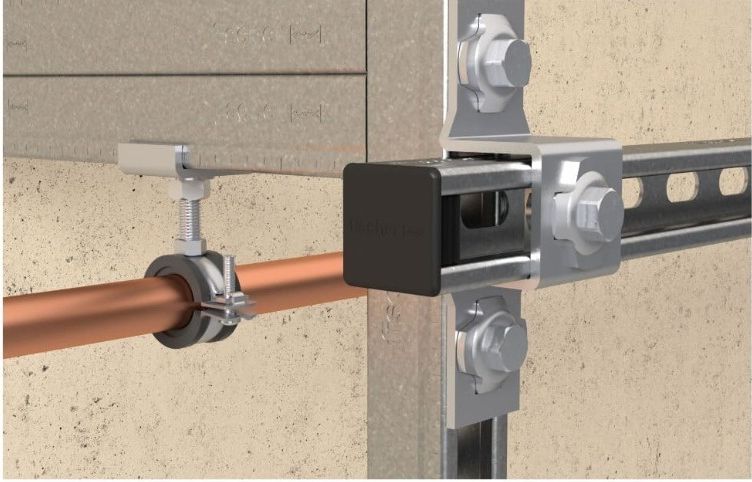

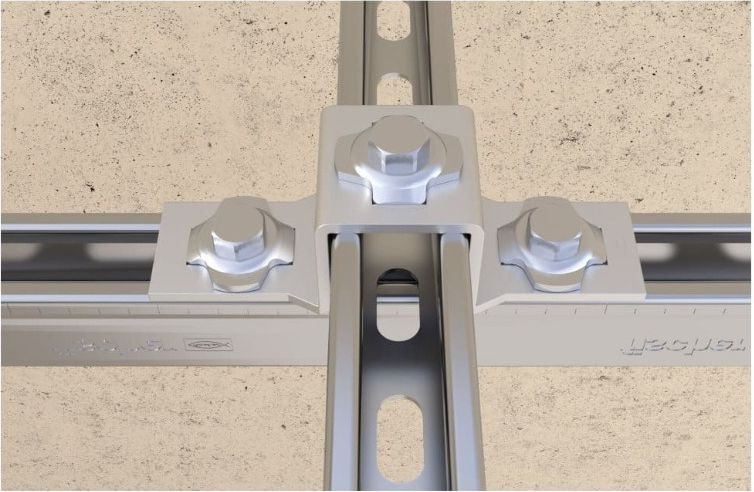

• Установите скобу на шину в зоне соединения.
• Совместите фигурные отверстия с пазом профиля и установите элементы PCN.
• Выровняйте положение узла и выполните окончательную затяжку крепежа.

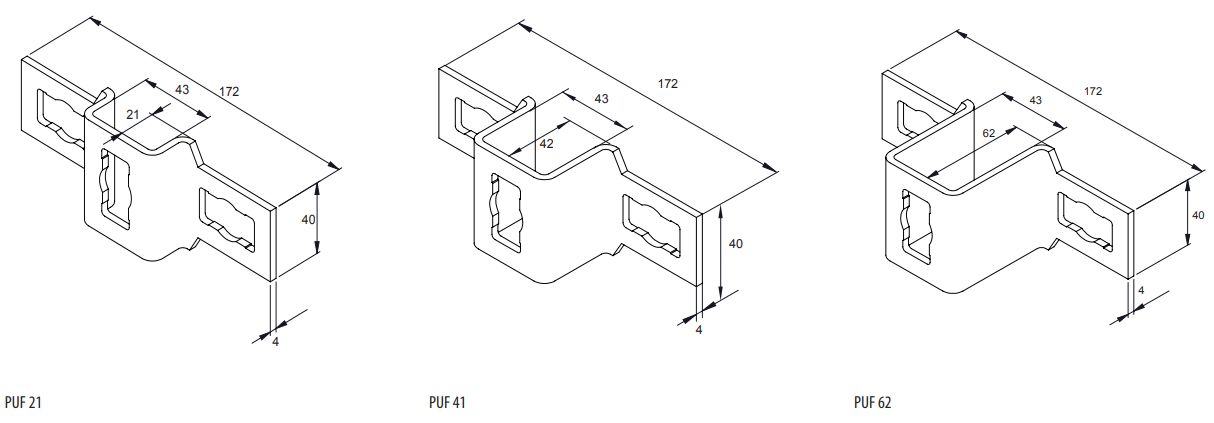

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Материал
  Горячий цинк (HDG)
