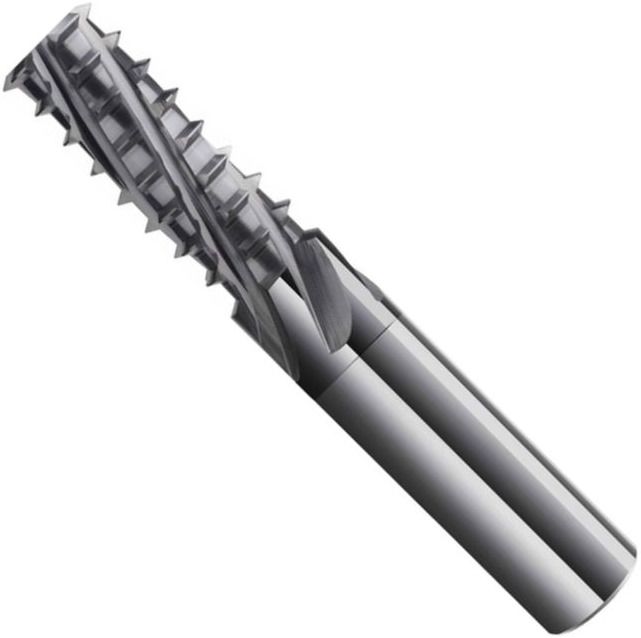

Резьбофреза полнопрофильная твердосплавная шахматная BSKT, VHM, покрытие AlCrN

Твердосплавная шахматная резьбофреза BSKT - это высококачественная оснастка для создания точной внутренней и наружной резьбы методом фрезерования. Профиль резьбы формируется за счёт вращения фрезы вокруг собственной оси и перемещения её по винтовой линии. Такое перемещение можно реализовать только на станках ЧПУ с возможностью обработки по винтовой интерполяции.

Оснастка предназначена для обработки заготовок твердостью до 55 HRC, таких, как углеродистые, легированные, закаленные, нержавеющие стали, чугун и сплавы на основе титана. Также резьбофреза подходит (непрямое назначение) для работы с жаропрочной сталью, алюминиевыми и  медными сплавами.

Фреза является полнопрофильной по типу, создаёт правую метрическую резьбу с углом при вершине 60˚. Имеет цилиндрический хвостовик, в рабочей части 4 лезвия. Шахматное расположение зубьев позволяет снизить силы трения за счет уменьшения поверхности контакта.

Процесс

Резьбовая фреза опускается в предварительно просверленное отверстие на необходимую глубину резьбы. Затем осуществляется радиальный подвод фрезы и врезание по дуге на угол 90˚ на необходимую глубину профиля. Или на заданную глубину профиля резьбы. Можно сделать дополнительный чистовой проход. После врезания ось фрезы совершает полный круг, при этом поднимаясь на шаг резьбы и затем выходит из профиля также по дуге на угол 90˚.

Материал

VHM  - общее обозначение твёрдых сплавов на основе карбида вольфрама (WC), которые широко используются благодаря исключительной твёрдости, износостойкости и способности сохранять свойства при высоких температурах (до 800 - 1000° С). Карбид вольфрама имеет твердость, близкую к алмазу. Кобальт - связующий материал, который придаёт сплаву прочность и вязкость, предотвращая хрупкость. VHM устойчивы к абразивному износу, что идеально для режущих инструментов. Такие сплавы устойчивы к коррозии и окислению.  Твёрдые сплавы имеют высокую производительность при обработке твёрдых материалов, долговечен, что снижает затраты на замену оснастки.

Резьбофреза покрыта слоем AlCrN (хромонитрид алюминия) толщиной 8 мкм, что обеспечивает исключительную стойкость к истиранию даже при работе с твердыми материалами. Данное покрытие имеет высокую твердость и стойкость при высоких температурах. Его коэффициент трения составляет 0,45,  а микротвердость - 3200 HV. Данные свойства сохраняются при температуре до 1100° С.

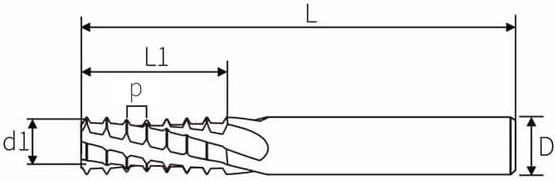

Размеры

Диаметр создаваемой резьбы	Шаг резьбы p, мм	Диаметр рабочей части d1, мм	Длина рабочей части L1, мм	Общая длина L, мм	Диаметр хвостовика D, мм	Количество лезвий, шт
М4	0,7	3,15	8	6	50	4
М5	0,8	4	10	6	50
М8	1,25	6	16	8	60
М10	1,5	8	20	8	60
М12	1,75	10	24	10	75

Характеристики

• Бренд
  BSKT
• Единицы измерения
  шт
• Материал
  Карбид вольфрама
