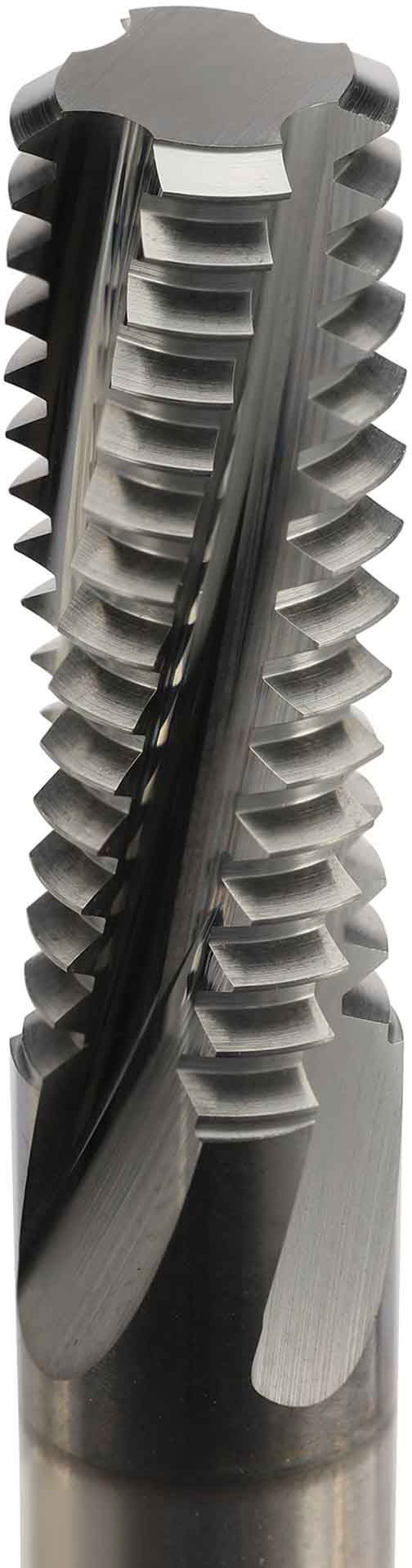

Резьбофреза полнопрофильная твердосплавная BSKT, VHM, покрытие AlCrN, трубная резьба G

Твердосплавная шахматная резьбофреза BSKT - это высококачественная оснастка для создания точной внутренней и наружной трубной резьбы G (BSP) методом фрезерования. Профиль резьбы формируется за счёт вращения фрезы вокруг собственной оси и перемещения её по винтовой линии. Такое перемещение можно реализовать только на станках ЧПУ с возможностью обработки по винтовой интерполяции.

Оснастка предназначена для обработки заготовок твердостью до 48 HRC, таких, как углеродистые, легированные, закаленные, нержавеющие стали и чугун. Также резьбофреза подходит (непрямое назначение) для работы с жаропрочной сталью и закалённой до твёрдости 55 HRC.

Фреза является полнопрофильной по типу, создаёт правую дюймовую резьбу с углом при вершине 55˚. Имеет цилиндрический хвостовик, в рабочей части 4 лезвия.

Процесс

Резьбовая фреза опускается в предварительно просверленное отверстие на необходимую глубину резьбы. Затем осуществляется радиальный подвод фрезы и врезание по дуге на угол 90˚ на необходимую глубину профиля. Или на заданную глубину профиля резьбы. Можно сделать дополнительный чистовой проход. После врезания ось фрезы совершает полный круг, при этом поднимаясь на шаг резьбы и затем выходит из профиля также по дуге на угол 90˚.

Материал

VHM  - общее обозначение твёрдых сплавов на основе карбида вольфрама (WC), которые широко используются благодаря исключительной твёрдости, износостойкости и способности сохранять свойства при высоких температурах (до 800 - 1000° С). Карбид вольфрама имеет твердость, близкую к алмазу. Кобальт - связующий материал, который придаёт сплаву прочность и вязкость, предотвращая хрупкость. VHM устойчивы к абразивному износу, что идеально для режущих инструментов. Такие сплавы устойчивы к коррозии и окислению.  Твёрдые сплавы имеют высокую производительность при обработке твёрдых материалов, долговечен, что снижает затраты на замену оснастки.

Резьбофреза покрыта слоем AlCrN (хромонитрид алюминия) толщиной 8 мкм, что обеспечивает исключительную стойкость к истиранию даже при работе с твердыми материалами. Данное покрытие имеет высокую твердость и стойкость при высоких температурах. Его коэффициент трения составляет 0,45,  а микротвердость - 3200 HV. Данные свойства сохраняются при температуре до 1100° С.

Размеры

Диаметр создаваемой резьбы, дюйм	Шаг резьбы TPI, ниток на дюйм	Диаметр рабочей части d1, мм	Длина рабочей части L1, мм	Общая длина L, мм	Диаметр хвостовика D, мм	Количество лезвий, шт
1/4"	19	10	19	60	8	4
3/8"	19	12	28	75	12
1/2"	14	12	38	75	12
3/4"	14	16	56	100	16

Характеристики

• Бренд
  BSKT
• Единицы измерения
  шт
• Материал
  Карбид вольфрама
