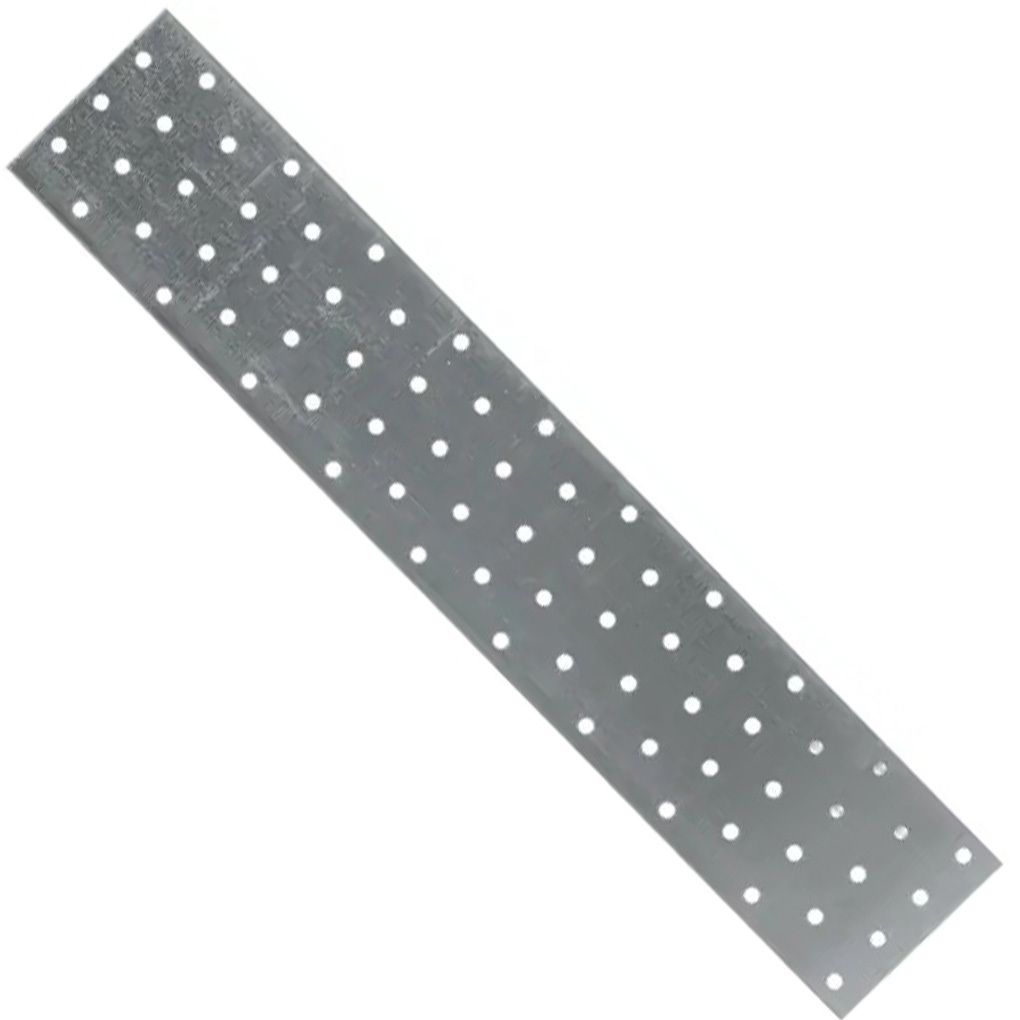

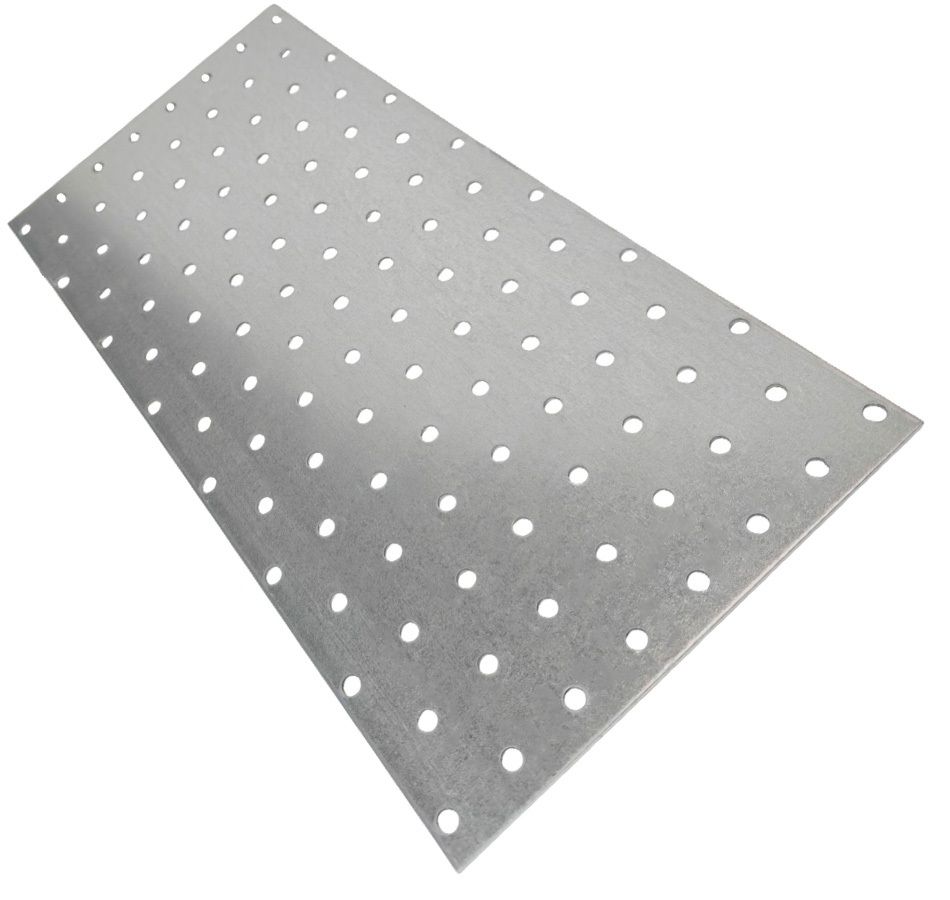

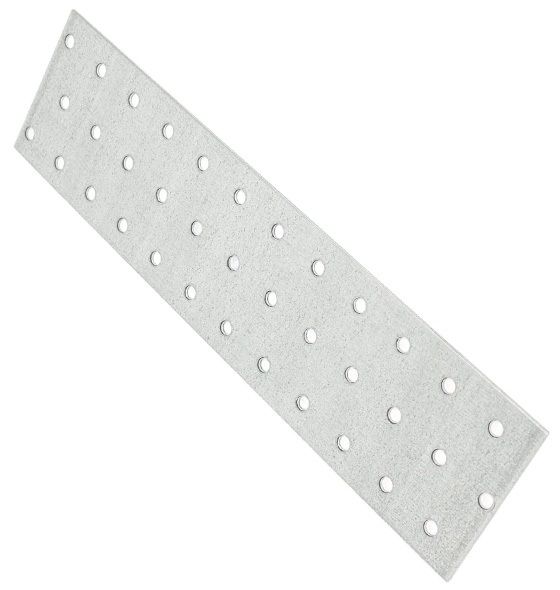

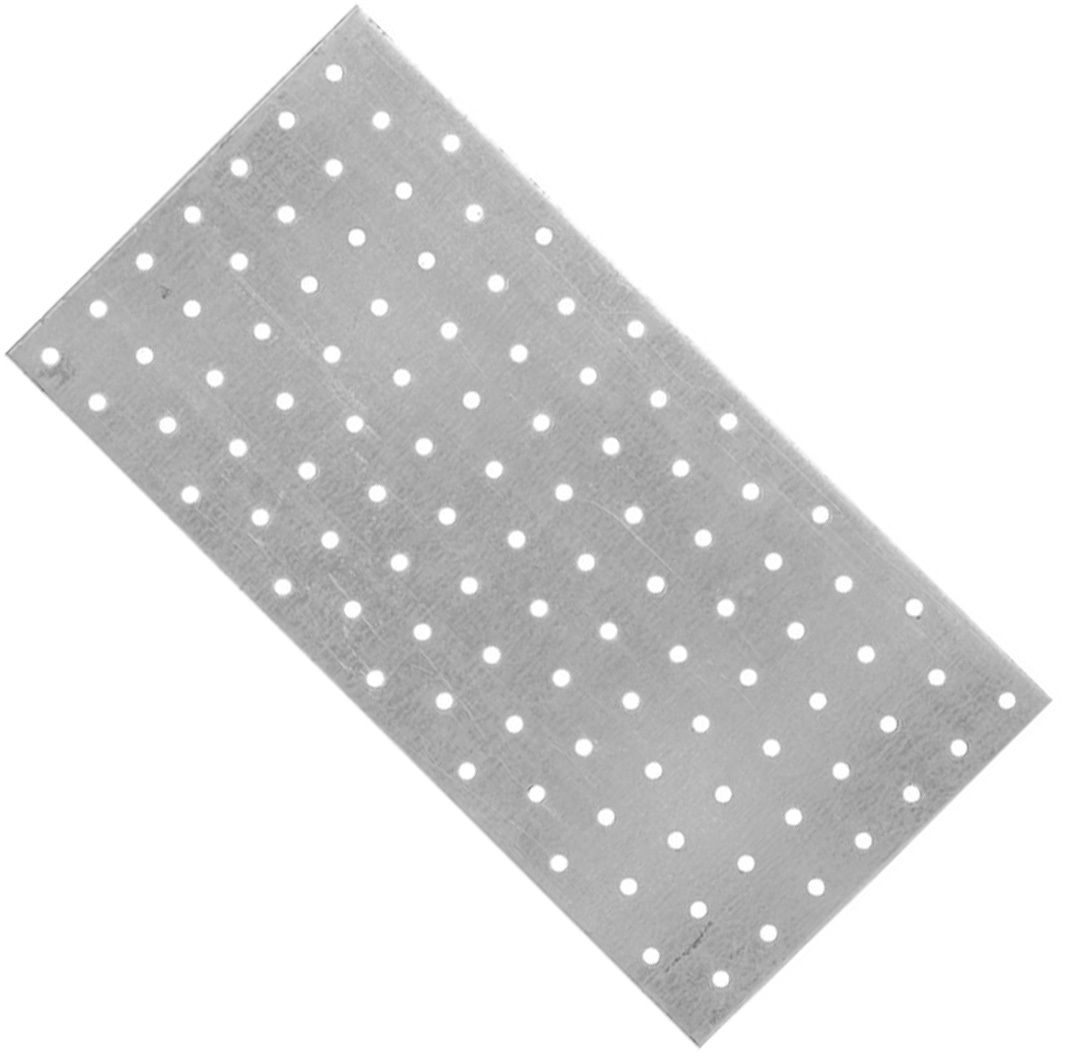

Пластина соединительная перфорированная LBV Holz, горячеоцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
- Изготовлены из углеродистой стали S250GD с двухсторонним горячим цинкованием Z275 (275 г/м²) — надёжная защита от коррозии в сухих и нормальных условиях.
- Толщина пластин составляет 2 мм, а размерный ряд включает ширину от 40 до 400 мм и длину от 120 до 1200 мм — подбор под любую задачу без лишней подрезки.
- Применяются для соединений дерево-дерево в массиве, клеёной древесине, каркасных стенах, панелях CLT и LVL.
- Для крепления используются ершёные гвозди LBA диаметром 4 мм или шурупы LBS с круглой головкой диаметром 5 мм.
- Идеально подходят для конструктивных узлов, где требуется прочность на отрыв при средних и малых нагрузках.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Перфорированные пластины LBV предназначены для соединения деревянных элементов в конструкциях, подверженных средним и малым нагрузкам. Изделия предлагаются в различных форматах — шириной от 40 до 400 мм, длиной от 120 до 1200 мм, толщиной 2 мм, что позволяет удовлетворить любые потребности проектирования и строительства: от простых соединений балок и лаг до ответственных узлов между плитами и межэтажными перекрытиями. Пластины идеально подходят для конструктивных узлов, где требуется прочность на отрыв. Для крепления используются ершёные гвозди LBA диаметром 4 мм или шурупы LBS с круглой головкой диаметром 5 мм.
Материал и защита
Пластины изготовлены из углеродистой стали марки S250GD. Цинковое покрытие Z275 нанесено методом горячего цинкования с двух сторон, масса покрытия составляет 275 г/м², что обеспечивает надёжную защиту от коррозии при эксплуатации в сухих и нормальных условиях.
Сферы применения

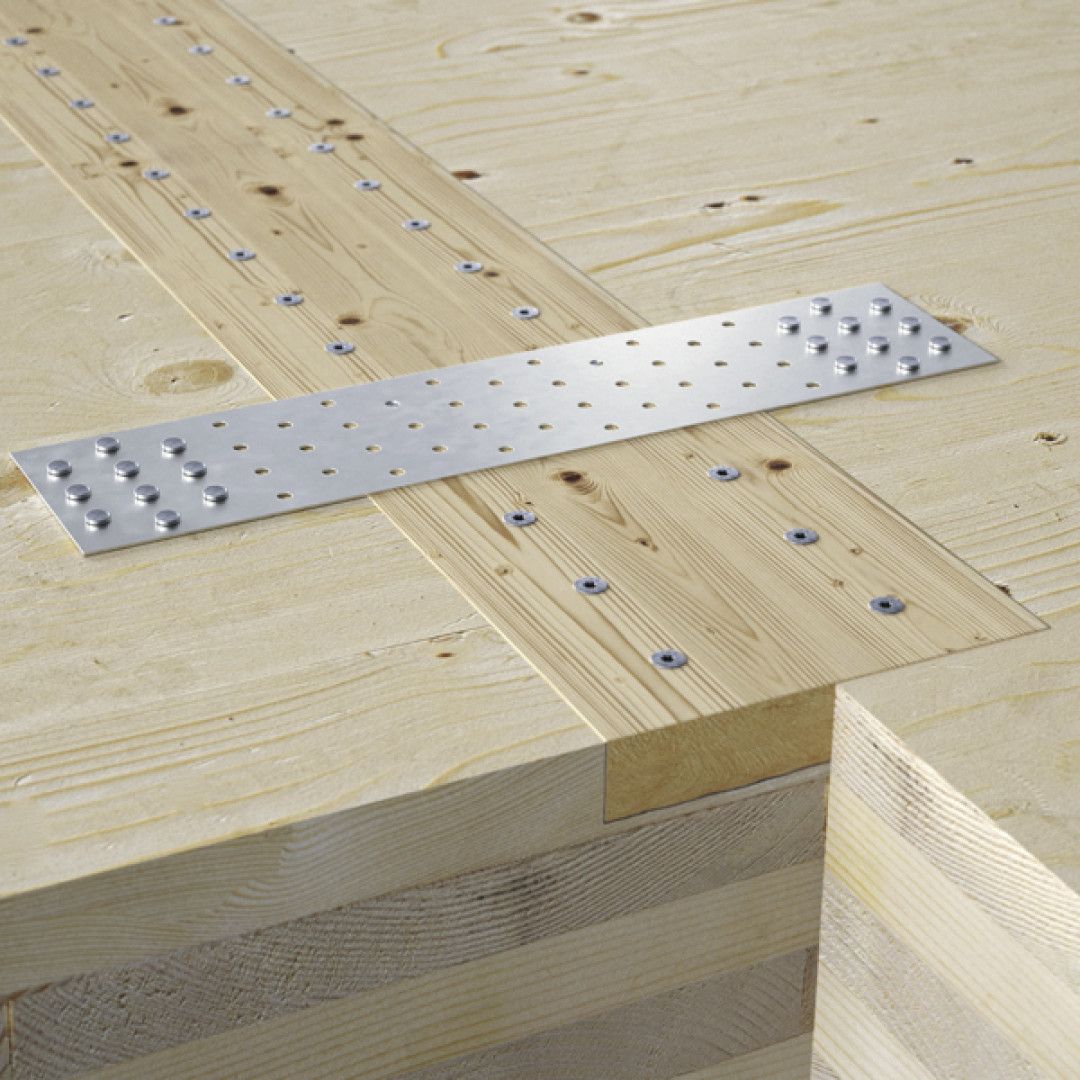

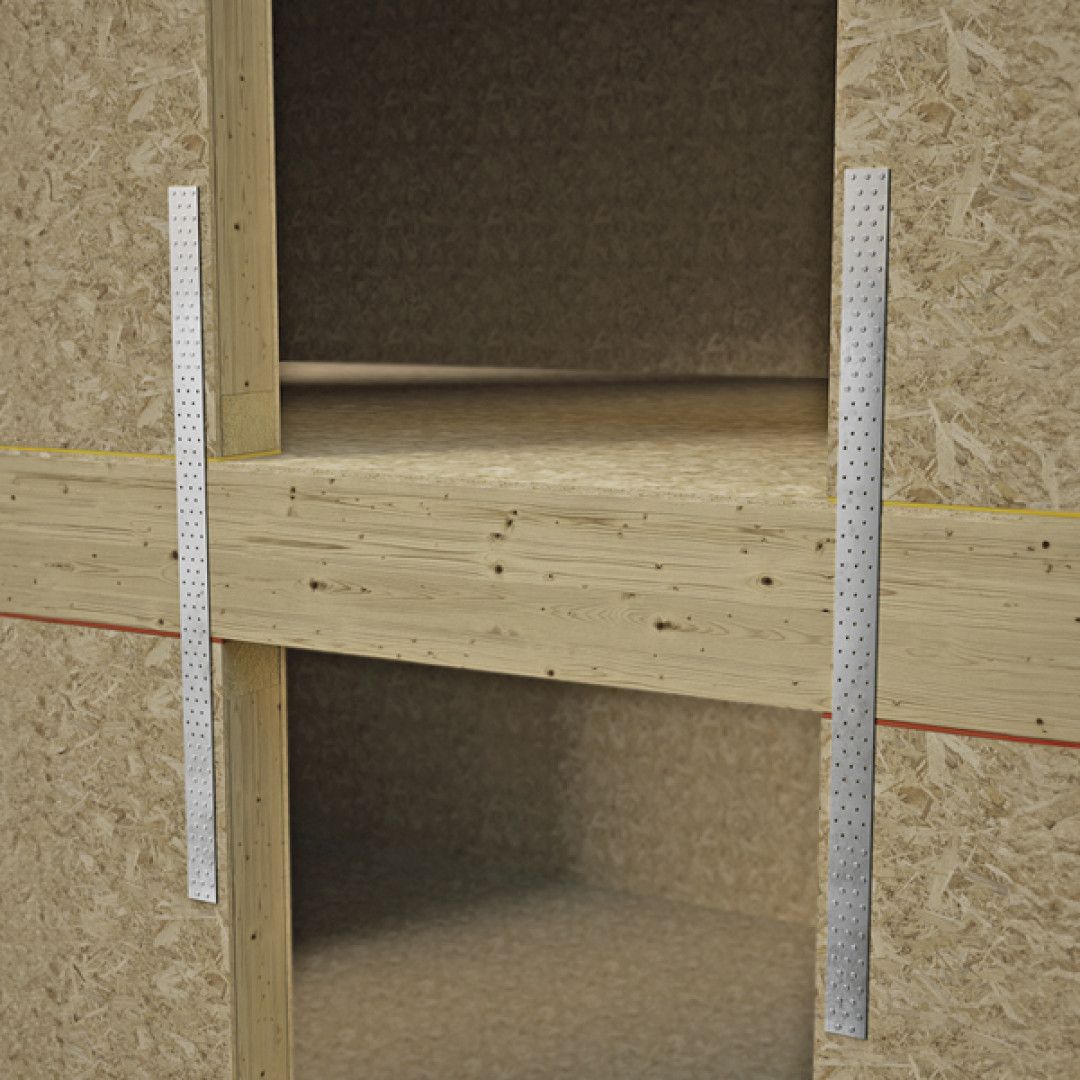

Пластины применяются для соединений типа дерево-дерево в следующих материалах: древесный массив и клеёная древесина, каркасные стены (timber frame), панели CLT (кросс-ламинат) и LVL (шпонный брус). Широкий ассортимент типоразмеров позволяет подобрать пластину под конкретную задачу без лишней подрезки, что сокращает время монтажа и снижает отходы.
Монтаж и минимальные расстояния
При установке пластин необходимо соблюдать минимальные расстояния до краёв и торцов деревянного элемента. Для гвоздей LBA при направлении нагрузки параллельно волокнам минимальное расстояние до нагруженного конца составляет 60 мм, до ненагруженного края — 20 мм. Для шурупов LBS эти значения составляют 75 мм и 25 мм соответственно. При направлении нагрузки перпендикулярно волокнам расстояния корректируются.

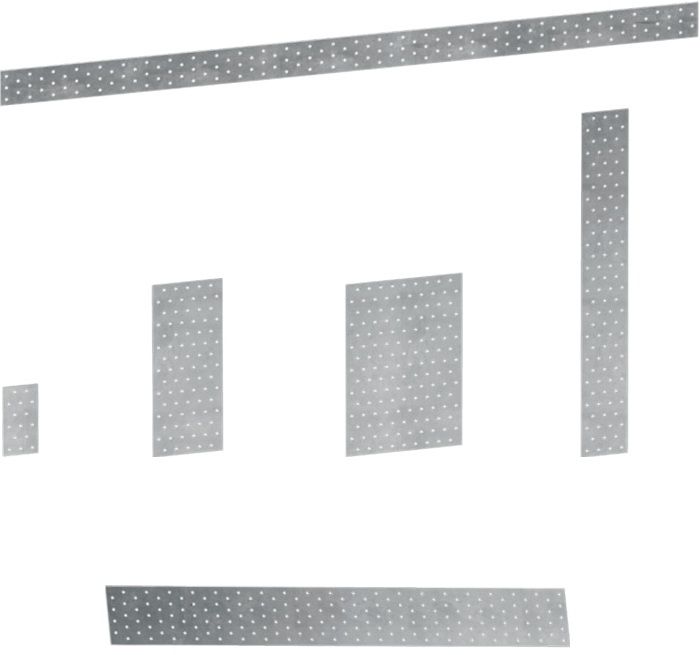

Размеры
| Артикул | Ширина, мм | Длина, мм | Количество отверстий Ø5, шт. | Толщина, мм |
|---|---|---|---|---|
| LBV40120 | 40 | 120 | 9 | 2 |
| LBV40160 | 40 | 160 | 12 | |
| LBV60140 | 60 | 140 | 18 | |
| LBV60200 | 60 | 200 | 25 | |
| LBV60240 | 60 | 240 | 30 | |
| LBV80200 | 80 | 200 | 35 | |
| LBV80240 | 80 | 240 | 42 | |
| LBV80300 | 80 | 300 | 53 | |
| LBV100140 | 100 | 140 | 32 | |
| LBV100200 | 100 | 200 | 45 | |
| LBV100240 | 100 | 240 | 54 | |
| LBV100300 | 100 | 300 | 68 | |
| LBV100500 | 100 | 500 | 112 | |
| LBV120200 | 120 | 200 | 55 | |
| LBV120240 | 120 | 240 | 66 | |
| LBV120300 | 120 | 300 | 83 | |
| LBV140400 | 140 | 400 | 130 | |
| LBV200300 | 200 | 300 | 142 | |
| LBV401200 | 40 | 1200 | 90 | |
| LBV601200 | 60 | 1200 | 150 |
Характеристики
-
Бренд
-
Тип пластиныСоединительная
-
Единицы измеренияшт
-
Толщина (мм)2
-
МатериалГорячий цинк (HDG)
