Пластина соединительная для системы FUS PFF 4C Fischer CN 540544

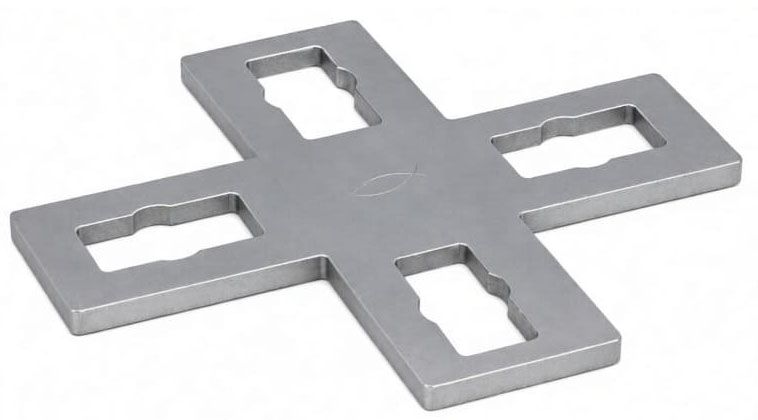

Соединительная пластина PFF 4C Fischer 540544 - это крестообразный элемент для системы монтажных шин FUS. Она служит для создания надёжных узлов в местах пересечения профилей, что необходимо при сборке рам, опор и подвесных конструкций для трубопроводов, вентиляции и кабельных трасс. Пластина имеет Х-образную форму. Каждая из четырёх сторон пластины шириной 40 мм оснащена одним фигурным пазом, что в сумме даёт 4 точки крепления. Монтаж таких пластин всегда выполняется парами, что значительно повышает прочность и надёжность собранного узла.

Особенности

• Пластина PFF 4C специально разработана для сборки крестовых узлов из монтажных шин FUS, где профили пересекаются под прямым углом.
• Фигурные отверстия пластины полностью совместимы с элементами для сквозного монтажа PFCN, что обеспечивает быструю и надёжную фиксацию.
• Благодаря толщине стали 4 мм пластина сохраняет высокую жёсткость соединения, не увеличивая габариты конструкции.
• Горячее цинкование (слой не менее 45 мкм) гарантирует долговечность и позволяет использовать пластину как внутри, так и снаружи помещений, в условиях повышенной влажности.

Монтаж

• Приложите пластину PFF 4C к месту пересечения монтажных шин FUS.
• 4 монтажных отверстия позволяют зафиксировать каждое направление соединения.
• Совместите фигурные отверстия пластины с пазами профилей и установите элементы PFCN.
• Предварительно затяните крепеж, затем выровняйте положение пересекающихся шин.
• После проверки геометрии крестового узла выполните окончательную затяжку соединений.

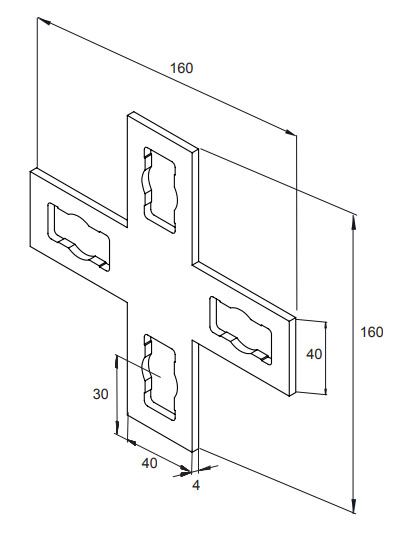

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Артикул
  540544
• Материал
  Горячий цинк (HDG)
