Скользящая опора FSB Fischer CN, оцинкованная сталь

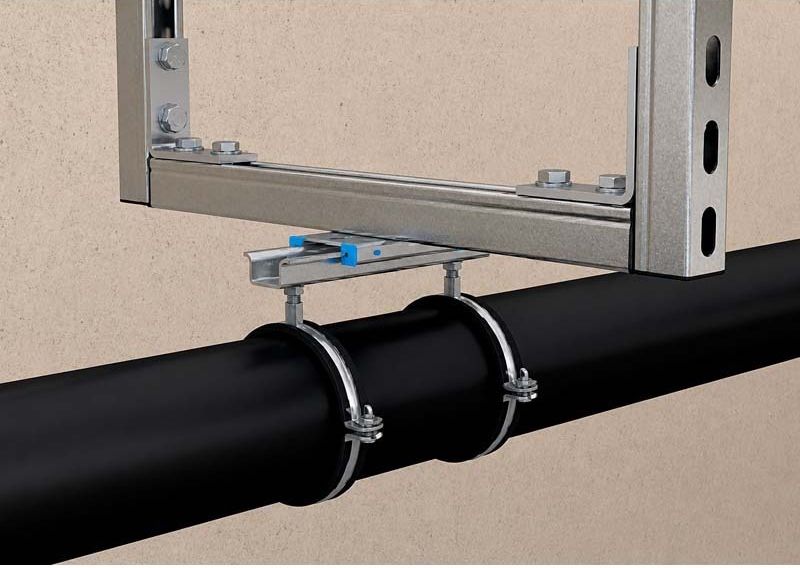

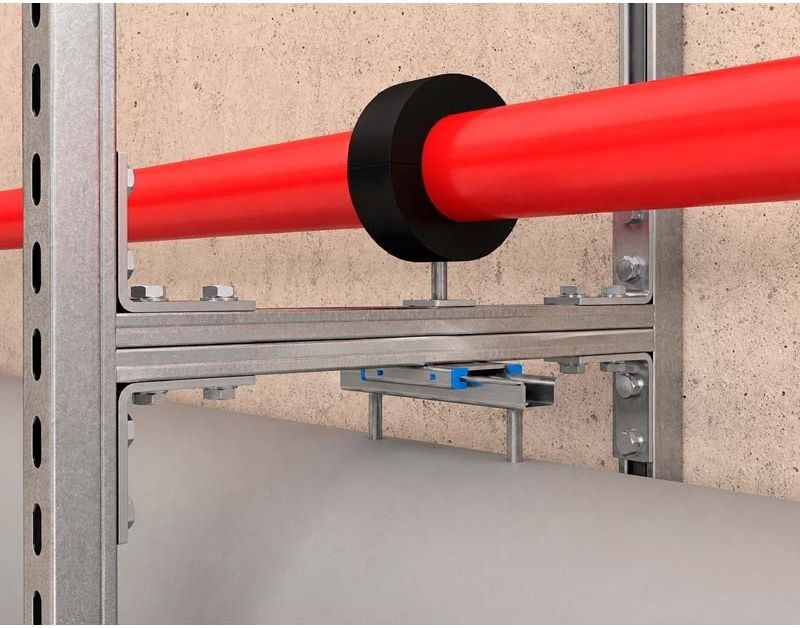

Скользящая опора FSB Fischer CN предназначена для защиты трубопровода от разрушения и деформации, которые могут быть вызваны резкими перепадами температуры. Подвижная пластина компенсирует температурные расширения, позволяя трубам водоснабжения, охлаждения или отопления незначительно перемещаться вдоль оси, что обеспечит их сохранность и долгий срок службы.

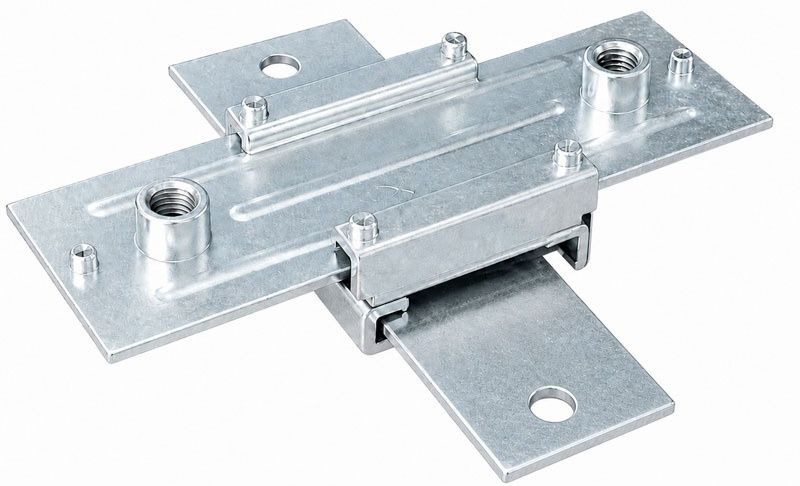

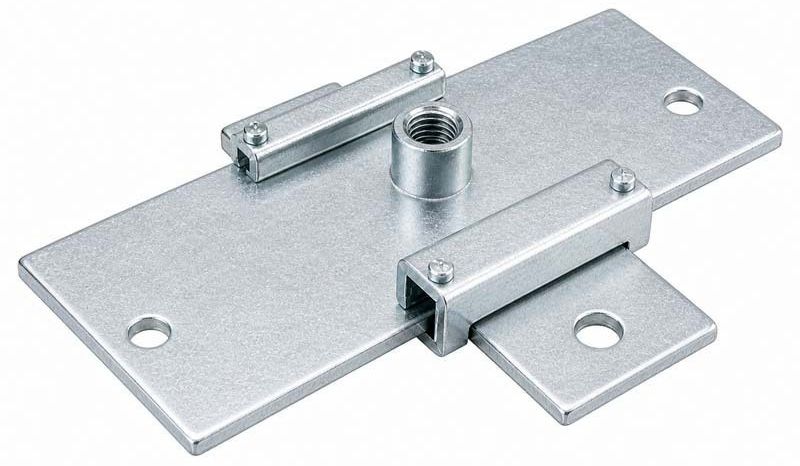

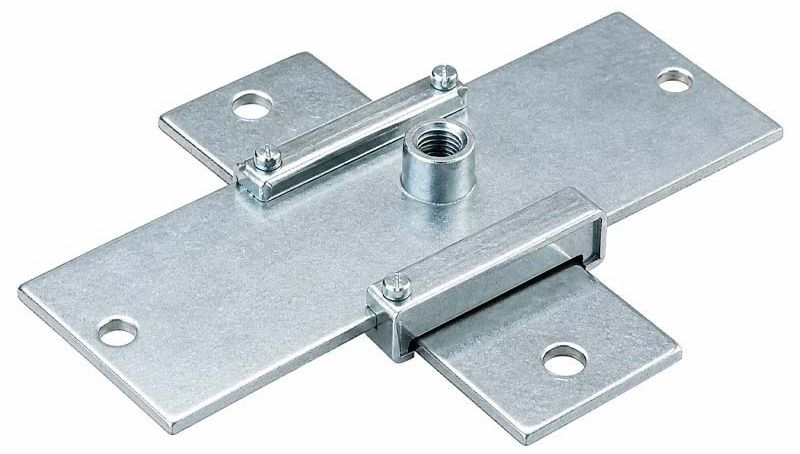

Опора состоит из двух взаимно-перпендикулярных пластин: базовой и скользящей. На пластине основания два монтажных отверстия для крепления на подвесные рамы, для установки на профили FUS/FLS или непосредственно на строительное основание. Гайка/гайки (в зависимости от модификации)  с резьбой М12 или 3/4" служат для крепления подвесных хомутов, удерживающих трубы в заданном положении.

Преимущества

• Ход скольжения обеспечивает беспрепятственное осевое перемещение трубы, предотвращая деформацию системы.
• Благодаря малой габаритной высоте опоры её можно использовать в узких нишах, каналах или межпотолочных пространствах.
• Резьба гайки 3/4" и M12 позволяет использовать как стандартные метрические шпильки, так и резьбовые трубы FTS.
• Cлой цинка 5 мкм гарантирует надежную эксплуатацию в стандартных условиях сухих помещений.
• Версия с одной точкой крепления идеально подходит для монтажа систем, не требующих усиленной поперечной стабилизации.

Монтаж

• Закрепите основание опоры FSB на несущей конструкции или монтажном профиле.
• Вставьте подвижный элемент в направляющие основания.
• Вкрутите в центральную гайку резьбовую шпильку или переходник для крепления трубного хомута.
• Отрегулируйте положение опоры так, чтобы расчетный ход перемещения трубы находился в пределах направляющих.

Технические характеристики

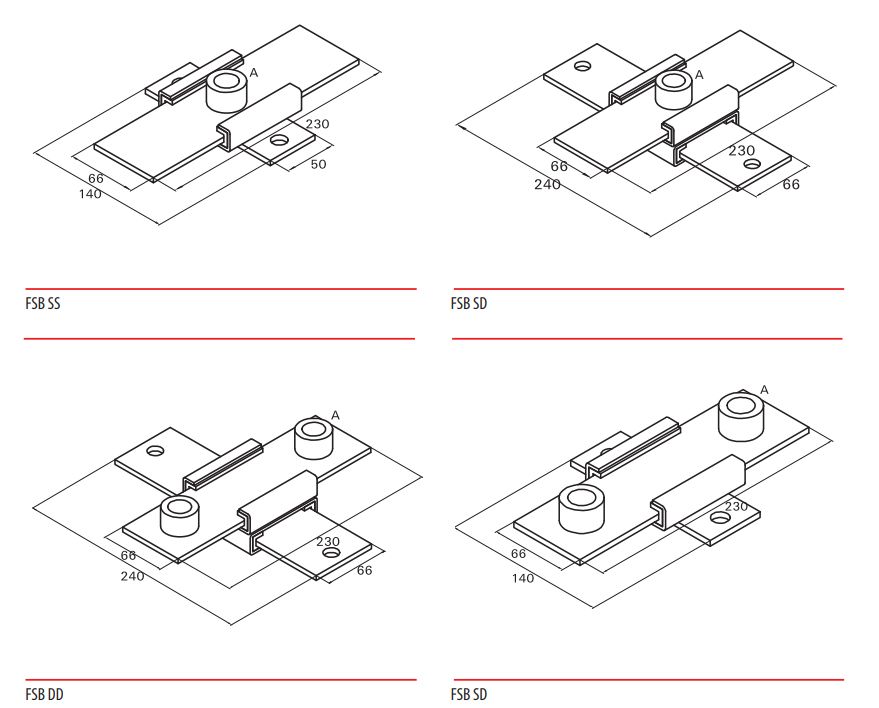

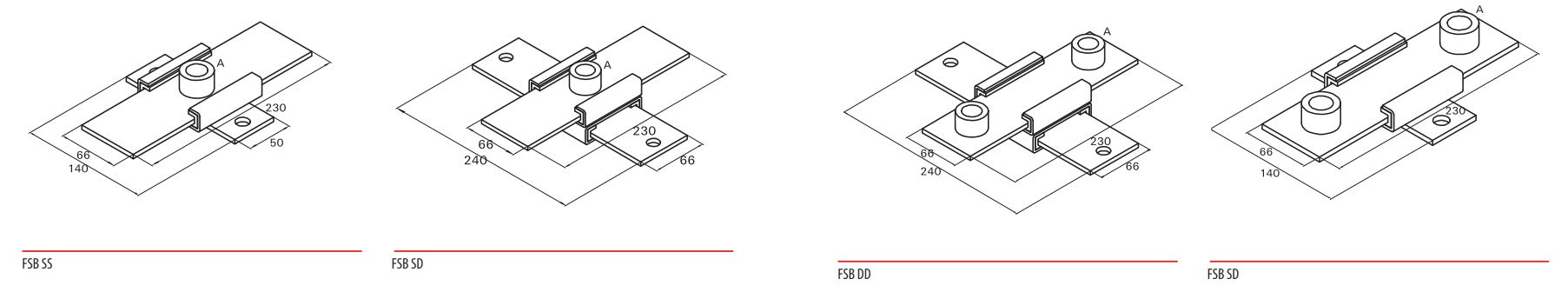

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Материал
  Оцинкованная сталь
