Хомут с П-подвесом для сейсмоактивных зон FSSC-R Fischer Plus CN, горячеоцинкованная сталь
Код товара: WN00325780
Внешний вид товара может отличаться от представленного на изображении
- Для крепления трубопроводов в регионах с повышенной сейсмической активностью.
- Конструкция рассчитана на фиксацию магистралей, подверженных динамическим колебаниям, может использоваться в составе систем пожаротушения и водоснабжения.
- Интегрированный П-образным подвес предназначен для восприятия разнонаправленных усилий.
- Комплектуется резиновым уплотнителем для гашения вибраций.
- Материал: сталь Q235b с защитным покрытием, нанесенным методом горячего цинкования (толщина слоя не менее 45 мкм).
- Для труб диаметром: от 73 до 168 мм.

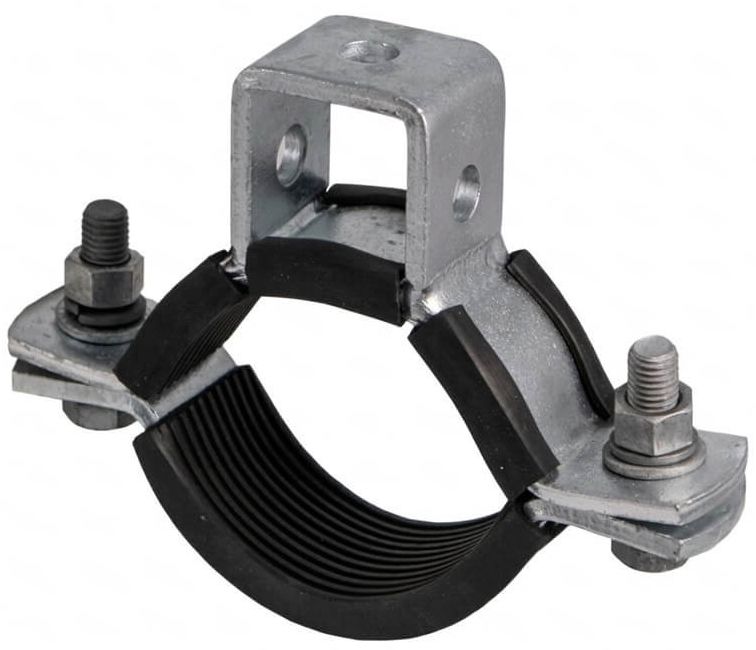

Хомут FSSC-R Fischer Plus CN состоит из двух симметричных стальных половинок, которые охватывают трубу и стягиваются зажимными винтами M12. К верхней половине хомута приварена прямоугольная П-образная скоба-подвес с тремя отверстиями диаметром 14 мм. Эта скоба предназначена для крепления хомута к монтажным профилям, шпилькам или другим элементам несущей конструкции с помощью болтов FTRC или резьбовых шпилек. Внутренняя поверхность хомута имеет вулканизированную каучуковую прокладку, которая предотвращает прямой контакт металла с трубой, снижает структурный шум, гасит вибрации и компенсирует тепловое расширение трубопровода.
Особенности
- Конструкция хомута специально разработана для восприятия как поперечных, так и продольных нагрузок, возникающих при сейсмических толчках и вибрациях, что предотвращает смещение труб и обеспечивает их сохранность в экстремальных условиях.
- Толщина стали (6 мм) и наличие П-образного подвеса делают этот хомут значительно более прочным по сравнению со стандартными креплениями, что позволяет использовать его в ответственных узлах.
- Резиновый уплотнитель на внутренней поверхности хомута играет роль шумоизолятора и виброгасителя, что особенно важно для комфорта и долговечности системы.
- Горячее цинкование (не менее 45 мкм) позволяет применять хомут для наружных сетей и в промышленных зонах с агрессивной средой.
- Фиксация хомута на трубе и подвес к несущей конструкции выполняются с помощью стандартного крепежа, что не требует специального инструмента и ускоряет работы по монтажу трубопровода.
- Для усиления конструкции в составе сейсмостойких систем хомут подвешивают к нескольким профилям, соединенным между собой соединительными элементами FSF.
Монтаж
- Оберните трубу хомутом FSSC-R.
- Зафиксируйте половинки хомута боковыми болтами.
- Закрепите П-образный подвес на несущей конструкции или монтажной шине с помощью болта FTRC или шпильки.
- При использовании в сейсмических системах дополните узел диагональными распорками для фиксации положения трубы.
Размеры

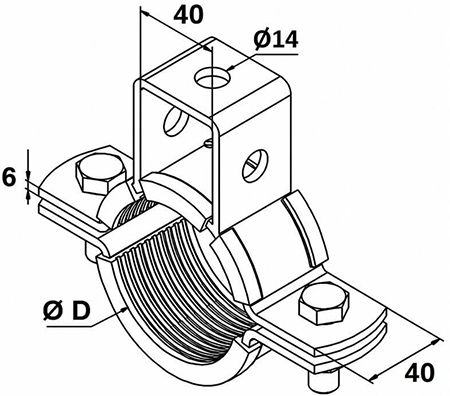

| Артикул | Диаметр отверстий, мм |
Диаметр трубы D, мм |
Запирающий винт |
Ширина х толщина, мм |
Расчетная статическая нагрузка (центральное растяжение), кН |
Расчетная сдвигающая нагрузка, кН |
| 558504 | 14 | 73 | М12х50 | 40х6 | 4,5 | 20 |
| 558506 | 14 | 76 | М12х50 |
40х6 |
4,5 | 20 |
| 558507 | 14 | 89 | М12х50 |
40х6 |
4,5 | 20 |
| 558508 | 14 | 108 | М12х50 |
40х6 |
4,5 | 20 |
| 558509 | 14 | 114 | М12х50 |
40х6 |
4,5 | 20 |
| 558510 | 14 | 133 | М12х50 |
40х6 |
4,5 | 20 |
| 558511 | 14 | 139 | М12х50 |
40х6 |
4,5 | 20 |
| 558512 | 14 | 159 | М12х50 |
40х6 |
4,5 | 20 |
| 558513 | 14 | 168 | М12х50 |
40х6 |
4,5 | 20 |
Характеристики
-
Бренд
-
Тип хомутаСантехнический
-
Единицы измеренияшт
-
МатериалГорячий цинк (HDG)
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
