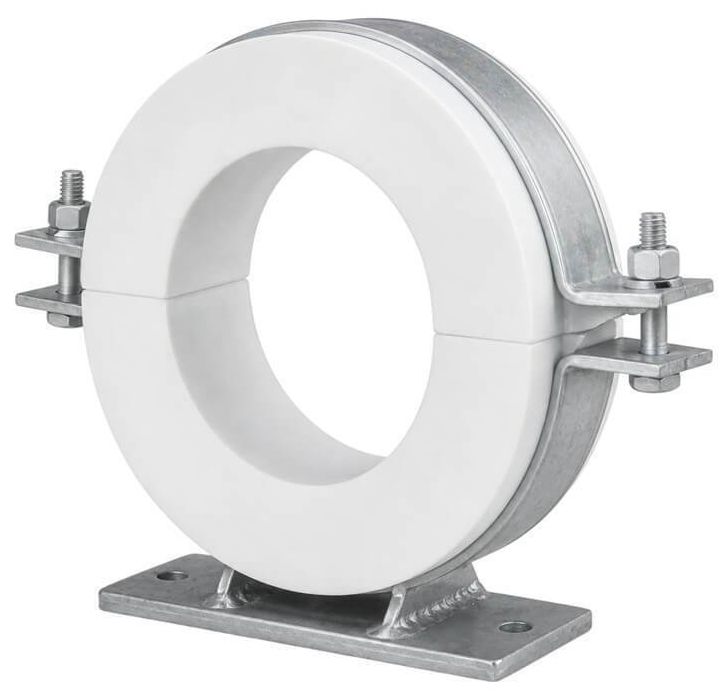

Хомут на опоре для систем холодоснабжения FSC S Fischer CN, горячий цинк

Хомут на опоре FSC S Fischer CN - это специализированный крепежный элемент, который предназначен для теплоизолированного монтажа трубопроводов больших диаметров в системах холодоснабжения и кондиционирования. Его ключевая особенность - возможность использования на подвижной опоре (тип S), что позволяет трубопроводу компенсировать температурные деформации за счет осевого перемещения. Используется для крепления изолированных трубопроводов больших диаметров, подающих хладагенты и охлаждающие жидкости на пищевых комбинатах, фармацевтических фабриках, в холодильных камерах и других объектах.

Преимущества

• Обеспечивает осевое перемещение труб при температурных расширениях и сжатиях без деформаций либо смещений.
• Снижает риски возникновения трещин, протечек, аварий.
• Выдерживает температуру эксплуатации от -196°С в промышленных морозильных камерах до +110° на участках, требующих охлаждения.
• Предотвращает образование конденсата и появление мостиков холода в местах установки за счет вкладыша из пенополиуретана.
• Огнестойкость В2 гарантирует хомутам FSC приемлемый уровень безопасности: сталь не горит, ППУ воспламеняется при температурах свыше 200°С и самозатухает без контакта с открытым пламенем.

Особенности конструкции

• Конструкция состоит из усиленного стального хомута (сталь Q235) на опорном основании и термоизоляционного блока из закрытоячеистого пенополиуретана (ППУ).
• Стальные элементы защищены покрытием, нанесенным методом горячего цинкования (толщина не менее 45 мкм), что обеспечивает длительную эксплуатацию в коррозионно-активных средах.
• Изоляционный блок плотностью 250 кг/м³ с прочностью на сжатие 4 Н/мм² позволяет узлу воспринимать высокие статические нагрузки от тяжелых труб диаметром до 426 мм.
• Хомут оснащен наклонным зажимом (30°), который упрощает монтаж в стесненных условиях и обеспечивает плотное смыкание сегментов ППУ.

Технические характеристики

• Материал сталь Q235.
• Покрытие: горячее цинкование 45 мкм.
• Винт замка: М12х50.
• Изоляционный материал: закрытоячеистый полиуретан плотность 250 кг/м³.
• Прочность на сжатие: 4 Н/мм².
• Теплопроводность: 0,0394 Вт/ (м*К).
• Температура эксплуатации от -196 ° до + 110 °С.
• Огнестойкость: DIN 4102 класс В2.

Монтаж

1. Установите опорное основание FSC на несущую конструкцию или монтажный профиль.
2. Разместите сегменты изоляционного блока вокруг трубы.
3. Охватите блок стальным хомутом, совместив наклонный зажим.
4. Затяните болты до полной герметизации стыков ППУ-вкладыша.

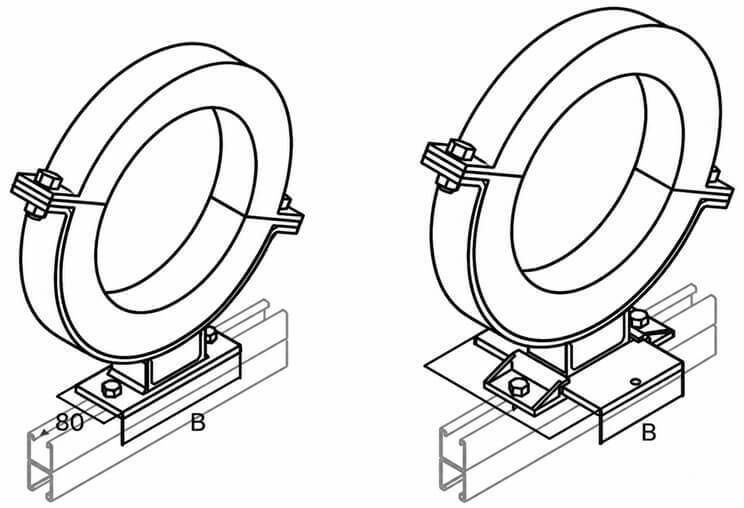

Размеры

Характеристики

• Бренд
  Fischer
• Тип хомута
  Сантехнический
• Единицы измерения
  шт
• Материал
  Горячий цинк (HDG)
