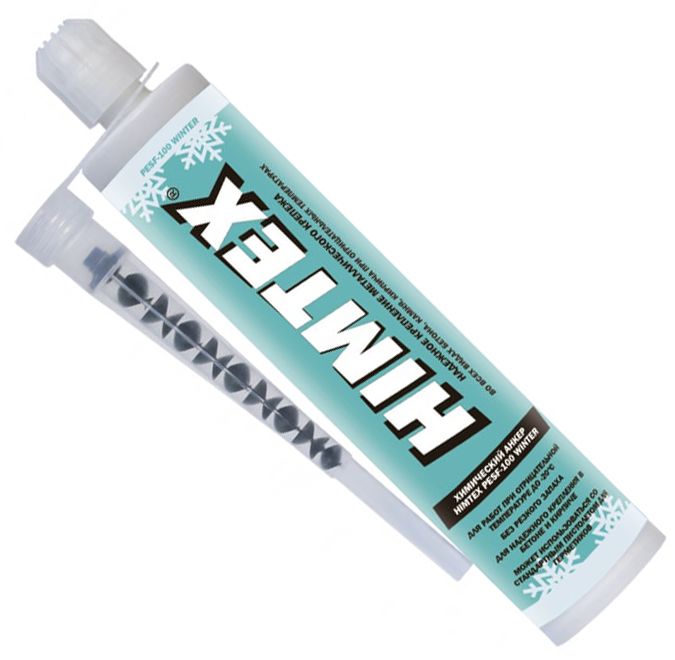

Химический анкер 300 мл Himtex WINTER (PESF-100), винилэстер, с насадкой

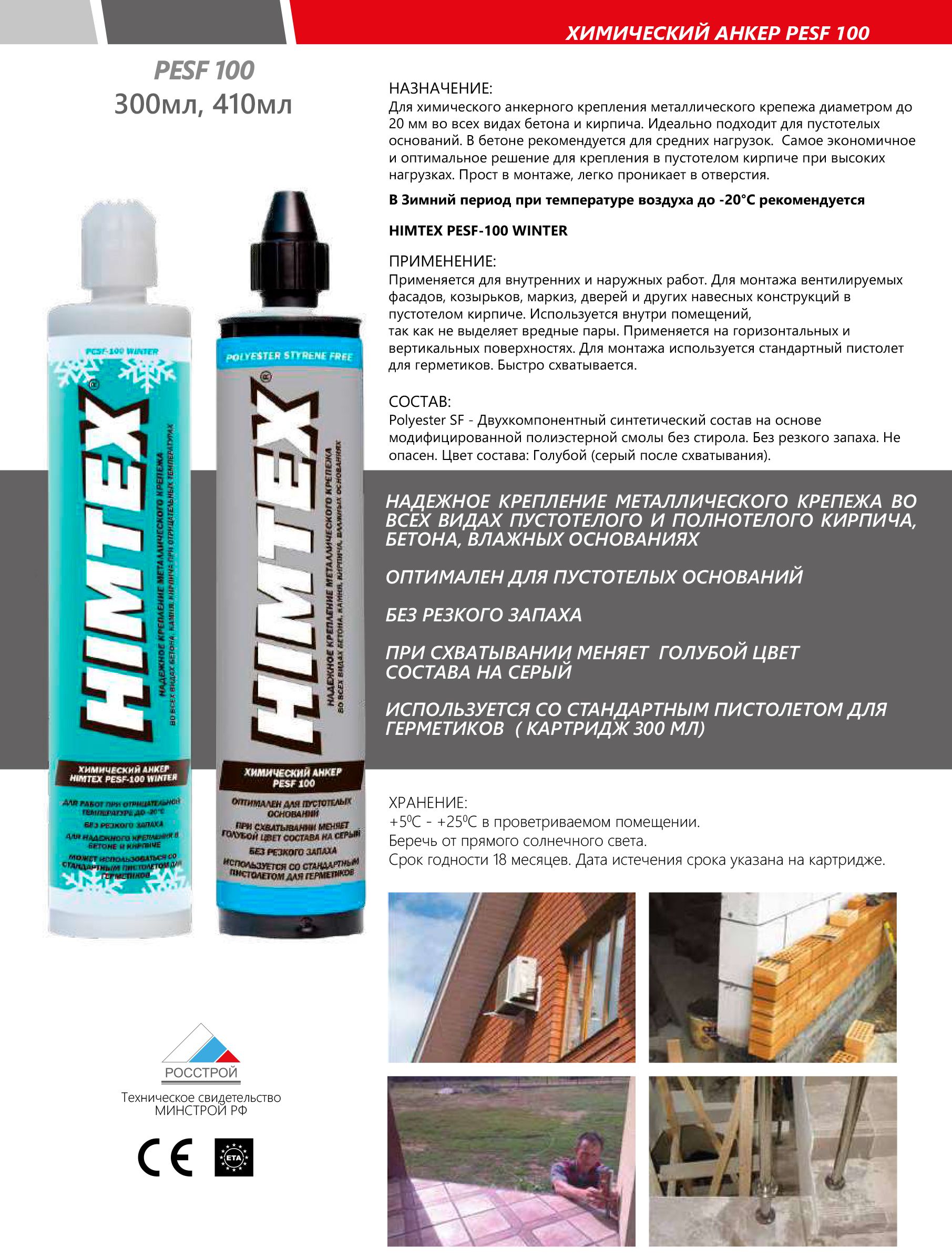

Анкер химический WINTER (PESF-100) Himtex - это высокоэффективная двухкомпонентная инжекционная масса для создания сверхпрочных креплений в сложных условиях. Главная особенность этой модификации - адаптация для зимнего монтажа при температуре до -20°C , что позволяет вести строительные и ремонтные работы круглый год. Анкер предназначен для надежной фиксации металлического крепежа (шпилек, арматуры) диаметром более 24 мм и является оптимальным решением для пустотелых оснований (кирпич, блоки), где обычные механические анкеры неэффективны. Он одинаково хорошо подходит для всех типов бетона, обеспечивая высокую надежность крепления навесных конструкций даже при значительных нагрузках.

Преимущества

• Отсутствие усадочных деформаций позволяет производить монтаж арматуры больших диаметров и длин, а также закладных деталей с большими кольцевыми зазорами ( СТО 1901-2018 устройство арматурных выпусков, установленных в бетонное основание по технологии HIMTEX).
• Возможен расчет анкерного крепления для монтажа арматуры согласно СНиП 52-01-2003.
• Расчет для фундаментальных болтов согласно "Пособию по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03)".
• Может использоваться в местах контакта с питьевой водой (европейский допуск WRAS).

Назначение

• Для установки металлических закладных анкерных элементов больших диаметров (более 24 мм), для крепления арматуры периодического профиля в бетоне и железобетоне.
• Для организации арматурных выпусков при монолитном строительстве и реконструкции.
• Установка арматурных каркасов в существующих зданиях и сооружениях, организация узлов сопряжения колонн с перекрытиями, усиление строительных конструкций.

Температура схватывания и отверждения

Температура материала основания	Время* , мин
	схватывания	до нагрузки
-20 °С	24	45
-15 °С	18	30
-10 °С	8	20
-5 °С	5	11
0 °С	2	7
5 °С	1	20
10 °С	45	2
15 °С	30	1,5
20 °С	15	1

 *при условии температуры картриджа +20°С. Рекомендуемый срок активной эксплуатации через 24 часа. Во влажном бетоне время схватывания и отвердения увеличивается вдвое!

Стандартные исходные показатели монтажа

Диаметр анкера, d (мм)	Диаметр отверстия для тяжелого бетона, мм	Диаметр отверстия для пористого бетона, мм	Стандартная глубина отделки, мм
8	10	9	80
10	12	11	90
12	14	13	110
16	18	17	125
20	24	22	170
24	28	26	210

Рекомендуемые осевые нагрузки для анкера PESF-100, установленного в кладку из пустотелого керамического кирпича, КОРПУ 1НФ/100/1,4/50 по ГОСТ 530-2007 с сетчатой гильзой

Наименование параметра	Диаметр и тип анкерного элемента
Диаметр анкера (мм)	М8	М10	М12	М16
Тип сетчатой гильзы	NPS 12х50	NPS 15х85	NPS 20х85	NPS 20х85
Диаметр отверстия (мм)	12	16	20	20
Глубина отверстия (мм)	50	85	85	85
Рекомендуемая осевая нагрузка, кН	1,5	4,1	7,5	7,6

Эксплуатационные характеристики при стандартной глубине заделки анкерных креплений в основание из бетона В20 (С20/25)

Диаметр анкера, d (мм)	Расчетная нагрузка, кН		Рекомендуемая нагрузка, кН		Рекомендуемое расстояние от края, мм		Рекомендуемое расстояние между осями анкеров, мм	Минимально допустимое расстояние от края и межосевое, мм
	На вырыв	На срез	На вырыв	На срез	На вырыв	На срез
8	9,7	7,2	6,95	5,14	80	80	160	40
10	12,7	12	8,7	8,57	100	90	200	50
12	16,8	16,8	12	12	120	110	240	60
16	24,14	31,2	17,15	22,29	160	125	320	80
20	38,13	48,8	27,23	34,86	200	180	400	100
24	47,65	70,4	34,03	50,2	225	220	450	120

Характеристики

• Бренд
  Himtex
• Объем (мл)
  300
• Единицы измерения
  шт
• Вес (г)
  580
• Артикул
  HIMWINT300
• Материал
  Винилэстер
