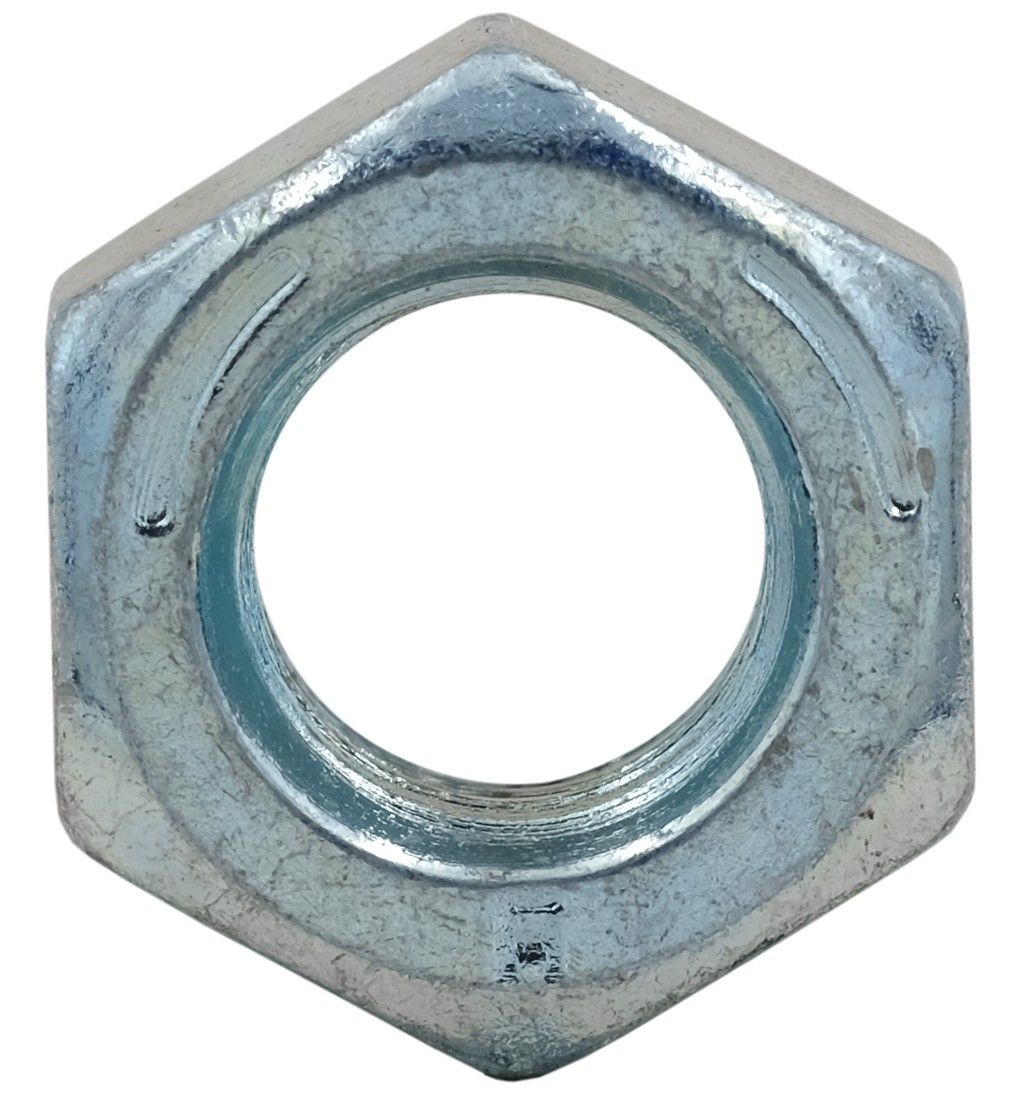

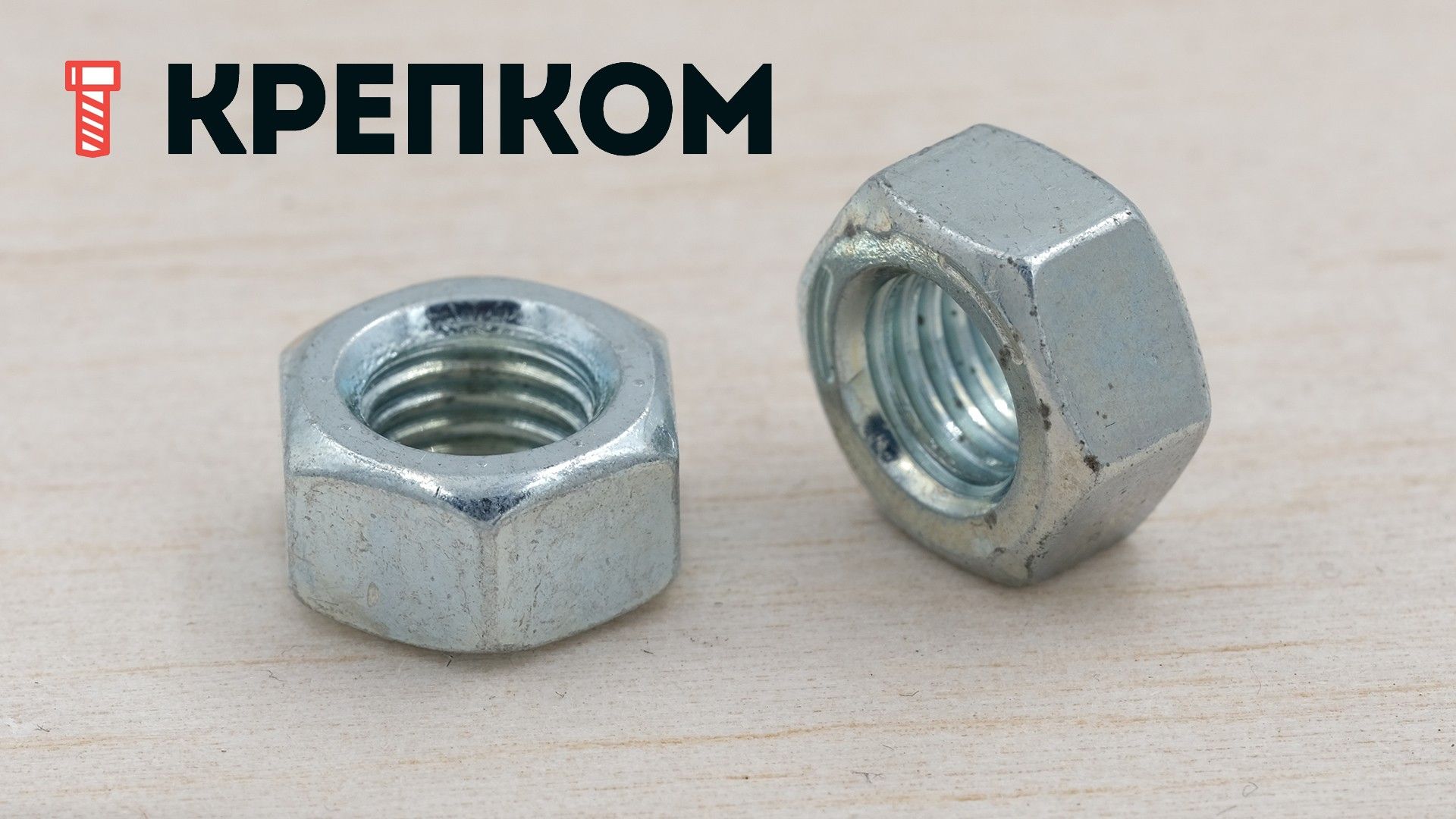

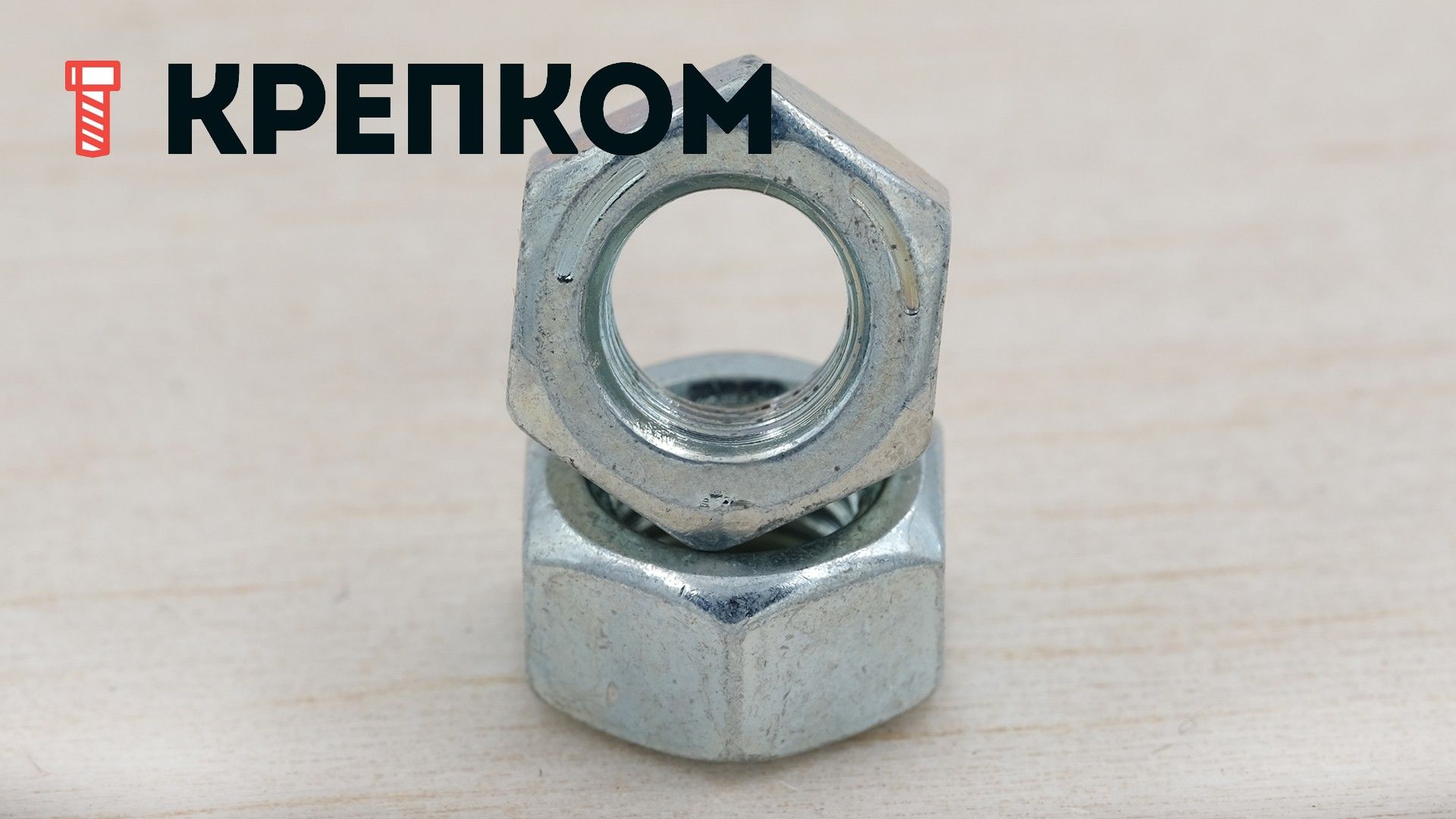

Гайка дюймовая 1"-14 UNS DIN 934, класс прочности 10 (Grade 8), оцинкованная сталь

Высокопрочная гайка с дюймовой мелкой специальной резьбой UNS (Unified Special Thread) — это крепежное изделие, предназначенное для работы в паре с болтами и винтами класса прочности 10.9 или Grade 8 (по стандарту SAE), а также с шайбами повышенной твёрдости 300 HV, стопорящими элементами (зубчатые шайбы, гроверы, дисковыми пружинами). Геометрические параметры выражены в дюймах. Условное обозначение включает диаметр, шаг (число витков на дюйм) и тип резьбы.

Особенности резьбы UNS

Резьба UNS (Unified Special Thread) по стандарту ASME B1.1-2003 относится к категории специальных резьб и не входит в стандартные ряды UNC (крупная) или UNF (мелкая). Её отличие — вариативность шага для заданного диаметра. Это позволяет подобрать оптимальное сочетание прочности и шага для узкоспециализированных задач, где стандартная резьба не подходит по конструктивным или нагрузочным требованиям. В то же время угол профиля резьбы составляет 60°, что совпадает с другими стандартами резьбы, американскими дюймовыми и метрическими по ISO.

Для данного крепежа используется мелкая разновидность UNS. Мелкий шаг даёт два преимущества по сравнению с крупным: более высокую самотормозящую способность (соединение меньше откручивается от вибрации) и большую площадь контакта витков, что повышает прочность резьбы на срез. Недостаток — повышенная чувствительность к загрязнениям и риск заклинивания при повреждении первых витков.

Применение

Гайки с резьбой UNS встречаются в специальном оборудовании, где требуется нестандартная резьба по конструктивным соображениям. Один из распространённых примеров — резьба для микрофонных штативов. Гайка способна выдерживать повышенные нагрузки циклического, динамического и ударного характера, а также многократные сборки и разборки без потери прочности соединения.

Материал и покрытие

Гайка выполнена из углеродистой стали класса прочности 10. Цинковое покрытие продлевает срок службы в условиях агрессивного воздействия влаги и атмосферных факторов.

Размеры

Диаметр резьбы d	1"
Размер под ключ AV	1 1/2"
Высота гайки h	0,887"
Число ниток на дюйм	14

Характеристики

• Тип гайки
  Шестигранная (обычная)
• DIN
  934
• Единицы измерения
  шт
• Размер шага резьбы
  Мелкий
• Класс прочности
  10
• Артикул
  308096
• Материал
  Оцинкованная сталь
