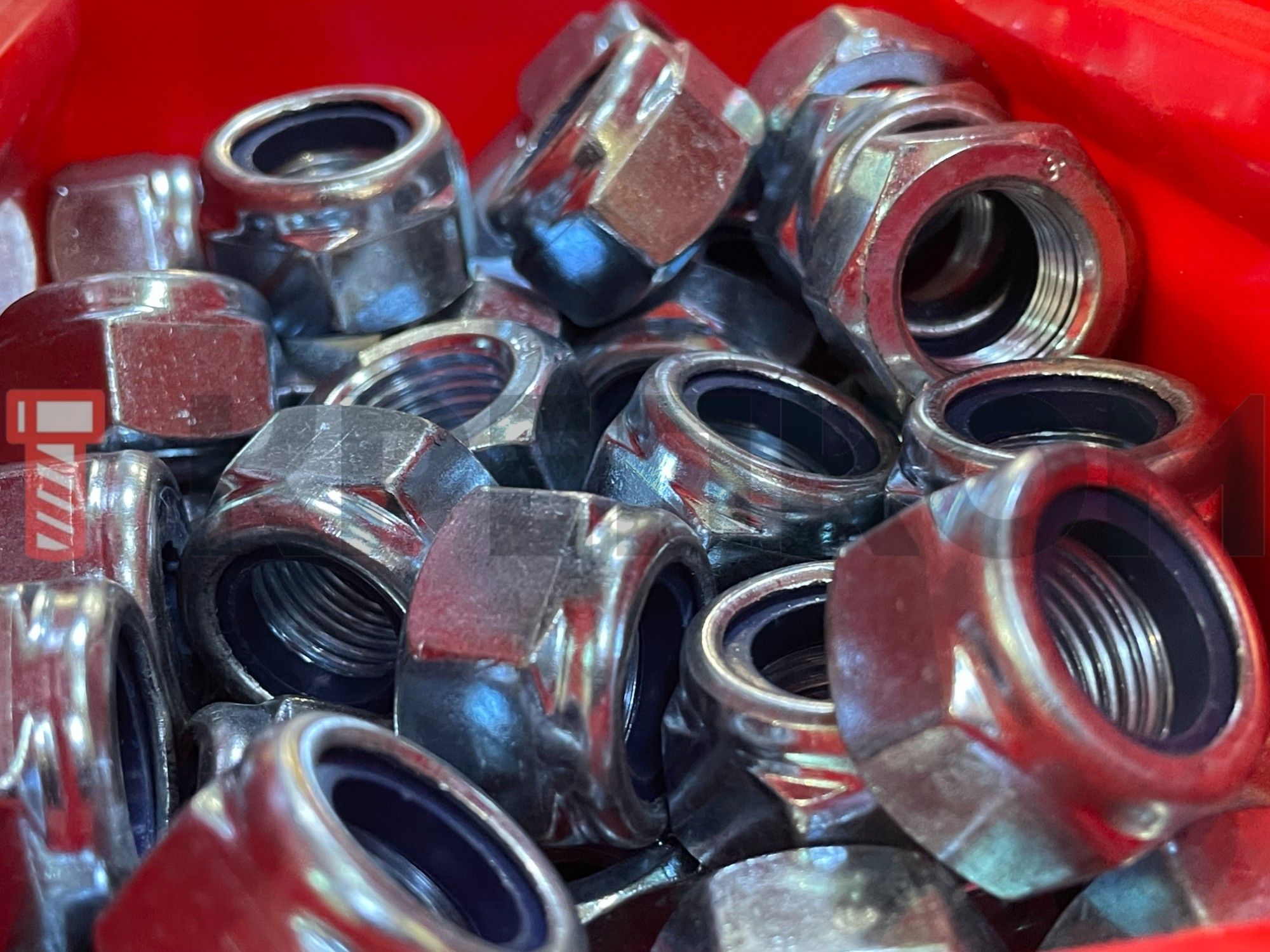

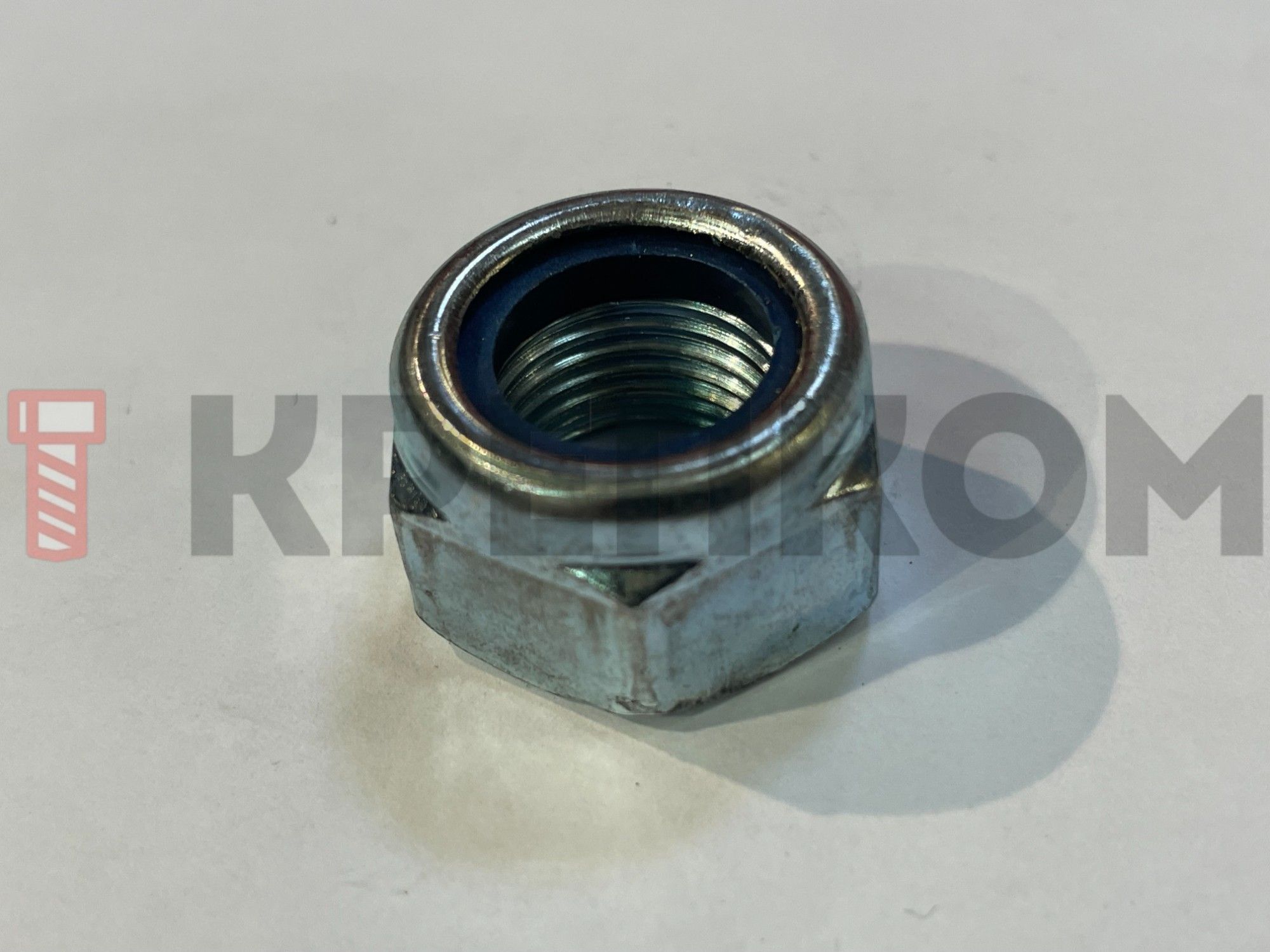

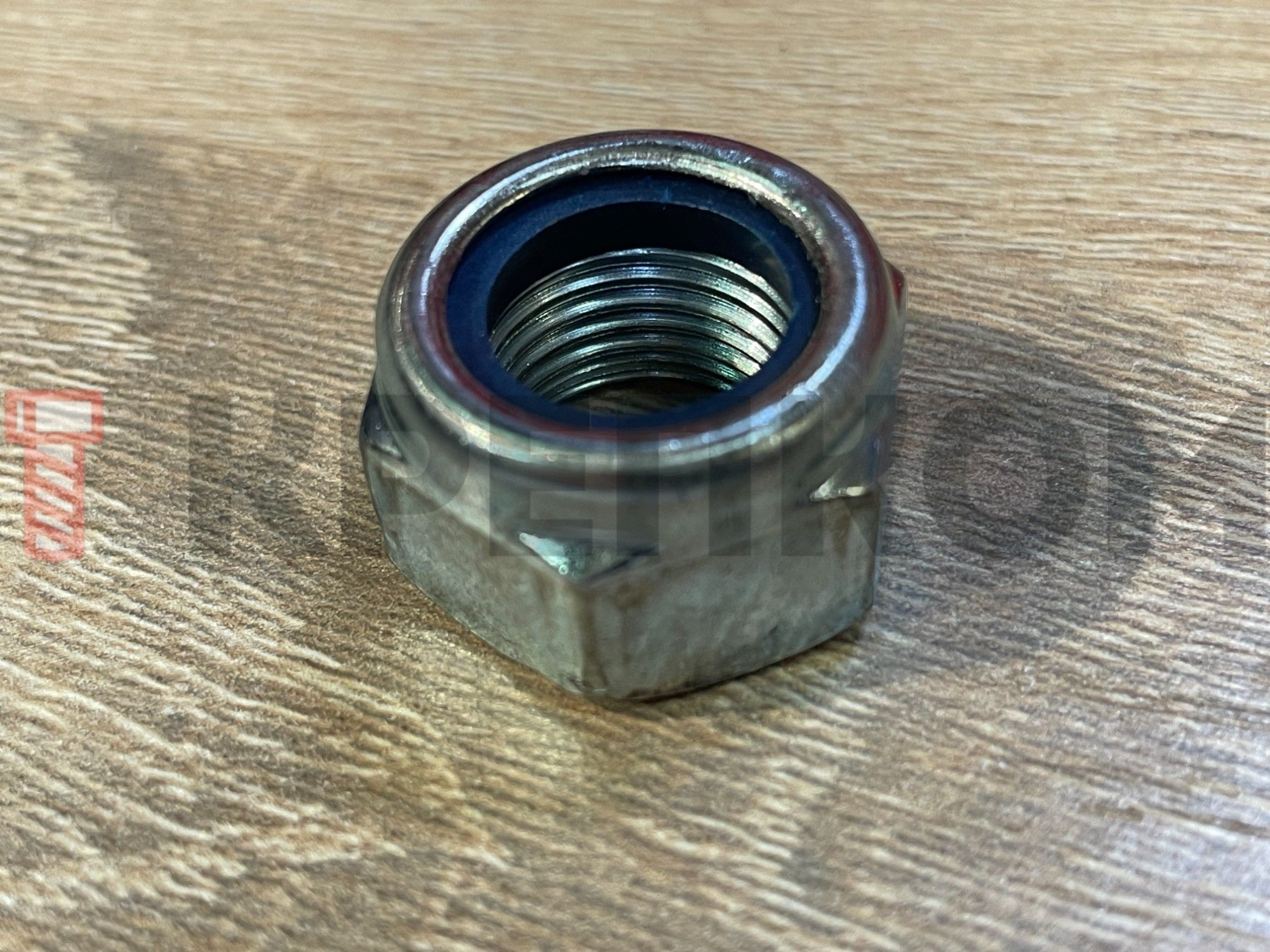

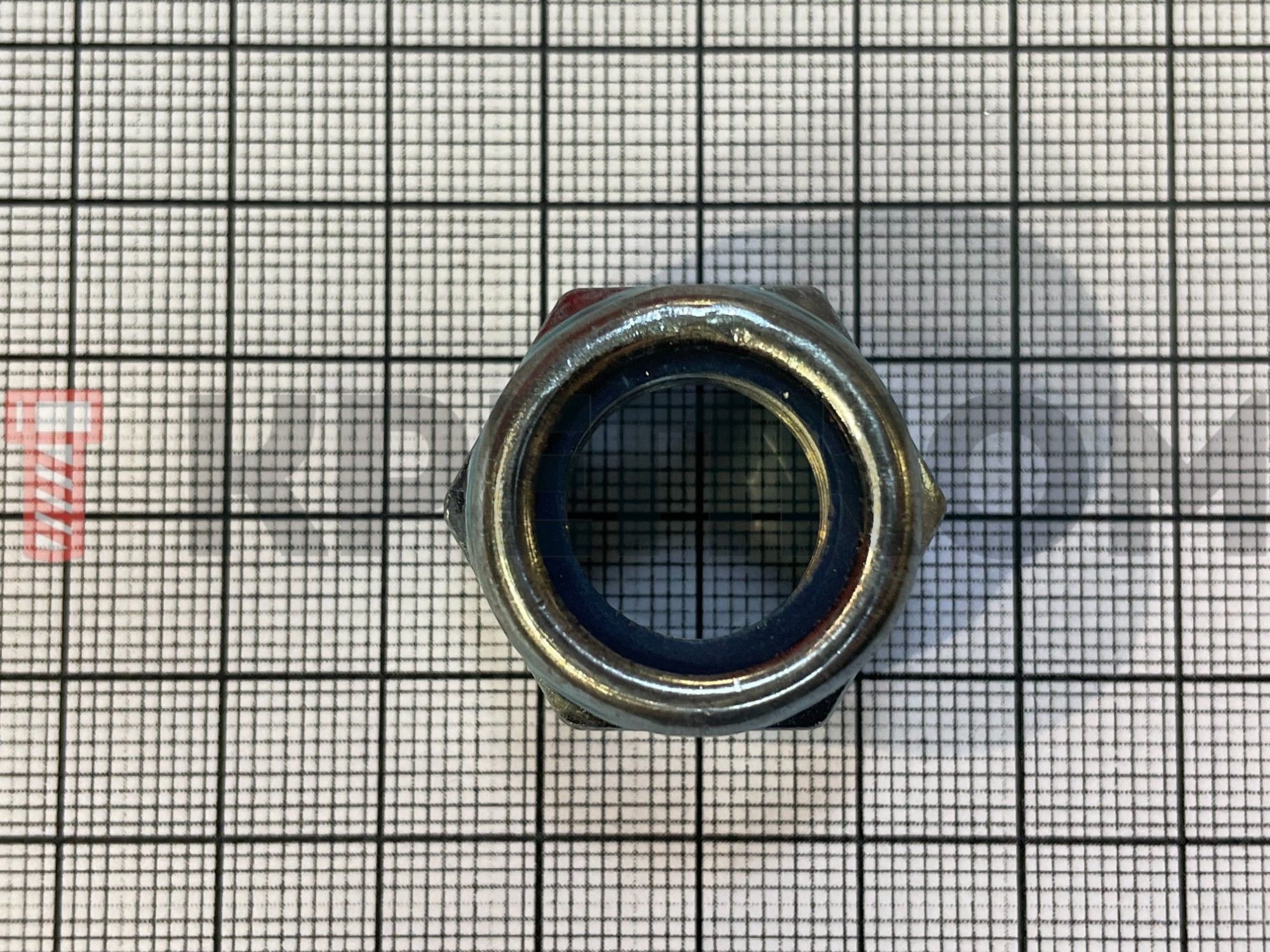

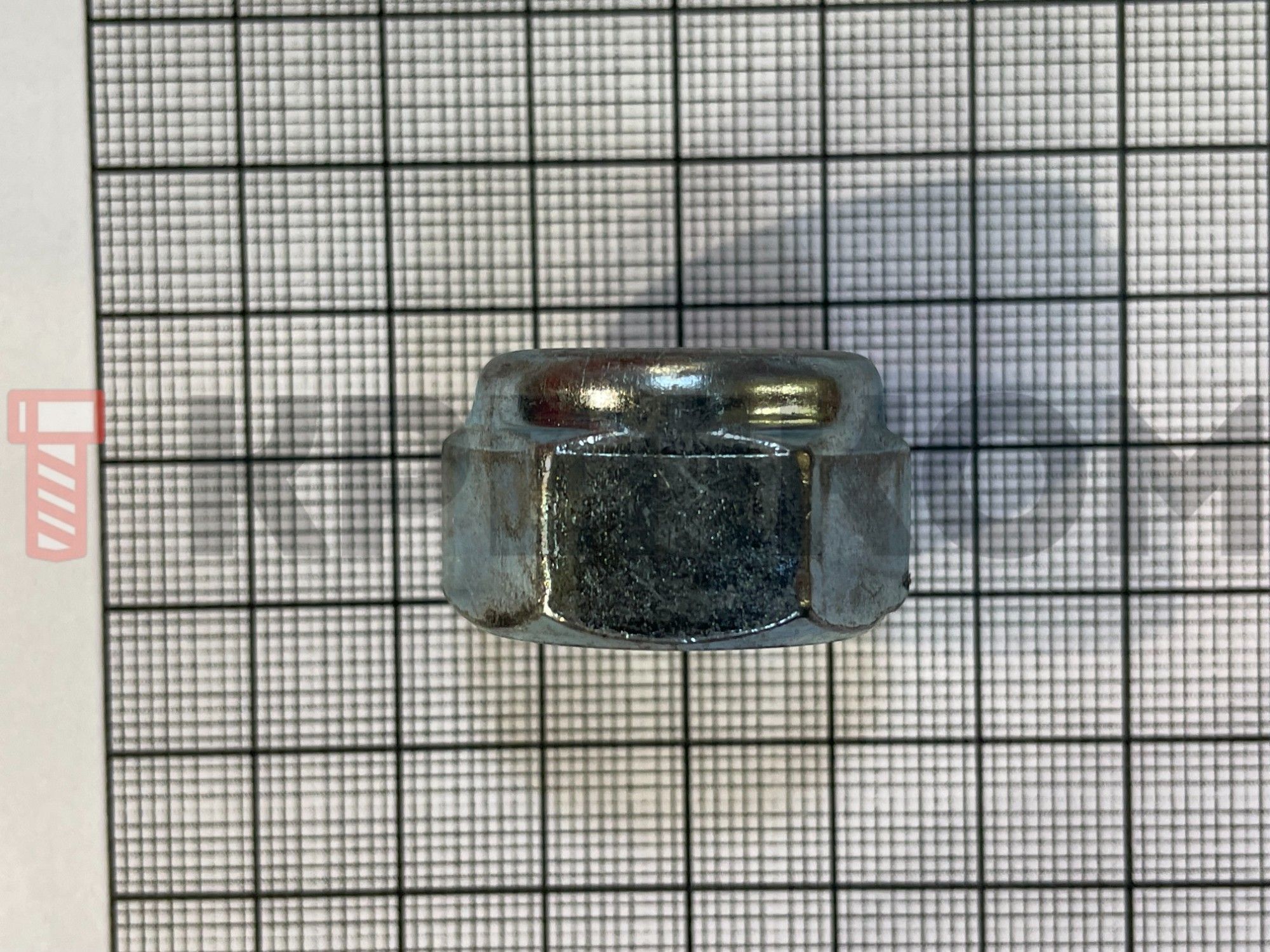

Гайка самоконтрящаяся DIN 985 с мелкой резьбой, класс прочности 6, оцинкованная сталь

Код товара: WN00153785

Сталь оцинкованная (гальваническое цинкование)

7 фото

9 позиций

Ваш консультант Владимир

7 (929) 179-40-28

Номинальный размер: от М3 до М48.
Стандарт: DIN 985, низкая шестигранная форма.
Резьба метрическая мелкая, поле допуска 6H.
Класс точности: А (≤M16), В (>M16).
Класс прочности 6 (наибольший класс сопрягаемого болта, винта, шпильки – 6.8).
Оцинковка гальваническим способом продлевает срок службы в условиях нормальной и переменной влажности.
Кольцо из полиамида устойчиво к деформационным нагрузкам, износу, старению и растрескиванию.
Возможность многоразового использования (с контролем степени износа полимерной вставки).

Подробнее

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Гайка самоконтрящаяся с мелкой резьбой М10х1,25 DIN 985, класс прочности 6, оцинкованная сталь

WN00222154

М10

1,25

Диаметр резьбы М10

Шаг резьбы (мм) 1,25

Высота гайки (мм) 10

Размер под ключ (мм) 17

Диаметр резьбы

М10

Шаг резьбы (мм)

1,25

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М12х1,25 DIN 985, класс прочности 6, оцинкованная сталь

WN00152989

М12

1,25

Диаметр резьбы М12

Шаг резьбы (мм) 1,25

Высота гайки (мм) 12

Размер под ключ (мм) 19

Диаметр резьбы

М12

Шаг резьбы (мм)

1,25

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М12х1,5 DIN 985, класс прочности 6, оцинкованная сталь

WN00222155

М12

1,5

Диаметр резьбы М12

Шаг резьбы (мм) 1,5

Высота гайки (мм) 12

Размер под ключ (мм) 19

Диаметр резьбы

М12

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М16х1,5 DIN 985, класс прочности 6, оцинкованная сталь

WN00222156

М16

1,5

Диаметр резьбы М16

Шаг резьбы (мм) 1,5

Высота гайки (мм) 18

Размер под ключ (мм) 24

Диаметр резьбы

М16

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М18х1,5 DIN 985, класс прочности 6, оцинкованная сталь

WN00152990

М18

1,5

18,5

Диаметр резьбы М18

Шаг резьбы (мм) 1,5

Высота гайки (мм) 18,5

Размер под ключ (мм) 27

Диаметр резьбы

М18

Шаг резьбы (мм)

1,5

Высота гайки (мм)

18,5

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М20х1,5 DIN 985, класс прочности 6, оцинкованная сталь

WN00221182

М20

1,5

Диаметр резьбы М20

Шаг резьбы (мм) 1,5

Высота гайки (мм) 14

Размер под ключ (мм) 30

Диаметр резьбы

М20

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М24х1,5 DIN 985, класс прочности 6, оцинкованная сталь

WN00222157

М24

1,5

Диаметр резьбы М24

Шаг резьбы (мм) 1,5

Высота гайки (мм) 24

Размер под ключ (мм) 36

Диаметр резьбы

М24

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М24х2,0 DIN 985, класс прочности 6, оцинкованная сталь

WN00221183

М24

Диаметр резьбы М24

Шаг резьбы (мм) 2

Высота гайки (мм) 15

Размер под ключ (мм) 36

Диаметр резьбы

М24

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка самоконтрящаяся с мелкой резьбой М30х2,0 DIN 985, класс прочности 6, оцинкованная сталь

WN00222159

М30

Диаметр резьбы М30

Шаг резьбы (мм) 2

Высота гайки (мм) 30

Размер под ключ (мм) 46

Диаметр резьбы

М30

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

205

руб.

1 шт

Крепежный элемент выполненный в соответствии со стандартом DIN 985 представляет собой шестигранную самоконтрящуюся гайку. Она имеет шестигранную форму с размером «под ключ» от 5,5 до 75 мм и сквозное отверстие с резьбой М3-М48. В качестве стопорного элемента используется нейлоновая вставка. Для ее запрессовки на срез резьбы в верхней части крепежа выполнен специальный кольцевой прилив. Самоконтрящаяся гайка применяется для соединения деталей и элементов конструкций на резьбе, которые испытывают вибрацию, переменные или постоянные нагрузки.

Преимущества

Благодаря неметаллической вставке нет необходимости использовать стопорные шайбы или фиксатор резьбы.
Эластичное нейлоновое кольцо не ссыхается со временем, устойчиво к механическим воздействиям и смазочным веществам.
Возможность применения в узлах, на которые воздействуют значительные статические и вибрационные нагрузки.
Цинковое покрытие предотвращает преждевременное ржавление в условиях переменной влажности.

Аналоги DIN 985 (низкие)

ISO 10511 (М3 - М36)

Аналоги DIN 985 (высокие)

DIN 982 (М5 - М24)
ISO 10512 (М8х1 - М36х2), с мелкой резьбой
DIN 6924 (М3 - М48)
ISO 7040 (М3 - М36)
ГОСТ Р 50273-92 (М3 - М36)

У нас вы можете приобрести как низкие стопорные гайки (DIN 985), так и высокие (DIN 982). Они доступны с метрической стандартной или мелкой резьбой и из всех распространенных материалов и с защитой от коррозии для наружного использования, таких как нержавеющая сталь A2, A4, оцинкованная сталь, латунь.

Размеры

Гайка самоконтрящаяся DIN 985 с мелкой резьбой - схема

Резьба d		M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18
Шаг резьбы, P		0,5	0,7	0,8	1	1	1,25	1,5	1,75	2	2	2,5
		-	-	-	-	-	1	1	1,5	1,5	1,5	2
		-	-	-	-	-	-	1,25	1,25	-	-	-
Размер, da	min.	3	4	5	6	7	8	10	12	14	16	18
Размер, da	max.	3,45	4,6	5,75	6,75	7,75	8,75	10,8	13	15,1	17,3	19,5
Размер, dw	min.	4,6	5,9	6,9	8,9	9,6	11,6	15,6	17,4	20,5	22,5	24,9
Расстояние между гранями, e	min.	6,01	7,66	8,79	11,05	12,12	14,38	18,9	21,1	24,49	26,75	29,56
Высота, h	nominal= max.	4	5	5	6	7,5	8	10	12	14	16	18,5
Высота, h	min.	3,7	4,7	4,7	5,7	7,14	7,64	9,64	11,57	13,3	15,3	17,66
Высота шестигранной части гайки, m	min.	2,4	2,9	3,2	4	4,7	5,5	6,5	8	9,5	10,5	13
Размер, m´	min.	1,65	2,2	2,75	3,3	3,85	4,4	5,5	6,6	7,7	8,8	9,9
Размер гайки под ключ, s	nominal= max.	5,5	7	8	10	11	13	17	19	22	24	27
Размер гайки под ключ, s	min.	5,32	6,78	7,78	9,78	10,73	12,73	16,73	18,67	21,67	23,67	26,16

Резьба d		M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
Шаг резьбы, P		2,5	2,5	3	3	3,5	3,5	4	4	4,5	4,5	5
		2	2	2	2	2	2	3	3	3	3	3
		1,5	1,5	-	-	-	-	-	-	-	-	-
Размер, da	min.	20	22	24	27	30	33	36	39	42	45	48
Размер, da	max.	21,6	23,7	25,9	29,1	32,4	35,6	38,9	42,1	45,4	48,6	51,8
Размер, dw	min.	27,7	29,5	33,2	38	42,7	46,6	51,1	55,9	60,6	64,7	69,4
Расстояние между гранями, e	min.	32,95	35,03	39,55	45,2	50,85	55,37	60,79	66,44	72,09	76,95	82,6
Высота, h	nominal= max.	20	22	24	27	30	33	36	39	42	45	48
Высота, h	min.	18,7	20,7	22,7	25,7	28,7	31,4	34,4	37,4	40,4	43,4	46,4
Высота шестигранной части гайки, m	min.	14	15	15	17	19	22	25	27	29	32	36
Размер, m´	min.	11	12,2	13,2	14,8	16,5	18,2	19,8	21,5	23,1	24,8	26,5
Размер гайки под ключ, s	nominal= max.	30	32	36	41	46	50	55	60	65	70	75
Размер гайки под ключ, s	min.	29,16	31	35	40	45	46	53,8	58,8	63,8	68,1	73,1

все размеры указаны в мм

Характеристики

Тип гайки

Самоконтрящаяся / С мелким шагом
DIN

985
ГОСТ

50273-92
ISO

10511
Единицы измерения

шт
Размер шага резьбы

Мелкий
Класс прочности

6
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Prevailing torque type hexagon nuts with non-metallic insert, low type, class 8

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
