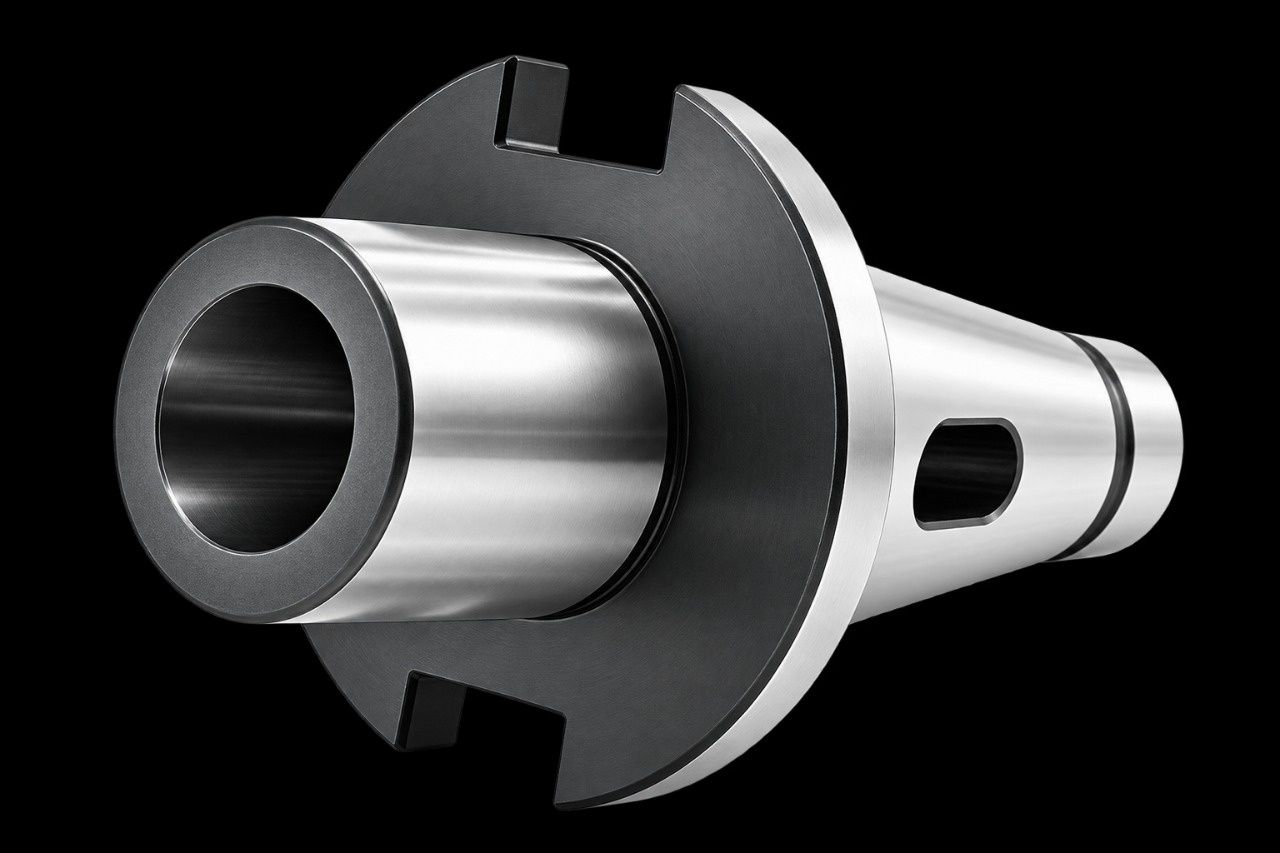

Втулка переходная для сверл исполнение 1 РИ
Код товара: WN00331991
Внешний вид товара может отличаться от представленного на изображении
- Стандарт ГОСТ Р 50161-92 устанавливает размеры переходных втулок с наружным конусом 7:24 для закрепления инструмента с хвостовиком конуса Морзе.
- Широко используется в металлообрабатывающей промышленности, в том числе на станках с числовым программным управлением (ЧПУ), фрезерных станках, токарных станках и сверлильных станках.
- Размеры переходных втулок для инструментов с хвостовиком конуса Морзе варьируются в зависимости от диаметра и ее типа.
- Изготовлена из высококачественной стали, что обеспечивает прочность, износостойкость и долговечность втулок при эксплуатации на производственных станках.
- Одной из ключевых особенностей переходных втулок с наружным конусом для инструментов с хвостовиком конуса Морзе является их точная геометрия, которая обеспечивает надежное соединение между инструментом и станком.
- Разнообразие размеров позволяет выбирать подходящие втулки для различных типов обрабатываемых деталей и процессов обработки.
Переходная втулка для сверл производителя РИ - это специализированная оснастка, которая предназначена для установки инструмента с коническим хвостовиком Морзе в шпиндели станков, оснащенные конусом 7:24. Она применяется в случаях, когда геометрическая форма и размеры хвостовика инструмента не совпадают с посадочным местом шпинделя станка.
Важно при подборе: убедитесь, что размер наружного конуса 7:24 втулки соответствует гнезду шпинделя вашего станка (например, 40 или 50), а размер внутреннего конуса Морзе - хвостовику вашего сверла (например, КМ2, КМ3). Исполнение 1 подходит для инструмента с лапкой
Преимущества
- Расширение технологических возможностей: позволяет использовать сверла и другой инструмент с конусом Морзе на фрезерных и сверлильных станках с конусом 7:24.
- Быстрая смена инструмента: конструкция с лапкой и пазом обеспечивает удобное и быстрое извлечение инструмента.
- Высокая точность: шлифованные конусы с минимальным биением гарантируют точную центровку инструмента.
- Надежность: прочная сталь и точная механика соединения обеспечивают жесткую передачу крутящего момента.
Применение
- Фрезерные станки с ЧПУ: установка сверл для предварительной обработки отверстий.
- Сверлильные и расточные станки: расширение номенклатуры используемого инструмента.
- Токарные станки с револьверными головками: установка осевого инструмента.
Размеры
|
Обозначение конуса |
Диаметр D, мм |
Диаметр D1, мм |
Диаметр D2, мм |
Диаметр d, мм |
Длина l, мм |
Длина L, мм |
|
| 7:24 | Морзе | ||||||
|
30 |
1 |
31,75 |
12,065 | 25 | 6,2 | 50 | 118 |
| 2 | 17,780 | 32 | 10,3 | 50 | 118 | ||
| 3 | 23,825 | 40 | 12,5 | 70 | 138 | ||
|
40 |
1 |
44,45 |
12,065 | 25 | 6,2 | 50 | 143 |
| 2 | 17,780 | 32 | 10,3 | 50 | 143 | ||
| 3 | 23,825 | 40 | 12,5 | 65 | 158 | ||
| 4 | 31,267 | 48 | 17 | 95 | 188 | ||
|
45 |
1 |
57,15 |
12,065 | 25 | 6,2 | 50 | 157 |
| 2 | 17,780 | 32 | 10,3 | 50 | 157 | ||
| 3 | 23,825 | 40 | 12,5 | 65 | 172 | ||
| 4 | 31,267 | 48 | 17 | 75 | 182 | ||
| 5 | 44,399 | 63 | 21 | 125 | 232 | ||
|
50 |
2 |
69,85 |
17,780 | 32 | 10,3 | 60 | 187 |
| 3 | 23,825 | 40 | 12,5 | 65 | 192 | ||
| 4 | 31,267 | 48 | 17 | 70 | 197 | ||
|
60 |
3 |
107,95 |
23,825 | 40 | 12,5 | 70 | 277 |
| 4 | 31,267 | 48 | 17 | 70 | 277 | ||
| 5 | 44,399 | 63 | 21 | 70 | 277 | ||
| 6 | 63,348 | 80 | 25 | 100 | 307 | ||
Характеристики
-
Бренд
-
ГОСТ50161-92
-
Единицы измеренияшт
-
МатериалСталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
