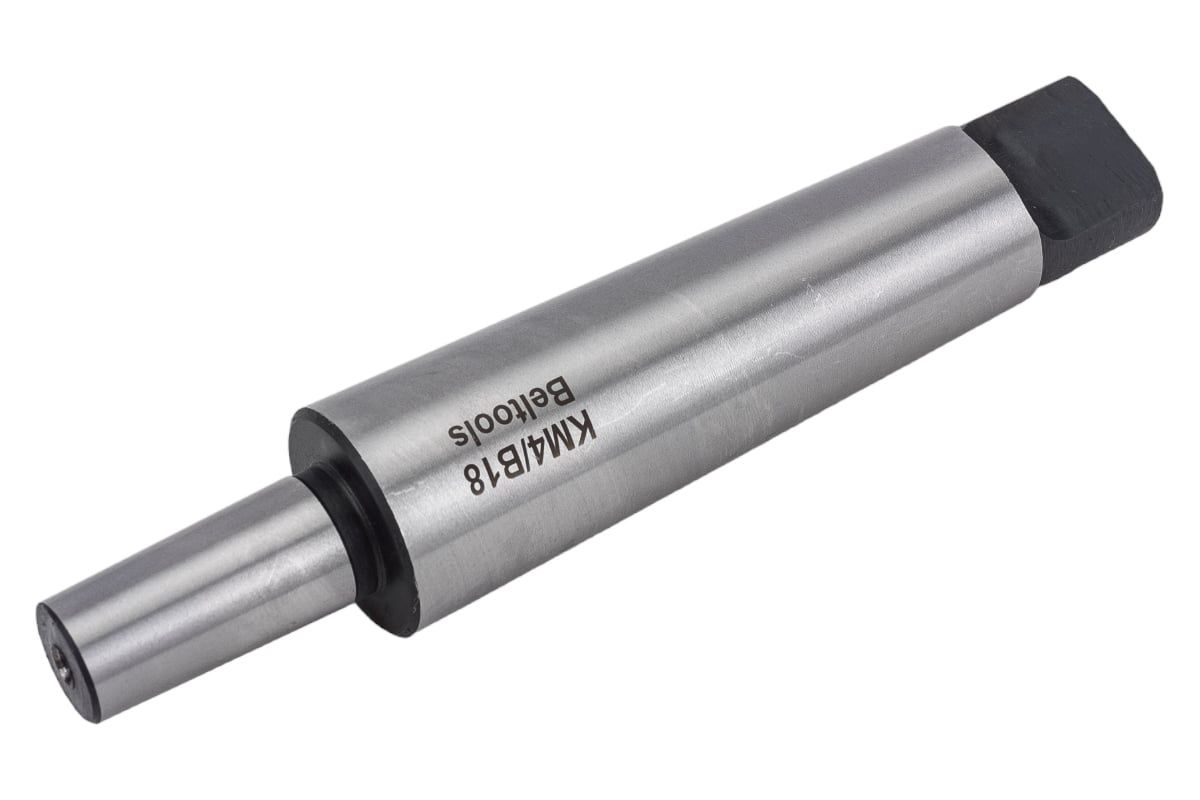

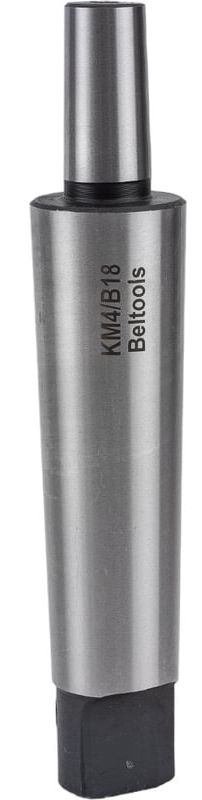

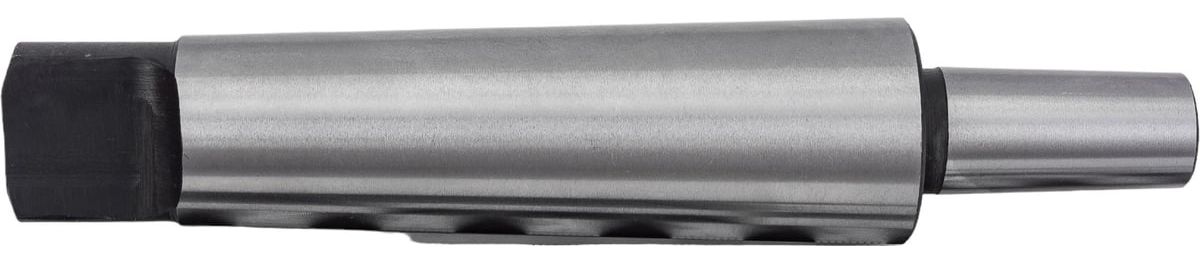

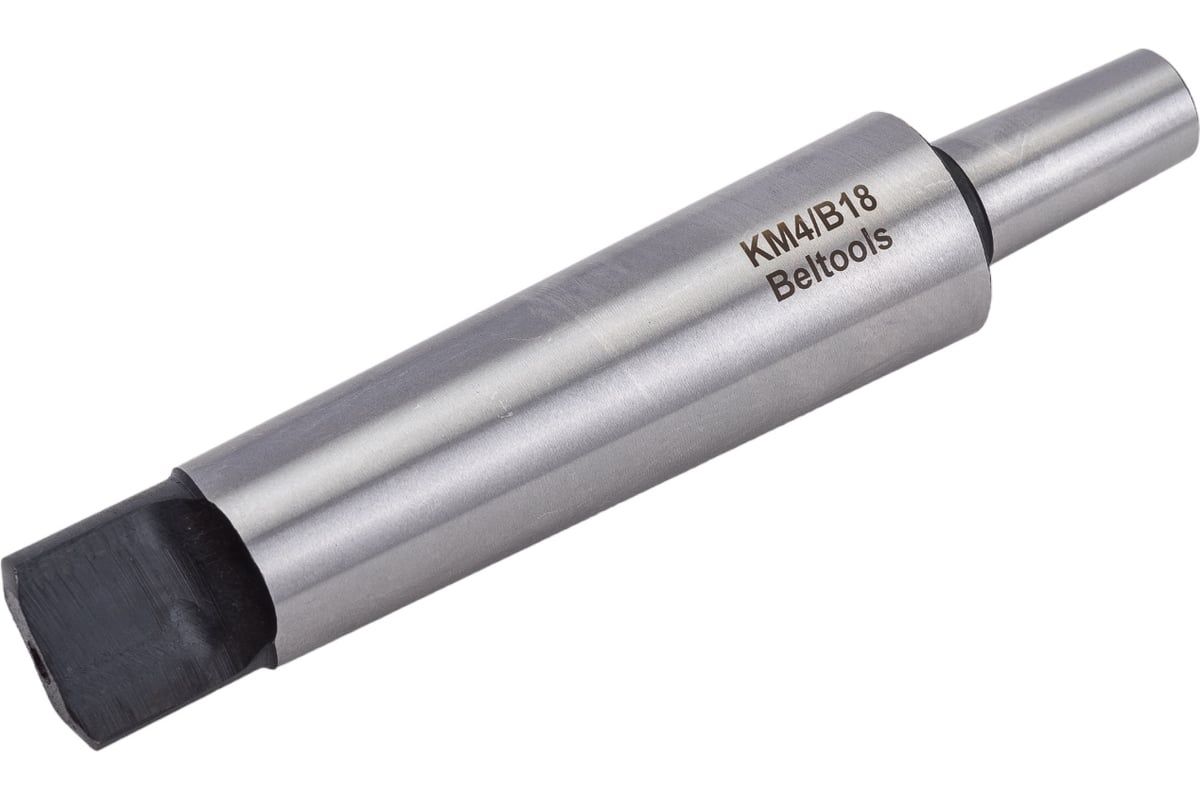

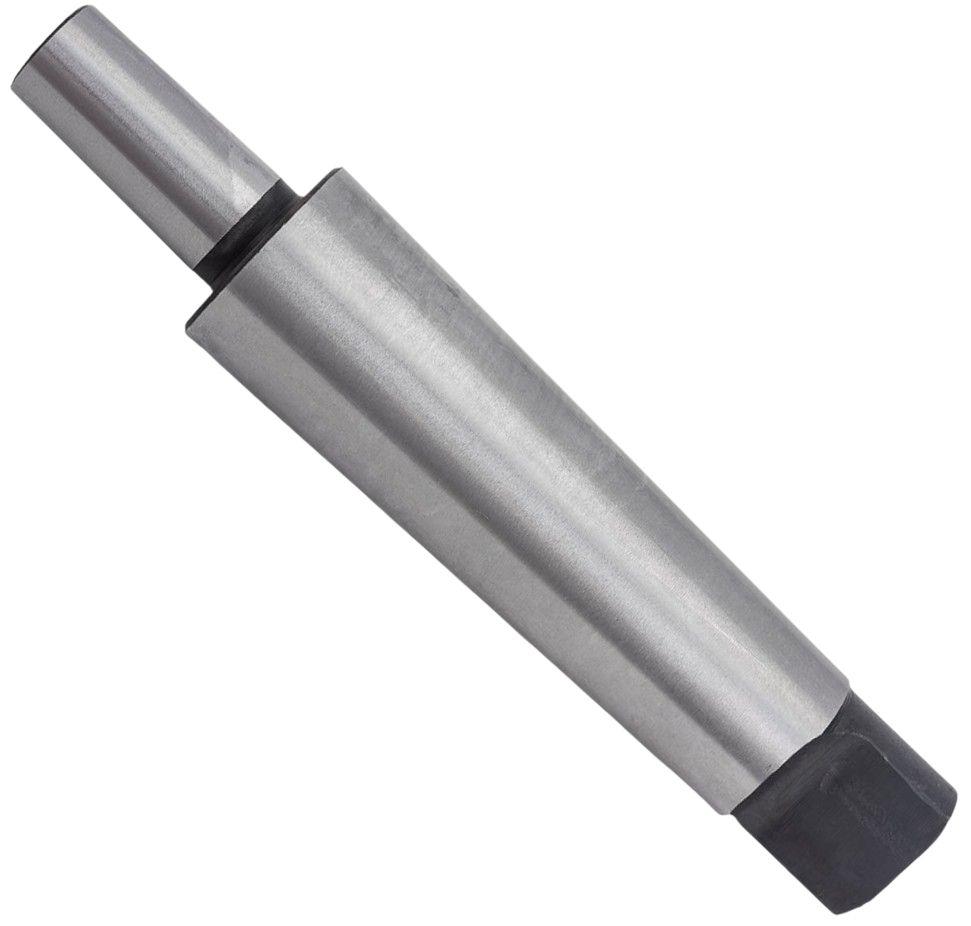

Оправка с лапкой на внутренний конус сверлильного патрона РИ
Внешний вид товара может отличаться от представленного на изображении
- Применение: сверлильные, токарные, фрезерные станки.
- Тип: оправка (хвостовик, дорн) для сверлильного патрона.
- Наружный конус (посадка на станок): КМ1, КМ2, КМ3, КМ4, КМ5 .
- Внутренний конус (под патрон): В10, В12, В18, В22.
- Исполнение: с лапкой.
- Материал: сталь 40Х.
- Соответствует ГОСТ 2682-86.
Оправка (хвостовик, дорн) для сверлильного патрона производителя РИ предназначена для крепления сверлильного патрона на станках с посадочным конусом Морзе (КМ). Применяется на сверлильных, токарных и фрезерных станках для надёжной фиксации патрона и инструмента. Конструкция представляет собой соединённые в единое целое два конуса: с одной стороны - конус Морзе (КМ) для установки в шпиндель станка, с другой - укороченный конус Морзе (В) для крепления сверлильного патрона. Оправка оснащена лапкой для передачи крутящего момента и автоматического выталкивания из шпинделя.
Изготовлена из легированной стали 40Х с поверхностной термообработкой, посадочные поверхности шлифованные. Твёрдость рабочей части - не менее HRC 41,5–46,5. Соответствует ГОСТ 2682-86, что гарантирует точное центрирование, минимальное биение и надёжную фиксацию.
Рекомендации по использованию
- Перед установкой очистите посадочные поверхности от грязи и масла.
- При установке убедитесь, что лапка совпадает с пазом в шпинделе.
- Для извлечения используйте клин или выталкиватель.
- Не превышайте допустимую нагрузку на патрон.
Размеры
| Посадка | Переход на |
| МК1 | В10 |
|
МК1 |
В12 |
|
МК1 |
В16 |
|
МК2 |
В10 |
|
МК2 |
В22 |
|
МК2 |
В12 |
|
МК2 |
В16 |
|
МК2 |
В18 |
|
МК2 |
В16 |
|
МК3 |
В18 |
|
МК3 |
В22 |
|
МК4 |
В16 |
|
МК4 |
В18 |
|
МК4 |
В22 |
Характеристики
-
ГОСТ2682-86
-
Единицы измеренияшт
-
МатериалСталь 40Х
