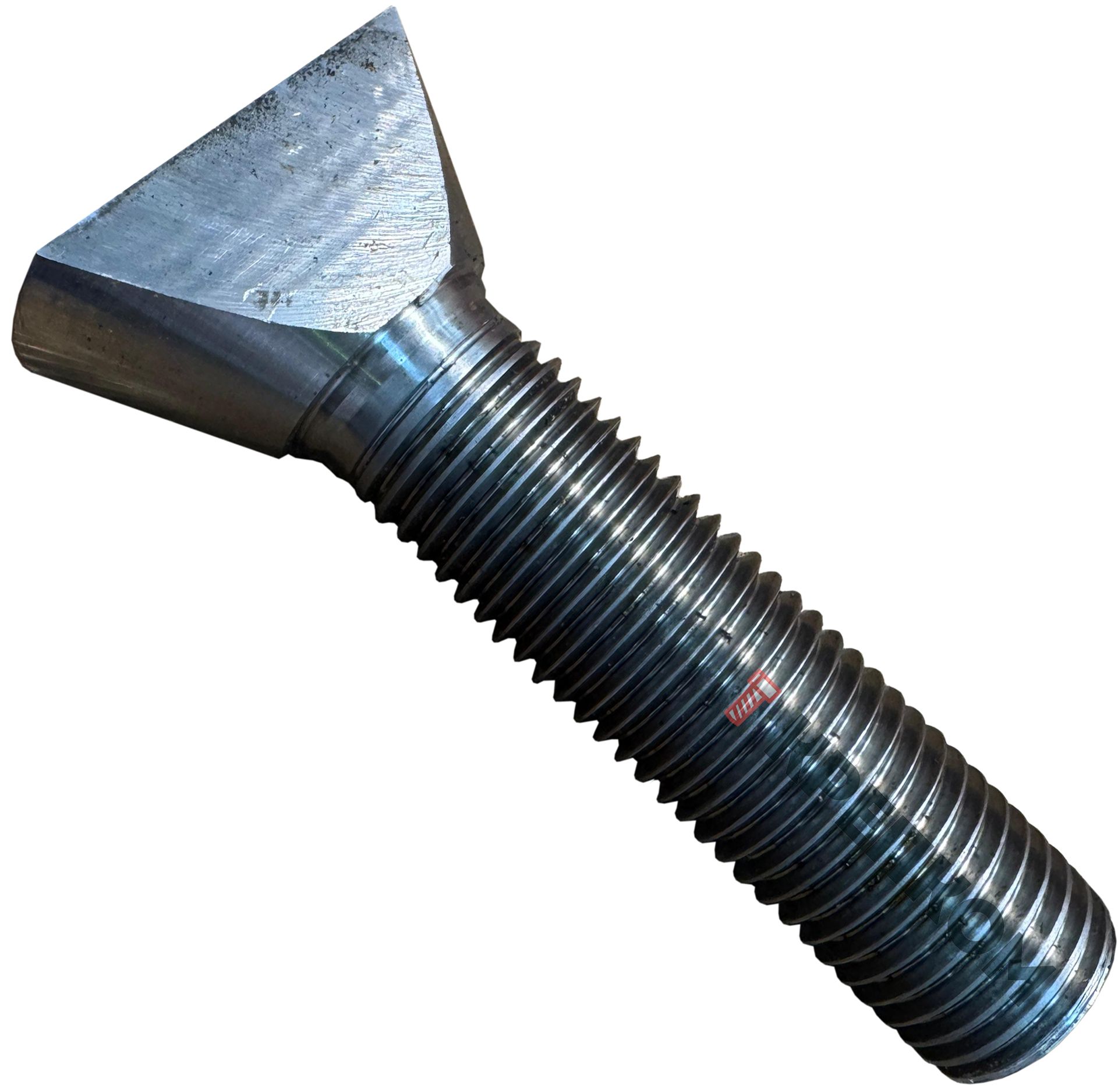

Болт футеровочный (бронеболт) ОСТ 22492, сталь без покрытия
Ваш консультант Борис
+7 (999) 027-78-44- Предназначен для крепления бронефутеровочных плит и других износостойких защитных элементов к корпусу оборудования.
- Обеспечивает продление срока службы промышленных конструкций.
- Сфера применения: в горнодобывающей, химической и энергетической отраслях.
- Имеет прямоугольную потайную головку.
- Материал: углеродистая сталь класса прочности 4.6 без покрытия.
- Выполнен согласно отраслевому стандарту ОСТ 22492, проходит испытания на прочность и износоустойчивость.
Бронеболт ОСТ 22492 - крепежный элемент, предназначенный для футеровки рабочих поверхностей оборудования, подверженного абразивному, ударному или химическому воздействию, то есть для фиксации на них износостойких защитных материалов. Футеровочный болт применяется в горнодобывающей и горнообогатительной промышленности и, в частности, в цементном производстве.

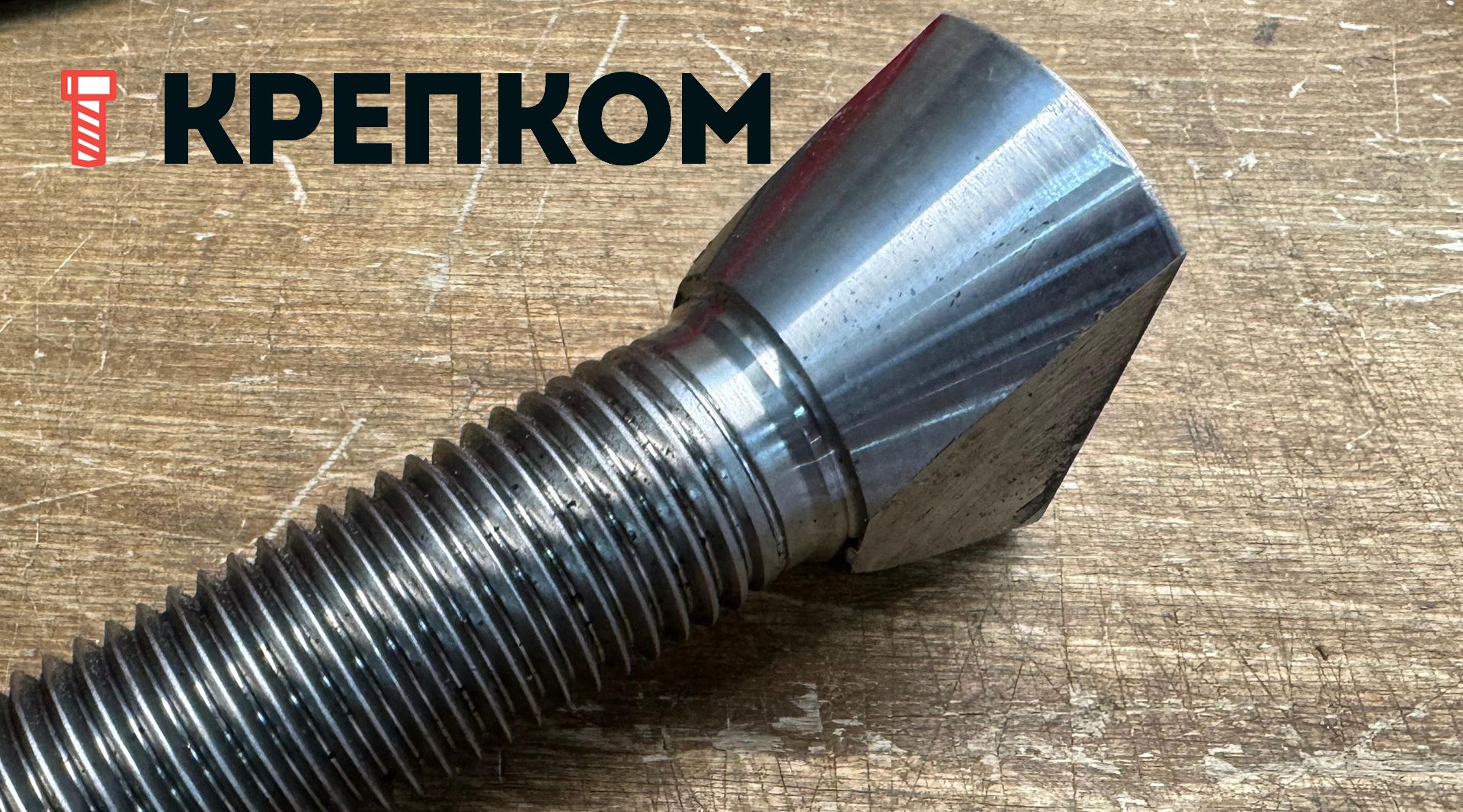

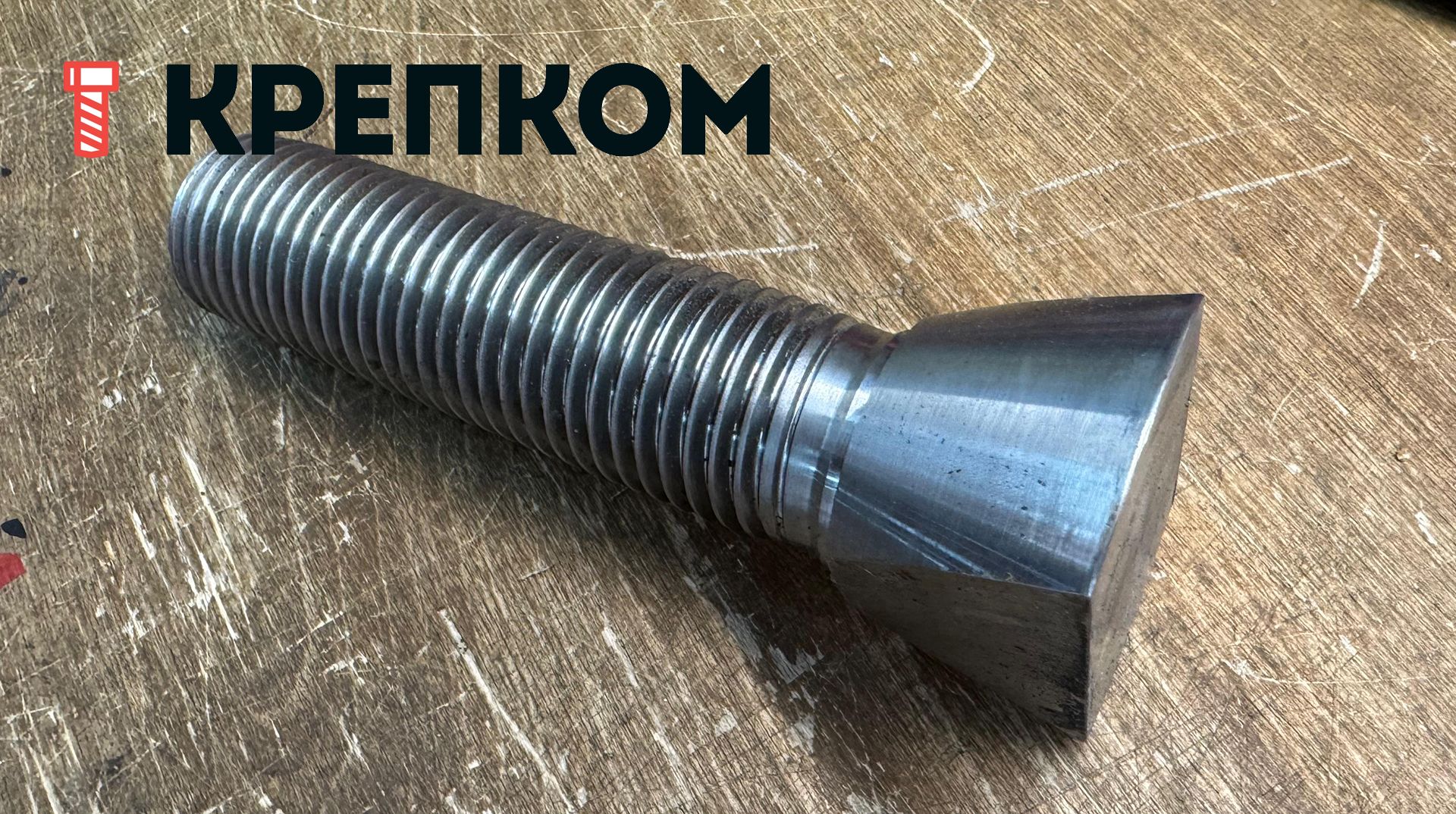

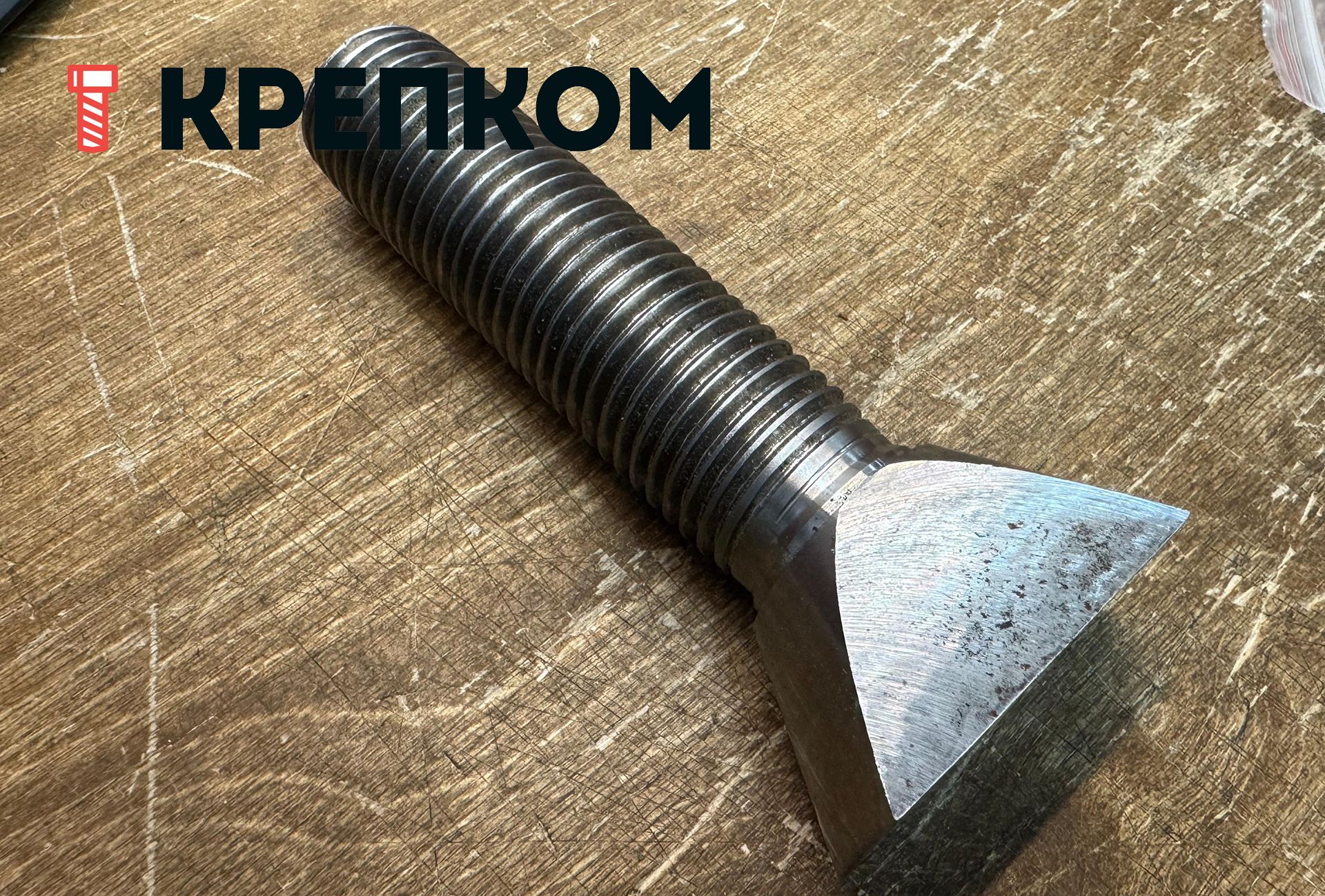

Бронеболты имеют потайные головки круглой, овальной или квадратной (прямоугольной) формы. В данном случае головка прямоугольная (в сечении, перпендикулярном оси болта). Потайная конструкция головки является обязательной, поскольку необходимо, чтобы части болтов не выступали над футеровочными плитами. Болт используется совместно с гайкой.
Изготавливается в строгом соответствии с отраслевым стандартом ОСТ 22492 из необработанной стали класса прочности 4.6. Поле допуска резьбы - 8g.
Назначение
- Крепление футеровочных плит внутри мельниц.
- Фиксация междукамерных перегородок.
- Монтаж выходных решеток.
Конструкции, в которых применяется
- Дробильно-размольные комплексы: дробилки, трубные и шаровые мельницы для помола цемента и другого сырья.
- Травильные ванны.
- Химические реакторы.
- Пульпопроводы.
- Грохоты.
- Гидроциклоны.
- Печи.
- Бункеры.
- Лотки.
Размеры
| Диаметр резьбы | М24 | М27 | М30 | М33 | М36 | М42 | М64 |
| Шаг резьбы | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Высота головки, k | 24 | 27 | 30 | 33 | 36 | 42 | 64 |
| Длина резьбы, l | до 60 мм | до 65 мм | до 90 мм | до 90 мм | до 150 мм | - | - |
| Ширина головки, S | 28 | 33 | 35 | 38 | 41 | 47 |
59 |
| Длина головки, e | 52 | 60 | 65 | 72 | 78 | 87 | 110 |
все размеры указаны в мм
Зависимость длины резьбы от общей длины
|
Общая длина |
Длина резьбы | ||||
| М24 | М27 | М30 | М33 | М36 | |
| 80 | 30 | - | - | - | - |
| 90 | 35 | - | - | - | - |
| 100 | 50 | 45 | - | - | - |
| 110 | 60 | 50 | 50 | 50 | - |
| 120 | 60 | 65 | 60 | 60 | 60 |
| 130 | 60 | 65 | 70 | 70 | 75 |
| 140 | 60 | 65 | 70 | 70 | 80 |
| 150 - 200 | 60 | 65 | 90 | 90 | 80 |
| 210 - 560 | 60 | 65 | 90 | 90 | 110 |
| ⩾580 | - | - | - | - | 150 |
все размеры указаны в мм
Характеристики
-
ГОСТ22492
-
Единицы измеренияшт
-
Форма головкиПотайная
-
Размер шага резьбыМелкий
-
Класс прочности4.6
-
МатериалСталь
