Вставка автомобильная под саморез AS-268

Клипса автомобильная для самореза AS-268 применяется при отделке различной на автомобилях: Lexus, Toyota, Mitsubishi, Chrysler. Изделие выполнено из высокопрочного полиамида (PA66), устойчивого к перепадам температур (от -40°C до +80°C), ультрафиолетовому излучению, влаге и воздействию агрессивных сред (масла, реагенты).

Конструкция клипсы имеет уникальное строение, сочетающее функции зажима и монтажной втулки:

• Зажимной механизм (клювы/губки): Основание клипсы выполнено в виде U-образной или H-образной скобы с упругими губками. Эта конструкция предназначена для надежного защелкивания на кромке (торце) панели, например, на краю металлического крыла или пластикового подкрылка. Зазор между губками рассчитан на оптимальную толщину панели (около 4 мм), что обеспечивает плотную посадку без люфта.
• Монтажная втулка (башня): От зажимного основания отходит вертикальный корпус прямоугольного сечения.
• Центральное отверстие: В верхней части втулки (и проходя через нее) расположено отверстие, предназначенное для вкручивания самореза. Материал клипсы подобран так, чтобы быть достаточно твердым для удержания резьбы самореза, но достаточно эластичным, чтобы саморез нарезал в нем надежную резьбу при монтаже.

Клипсы под саморез — это надежный и удобный крепёж для монтажа пластиковых и металлических деталей кузова. Каждая клипса крепления под саморез обеспечивает прочное и долговечное соединение элементов без повреждения поверхности. Такие клипсы используются при установке подкрылков, брызговиков, обшивок дверей, воздуховодов и декоративных панелей.

Диаметр самореза должен соответствовать отверстию в клипсе. Слишком толстый саморез может расколоть стойку клипсы, слишком тонкий — не обеспечит надежного крепления.

Место установки - отделка (различная).

Марка авто и модели:

• Lexus
• Toyota
• Mitsubishi
• Chrysler - I -IMPORT

ОЕМ:

• 9018904008
• 9046712096
• MB083120

Использование

1. Совместите отверстия в прикрепляемой панели и основании (кузове/каркасе).
2. Вставьте нижнюю часть клипсы в паз или отверстие панели/кузова до упора основания.
3. Вставьте саморез соответствующего диаметра в отверстие клипсы и закрутите его в посадочное место. Саморез пройдет через клипсу и надежно притянет всю конструкцию.
4. Убедитесь, что панель зафиксирована жестко, не болтается, но пластик не продавлен чрезмерно.

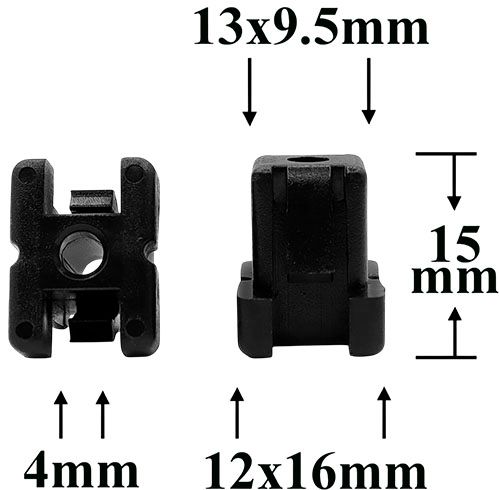

Размеры

Общая высота клипсы, мм	15
Диаметр отверстия под саморез, мм	4,0
Размеры основания, мм	12х16
Размеры фиксатора, мм	13х9,5

Характеристики

• Марка авто
  Mitsubishi / Chrysler / Lexus / Toyota
• Единицы измерения
  шт
• Артикул
  0527
• Материал
  Пластик
