Анкер с потайной головкой для высоких нагрузок Sormat SK, оцинкованная сталь

Анкер потайной оцинкованный SORMAT SK – высоконагруженный втулочный анкер, расклинивающийся по мере закручивания болта и втягивания конуса в распорную втулку. Благодаря сложной двухконусной конструкции с дораспором монтажный анкер выдерживает высокие нагрузки на сдвиг, позволяя тем самым уменьшить количество точек крепления. Анкер распорный с двойным конусом применяется для сквозного монтажа различных металлоконструкций в бетон с трещинами и без. Благодаря болту с потайной головкой и контролируемому моменту затяжки он может устанавливаться заподлицо с прикрепляемым элементом. Качественное цинковое покрытие предохраняет метиз от коррозии.

Преимущества

Применение

Двухконусный усиленный анкер для высоких нагрузок SK применяется для сквозного монтажа ответственных металлоконструкций в бетон и природный камень. Одобрен для установки в растянутые и сжатые зоны бетона, рекомендован для сухих помещений или временного использования на улице. Подходит для фиксации: стальных конструкций, оборудования, ограждений, систем подъема для автомобилей, перил, опорных плит.

• тип B – со шпилькой и гайкой
• тип S – с болтом с шестигранной головкой

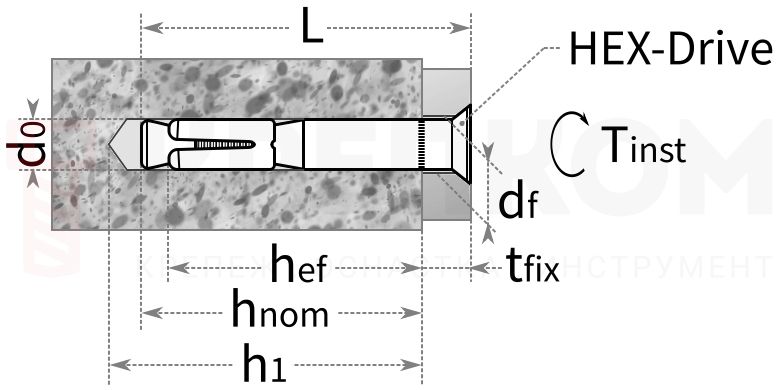

Размеры



Тип	Размер	Длина, L	Диаметр отверстия в прикрепляемом материале, df	Размер гайки под ключ, SW	Мак. толщина прикрепляемого элемента, tfix	Диаметр сверла, d0	Мин. глубина сверления, h1	Эффективная глубина анкеровки, hef	Момент затяжки, Tinst
SK М6-10/45/6	М6	60	12	4	6	10	60	45	12/10
SK М6-10/45/15	М6	70	12	4/5	15	10	60	45	12/10
SK М6-10/45/40	М6	95	12	4/5	40	10	60	45	12/10
SK М8-12/55/10	М8	75	14	5	10	12	70	55	20/25
SK М8-12/55/15	М8	85	14	5/6	15	12	70	55	20/25
SK М8-12/55/40	М8	110	14	5/6	40	12	70	55	20/25
SK М10-15/70/10	М10	90	17	6	10	15	85	70	60/50
SK М10-15/70/15	М10	100	17	6/8	15	15	85	70	60/50
SK М10-15/70/40	М10	120	17	6/8	40	15	85	70	60/50
SK М12-20/80/15	М12	110	21	8/10	15	20	100	80	90/80
SK М12-20/80/40	М12	135	21	8/10	40	20	100	80	90/80
SK М16-25/100/15	М16	135	26	10	15	25	125	100	190
SK М16-25/100/40	М16	160	26	10	40	25	125	100	190

Нагрузки

	Допустимые нагрузки в kH Сжатый бетон C20/25
Тип	Вырыв	Срез
SK М6-10/45/6	3,0	7,2
SK М6-10/45/15	3,0	7,2
SK М6-10/45/40	3,0	7,2
SK М8-12/55/10	4,8	9,8
SK М8-12/55/15	4,8	9,8
SK М8-12/55/40	4,8	9,8
SK М10-15/70/10	9,5	22,3
SK М10-15/70/15	9,5	22,3
SK М10-15/70/40	9,5	22,3
SK М12-20/80/15	17,2	34,3
SK М12-20/80/40	17,2	34,3
SK М16-25/100/15	24,0	48,0
SK М16-25/100/40	24,0	48,0

Монтаж

Характеристики

• Бренд
  SORMAT
• Тип анкера
  Усиленный
• Единицы измерения
  шт
• Назначение анкера
  Бетон, Камень
• Артикул
  SK
• Материал
  Оцинкованная сталь
