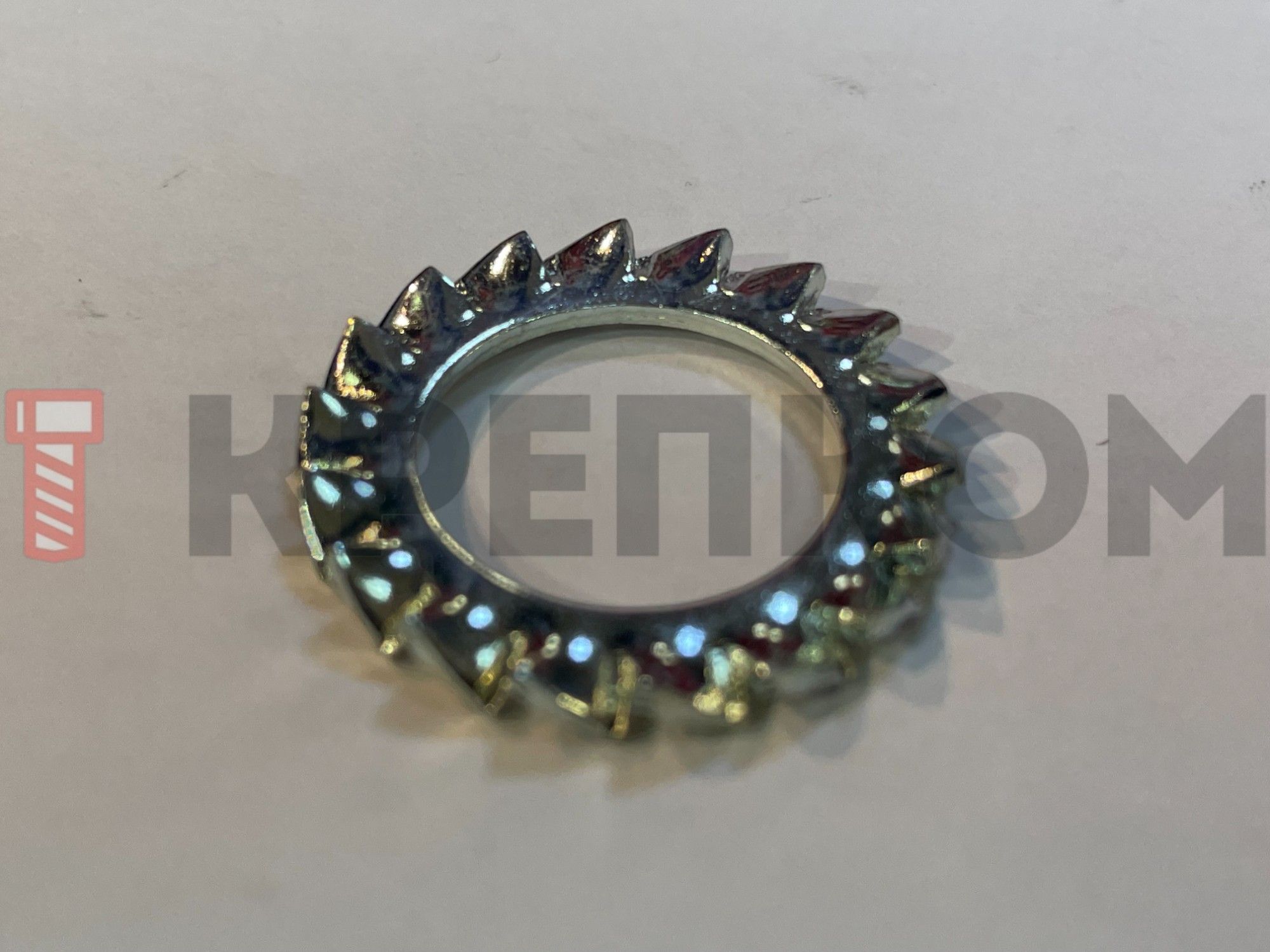

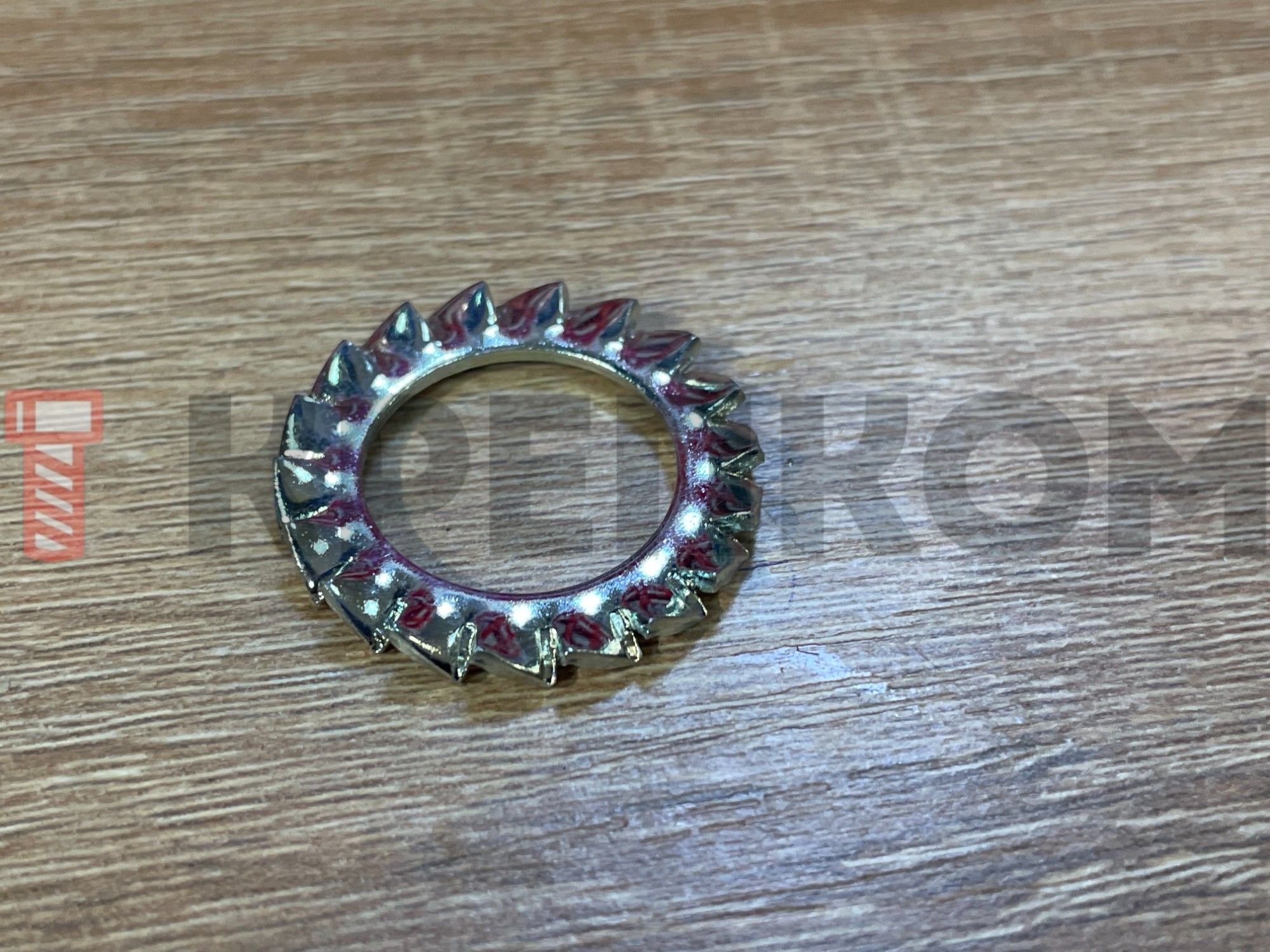

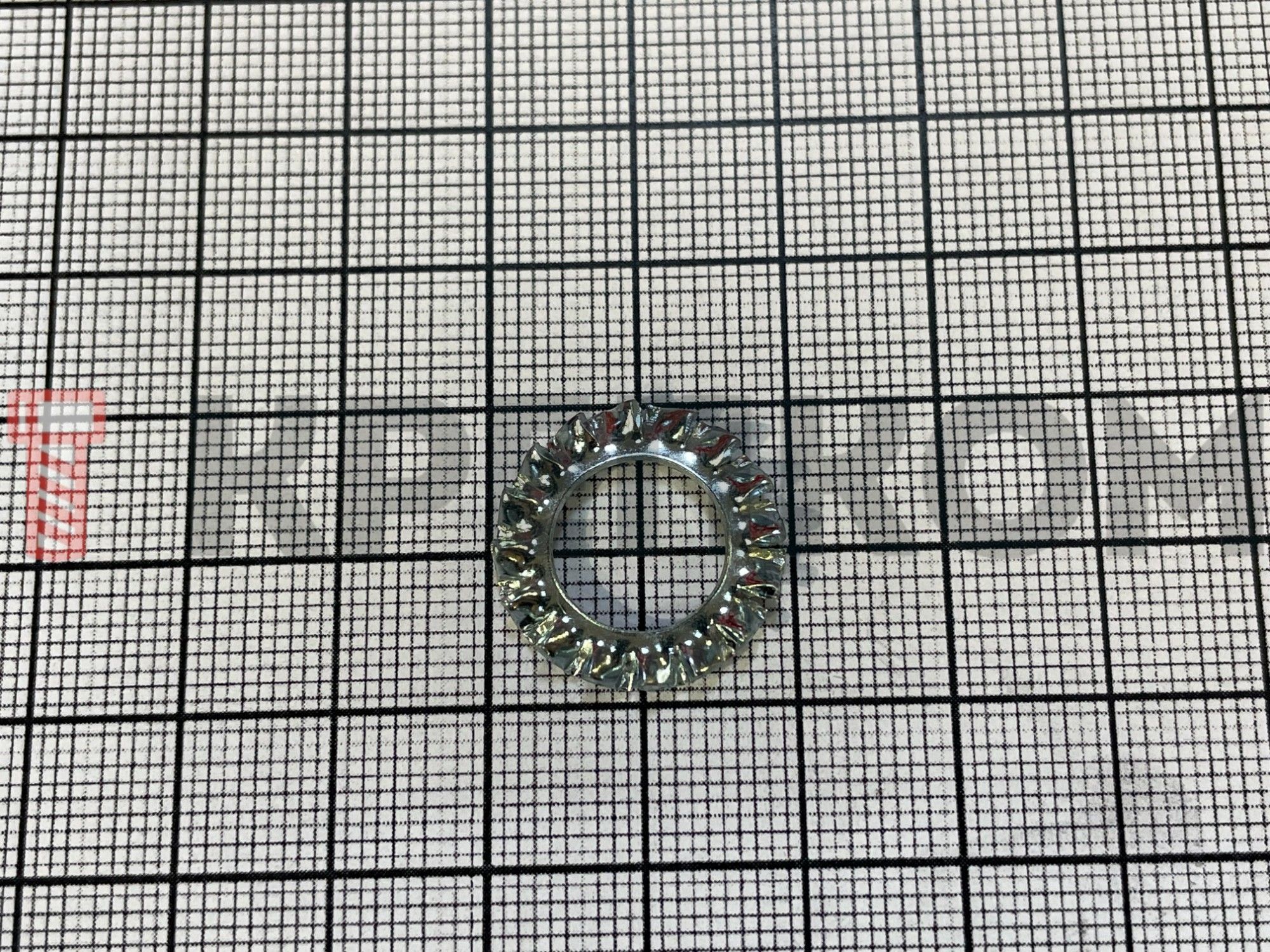

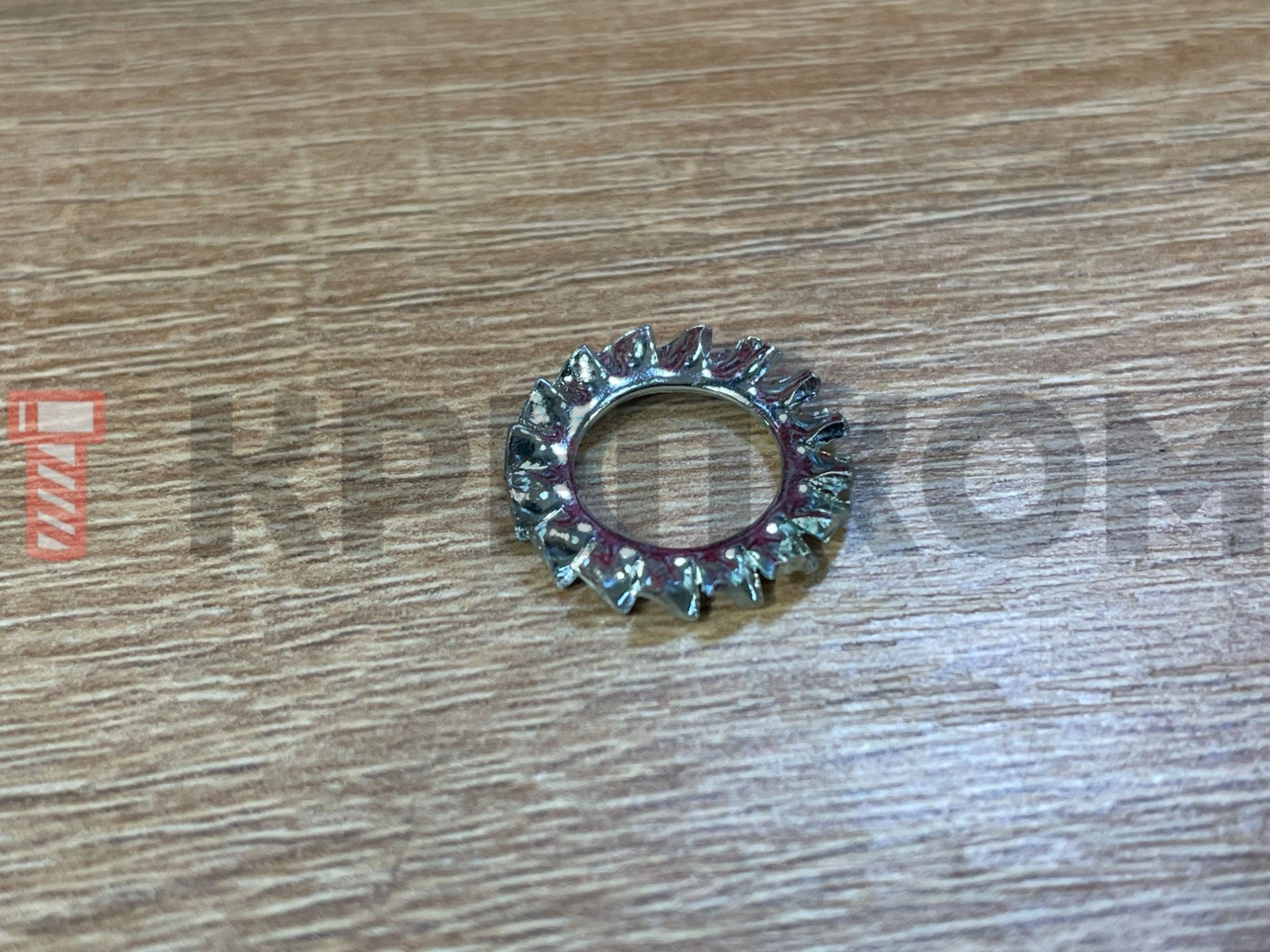

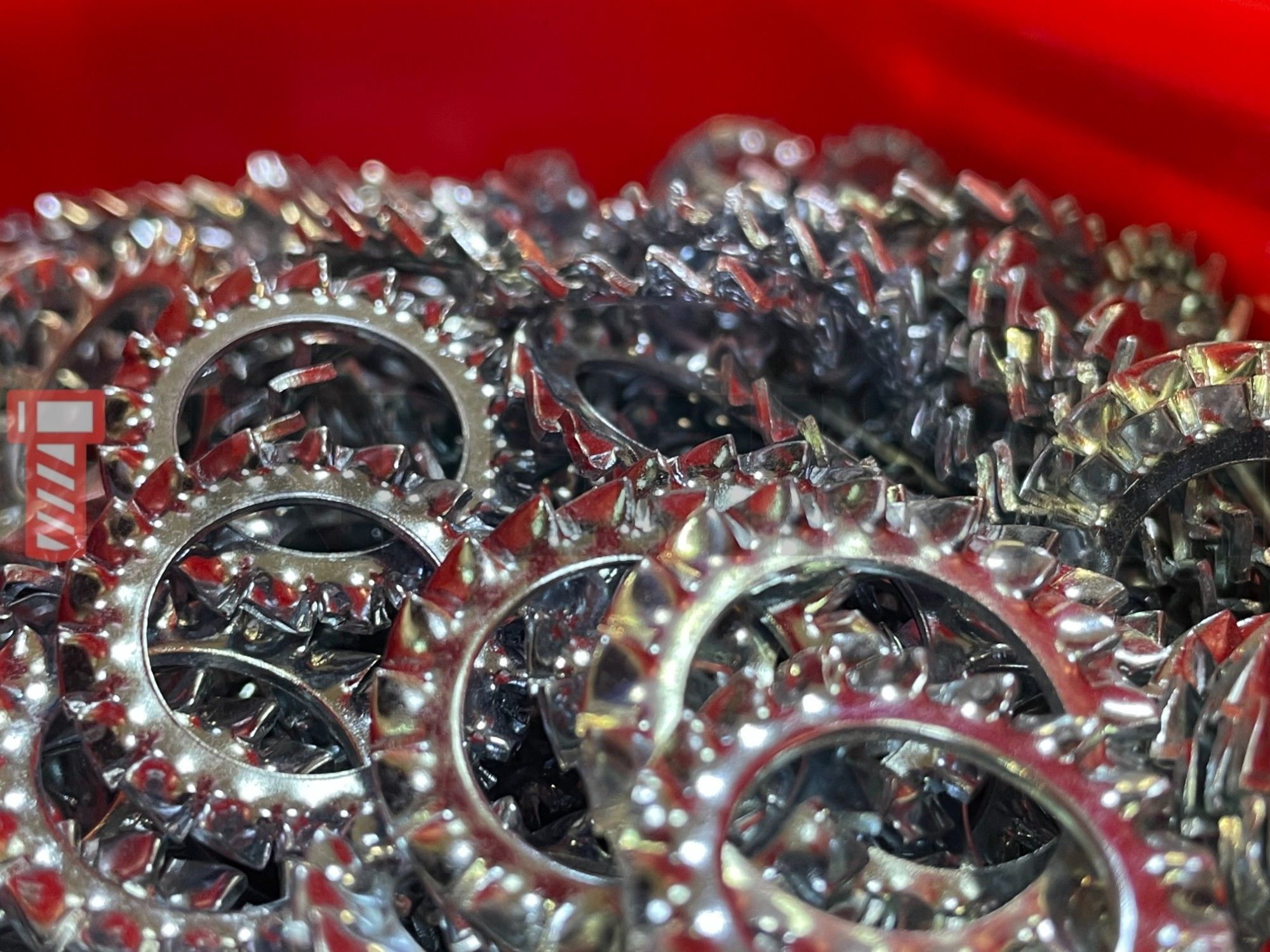

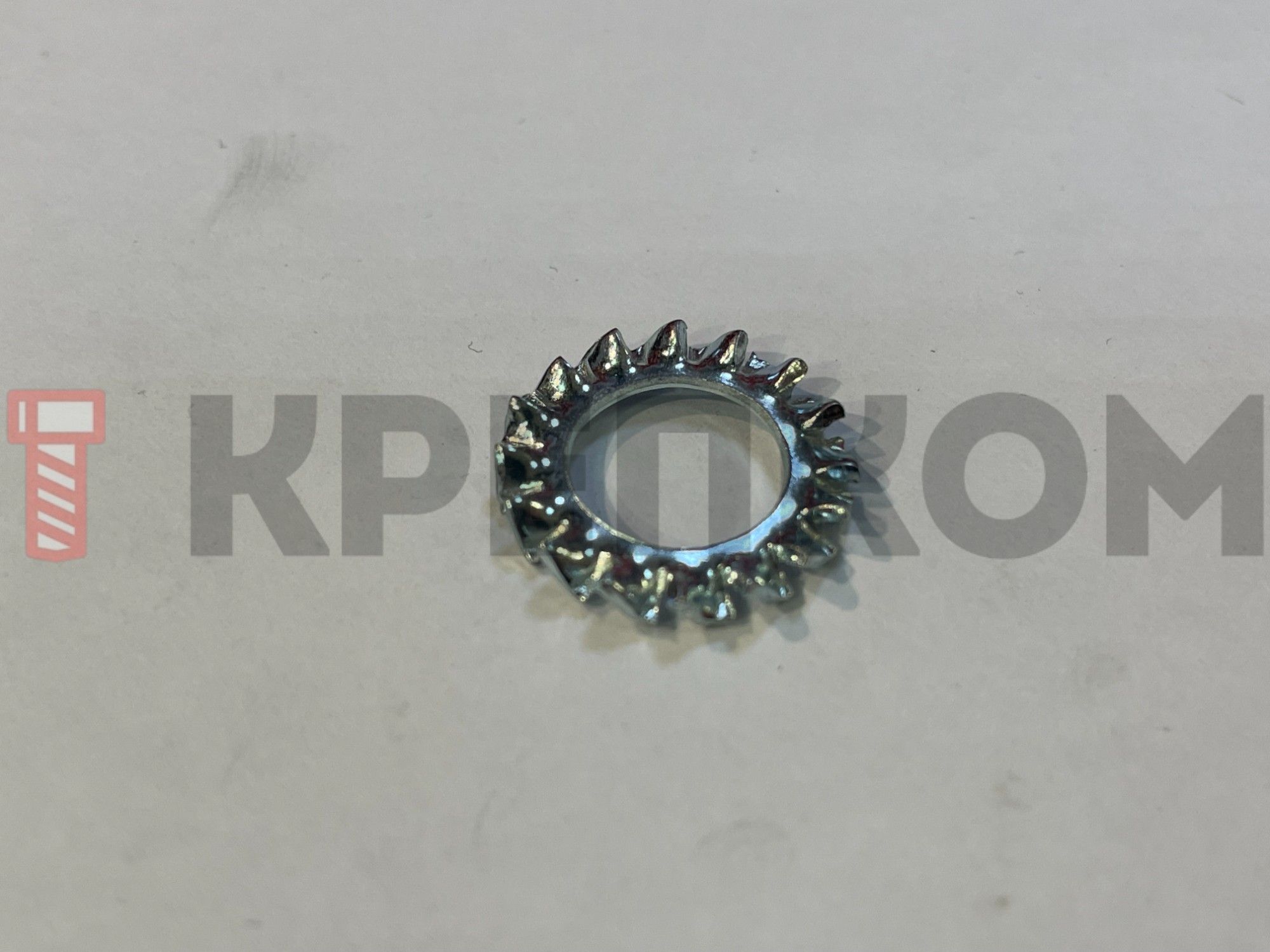

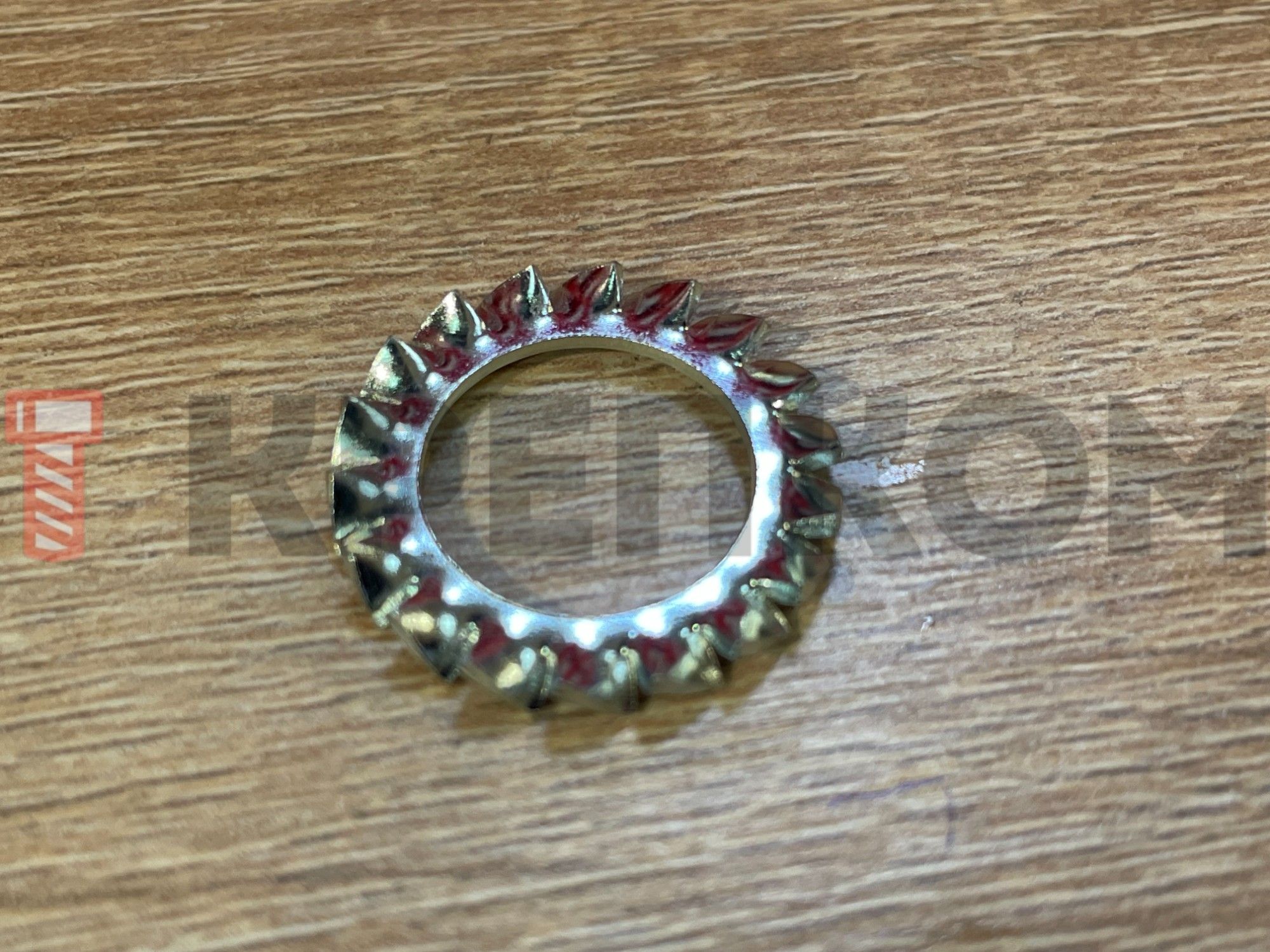

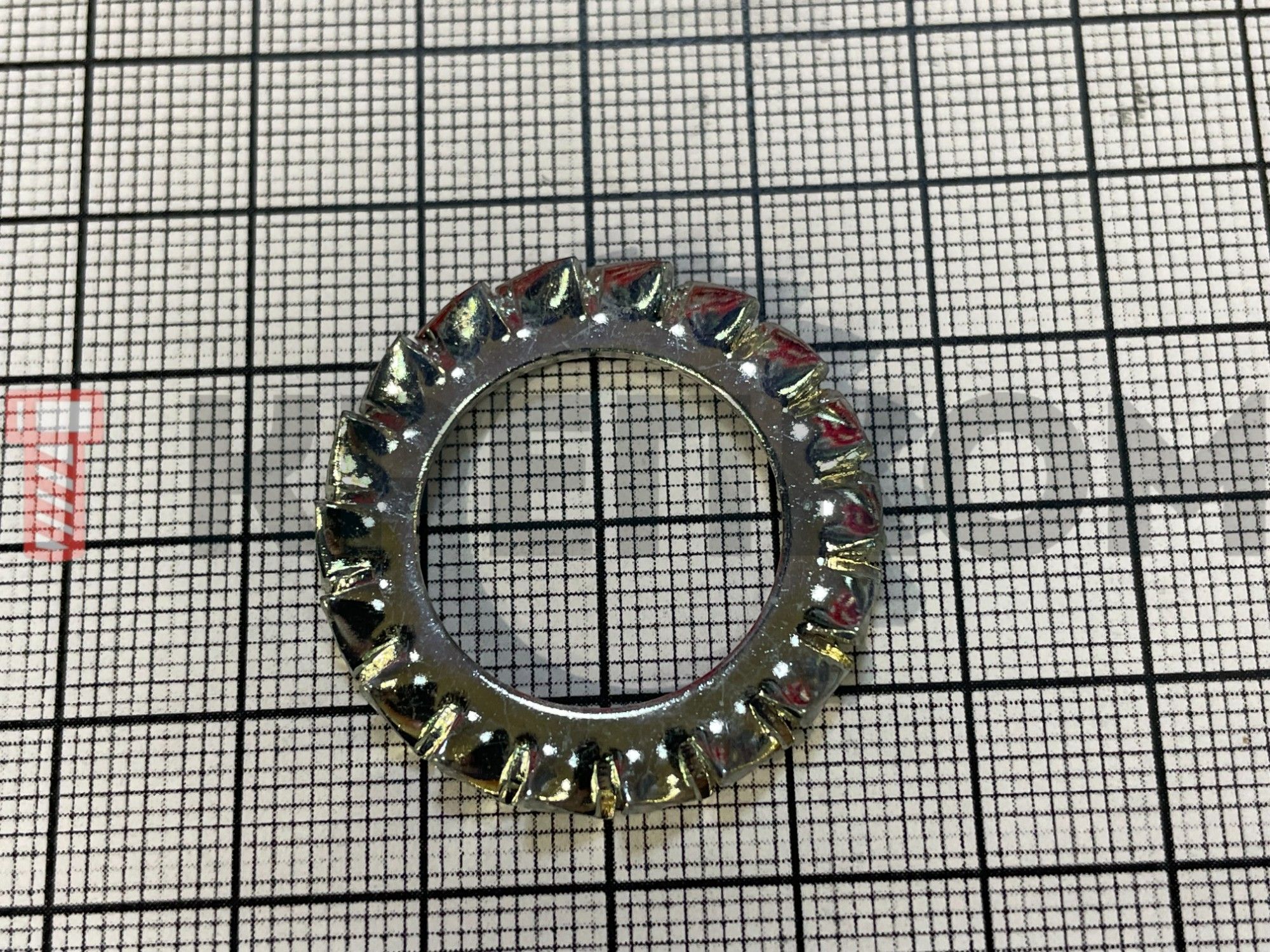

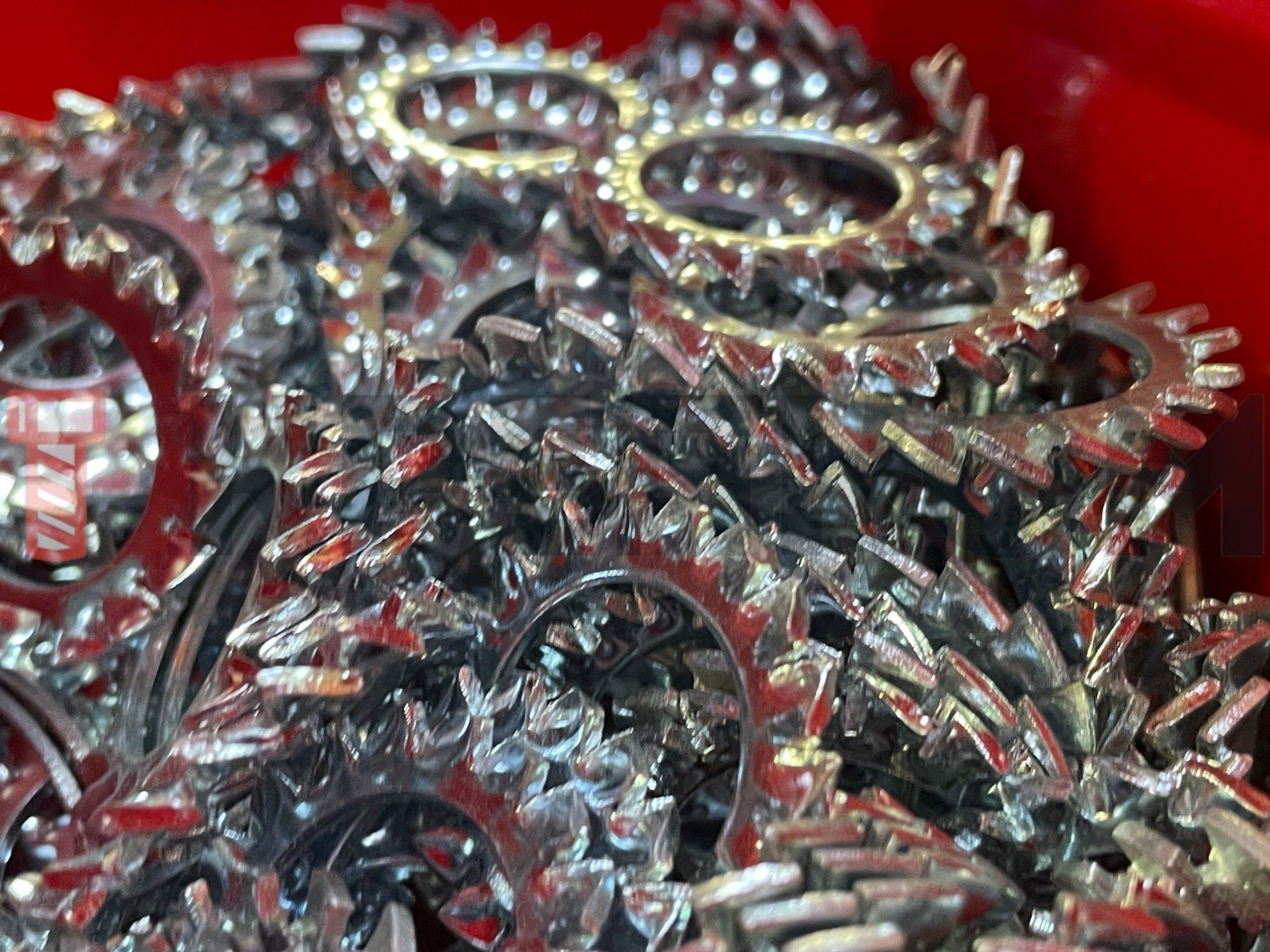

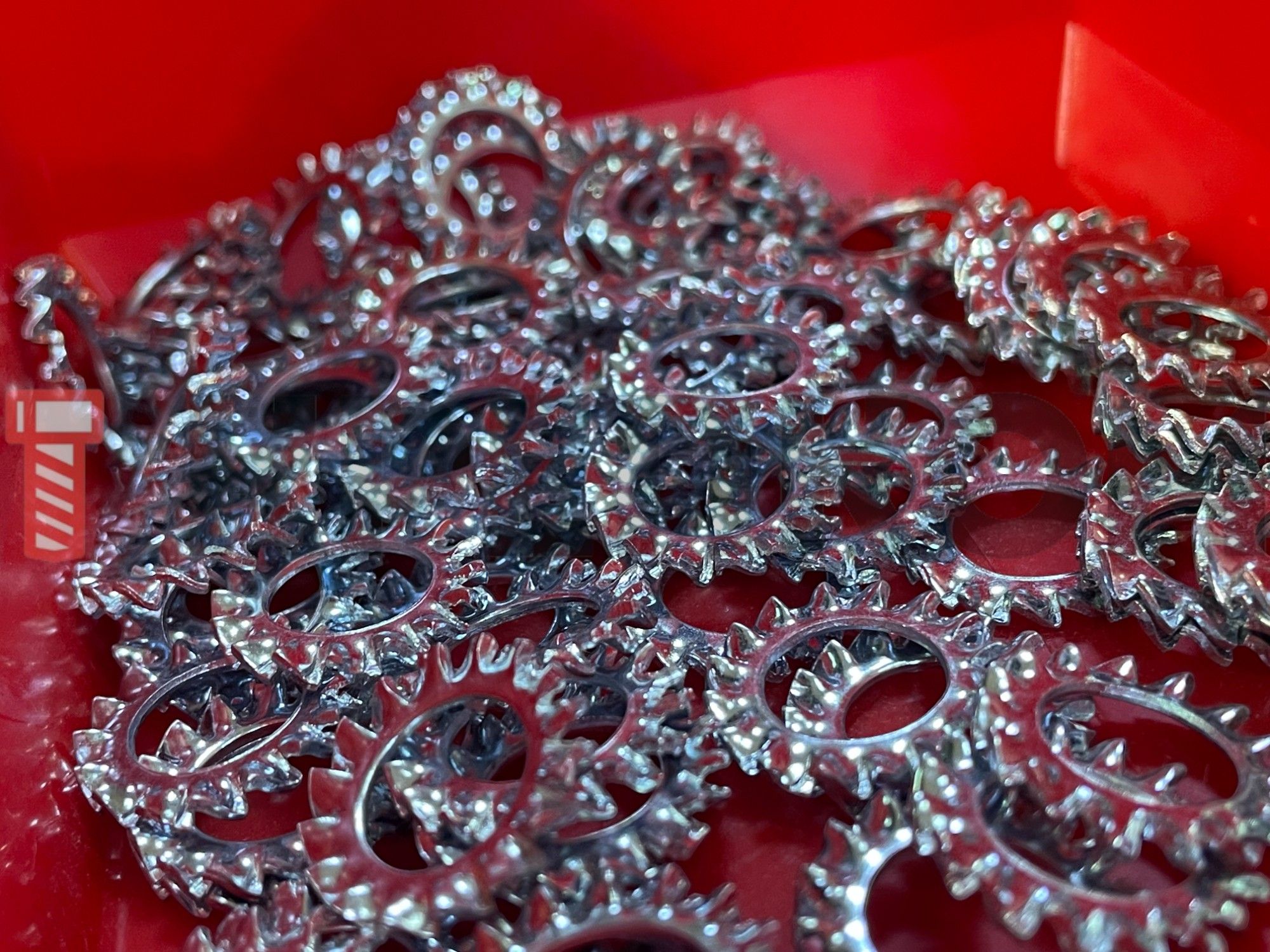

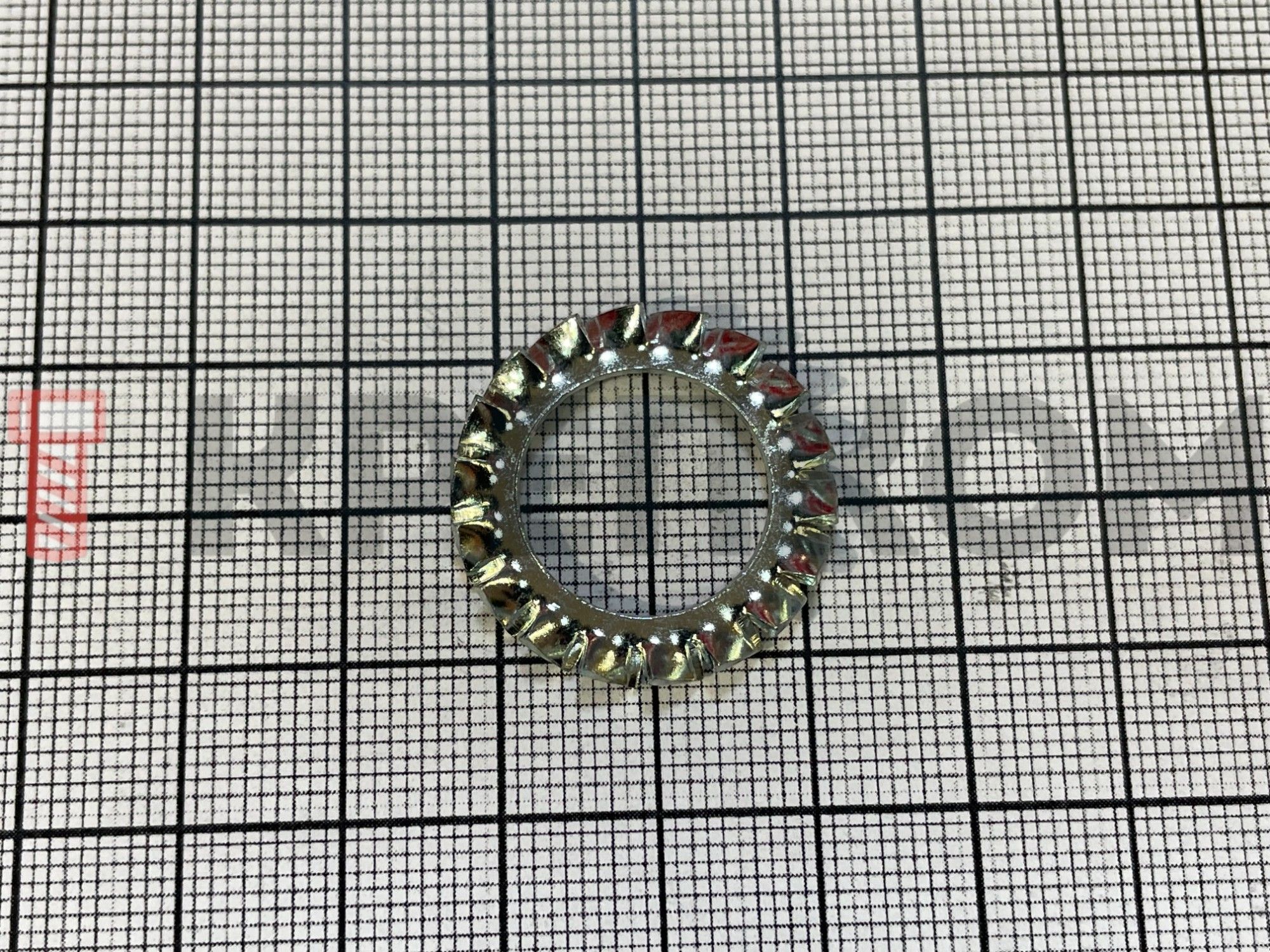

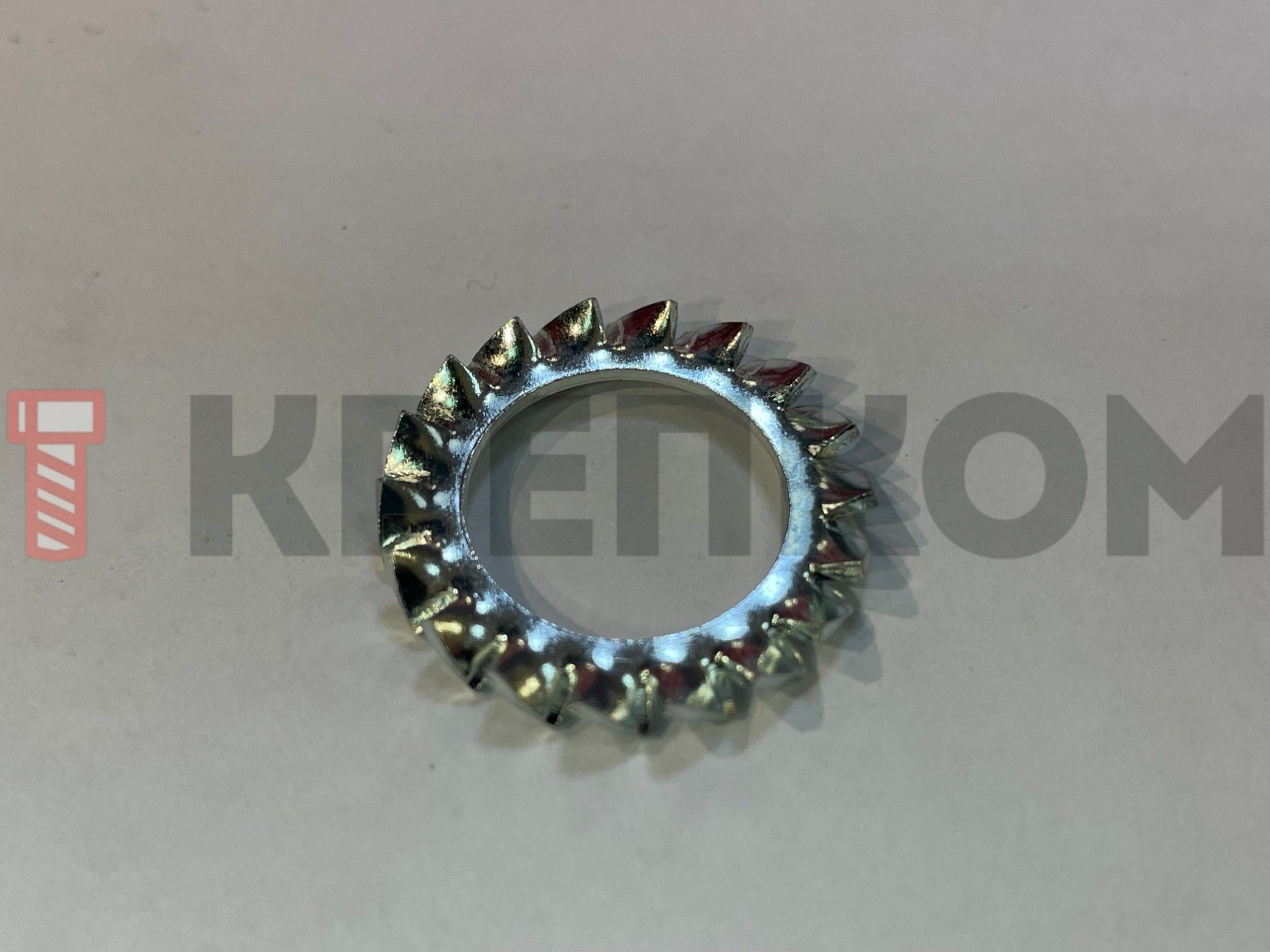

Шайба стопорная с насечками DIN 6798A, оцинкованная сталь
Код товара: WN00021871
Внешний вид товара может отличаться от представленного на изображении
- Стопорный элемент для противодействия самопроизвольному раскручиванию болта, гайки с правой резьбой.
- Тип шайбы: пружинная зубчатая стопорная.
- Стандарт DIN 6798, форма A – с наружными насеченными зубьями.
- Толщина размаха зубцов – 3s1 (s1 - толщина металла).
- Мощный стопорящий эффект за счет пружинных свойств материала и зубцов, которые врезаются в опорную поверхность, создавая сопротивление отвинчиванию.
- Изготовлена из прочной пружинной стали (FSt).
- Твердость в пределах от 350 до 425 HV по Виккерсу.
- Цинковое гальваническое покрытие продлевает срок службы в условиях нормальной и повышенной влажности.
- Для использования с крепежом номинального размера от М1,6 до М30.
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Шайба стопорная М2 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М2
Внутренний диаметр (мм)
2,2
Внешний диаметр (мм)
4,5
Толщина шайбы (мм)
0,3
Под резьбу
М2
М2
Внутренний диаметр (мм)
2,2
2,2
Внешний диаметр (мм)
4,5
4,5
Толщина шайбы (мм)
0,3
0,3
3877891
шт
3
руб.
1 шт
Шайба стопорная М2,3 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М2,3
Внутренний диаметр (мм)
2,5
Внешний диаметр (мм)
5
Толщина шайбы (мм)
0,4
Под резьбу
М2,3
М2,3
Внутренний диаметр (мм)
2,5
2,5
Внешний диаметр (мм)
5
5
Толщина шайбы (мм)
0,4
0,4
13
руб.
1 шт
Шайба стопорная М2,5 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М2,5
Внутренний диаметр (мм)
2,7
Внешний диаметр (мм)
5,5
Толщина шайбы (мм)
0,4
Под резьбу
М2,5
М2,5
Внутренний диаметр (мм)
2,7
2,7
Внешний диаметр (мм)
5,5
5,5
Толщина шайбы (мм)
0,4
0,4
1231313
шт
3
руб.
1 шт
Шайба стопорная М2,7 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М2,7
Внутренний диаметр (мм)
—
Внешний диаметр (мм)
—
Толщина шайбы (мм)
0,4
Под резьбу
М2,7
М2,7
Внутренний диаметр (мм)
—
—
Внешний диаметр (мм)
—
—
Толщина шайбы (мм)
0,4
0,4
117
шт
Цена обновляется
1 шт
Шайба стопорная М3 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М3
Внутренний диаметр (мм)
3,2
Внешний диаметр (мм)
6
Толщина шайбы (мм)
0,4
Под резьбу
М3
М3
Внутренний диаметр (мм)
3,2
3,2
Внешний диаметр (мм)
6
6
Толщина шайбы (мм)
0,4
0,4
10595751
шт
4
руб.
1 шт
Шайба стопорная М3,5 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М3,5
Внутренний диаметр (мм)
3,7
Внешний диаметр (мм)
7
Толщина шайбы (мм)
0,5
Под резьбу
М3,5
М3,5
Внутренний диаметр (мм)
3,7
3,7
Внешний диаметр (мм)
7
7
Толщина шайбы (мм)
0,5
0,5
Цена обновляется
1 шт
Шайба стопорная М4 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М4
Внутренний диаметр (мм)
4,3
Внешний диаметр (мм)
8
Толщина шайбы (мм)
0,5
Под резьбу
М4
М4
Внутренний диаметр (мм)
4,3
4,3
Внешний диаметр (мм)
8
8
Толщина шайбы (мм)
0,5
0,5
15958303
шт
4
руб.
1 шт
Шайба стопорная М5 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М5
Внутренний диаметр (мм)
5,3
Внешний диаметр (мм)
10
Толщина шайбы (мм)
0,6
Под резьбу
М5
М5
Внутренний диаметр (мм)
5,3
5,3
Внешний диаметр (мм)
10
10
Толщина шайбы (мм)
0,6
0,6
4162077
шт
5
руб.
1 шт
Шайба стопорная М6 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М6
Внутренний диаметр (мм)
6,4
Внешний диаметр (мм)
11
Толщина шайбы (мм)
0,7
Под резьбу
М6
М6
Внутренний диаметр (мм)
6,4
6,4
Внешний диаметр (мм)
11
11
Толщина шайбы (мм)
0,7
0,7
7999533
шт
6
руб.
1 шт
Шайба стопорная М7 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М7
Внутренний диаметр (мм)
7,4
Внешний диаметр (мм)
12,5
Толщина шайбы (мм)
0,8
Под резьбу
М7
М7
Внутренний диаметр (мм)
7,4
7,4
Внешний диаметр (мм)
12,5
12,5
Толщина шайбы (мм)
0,8
0,8
Цена обновляется
1 шт
Шайба стопорная М8 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М8
Внутренний диаметр (мм)
8,4
Внешний диаметр (мм)
15
Толщина шайбы (мм)
0,8
Под резьбу
М8
М8
Внутренний диаметр (мм)
8,4
8,4
Внешний диаметр (мм)
15
15
Толщина шайбы (мм)
0,8
0,8
4143035
шт
9
руб.
1 шт
Шайба стопорная М10 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М10
Внутренний диаметр (мм)
10,5
Внешний диаметр (мм)
18
Толщина шайбы (мм)
0,9
Под резьбу
М10
М10
Внутренний диаметр (мм)
10,5
10,5
Внешний диаметр (мм)
18
18
Толщина шайбы (мм)
0,9
0,9
1009953
шт
12
руб.
1 шт
Шайба стопорная М12 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М12
Внутренний диаметр (мм)
13
Внешний диаметр (мм)
20,5
Толщина шайбы (мм)
1
Под резьбу
М12
М12
Внутренний диаметр (мм)
13
13
Внешний диаметр (мм)
20,5
20,5
Толщина шайбы (мм)
1
1
1551672
шт
13
руб.
1 шт
Шайба стопорная М14 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М14
Внутренний диаметр (мм)
15
Внешний диаметр (мм)
24
Толщина шайбы (мм)
1
Под резьбу
М14
М14
Внутренний диаметр (мм)
15
15
Внешний диаметр (мм)
24
24
Толщина шайбы (мм)
1
1
1023113
шт
18
руб.
1 шт
Шайба стопорная М16 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М16
Внутренний диаметр (мм)
17
Внешний диаметр (мм)
26
Толщина шайбы (мм)
1,2
Под резьбу
М16
М16
Внутренний диаметр (мм)
17
17
Внешний диаметр (мм)
26
26
Толщина шайбы (мм)
1,2
1,2
466976
шт
27
руб.
1 шт
Шайба стопорная М18 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М18
Внутренний диаметр (мм)
19
Внешний диаметр (мм)
30
Толщина шайбы (мм)
1,4
Под резьбу
М18
М18
Внутренний диаметр (мм)
19
19
Внешний диаметр (мм)
30
30
Толщина шайбы (мм)
1,4
1,4
77674
шт
20
руб.
1 шт
Шайба стопорная М20 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М20
Внутренний диаметр (мм)
21
Внешний диаметр (мм)
33
Толщина шайбы (мм)
1,4
Под резьбу
М20
М20
Внутренний диаметр (мм)
21
21
Внешний диаметр (мм)
33
33
Толщина шайбы (мм)
1,4
1,4
310076
шт
Цена обновляется
1 шт
Шайба стопорная М22 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М22
Внутренний диаметр (мм)
23
Внешний диаметр (мм)
36
Толщина шайбы (мм)
1,5
Под резьбу
М22
М22
Внутренний диаметр (мм)
23
23
Внешний диаметр (мм)
36
36
Толщина шайбы (мм)
1,5
1,5
2183
шт
22
руб.
1 шт
Шайба стопорная М24 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М24
Внутренний диаметр (мм)
25
Внешний диаметр (мм)
38
Толщина шайбы (мм)
1,5
Под резьбу
М24
М24
Внутренний диаметр (мм)
25
25
Внешний диаметр (мм)
38
38
Толщина шайбы (мм)
1,5
1,5
416147
шт
Цена обновляется
1 шт
Шайба стопорная М25 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М24
Внутренний диаметр (мм)
25
Внешний диаметр (мм)
38
Толщина шайбы (мм)
1,5
Под резьбу
М24
М24
Внутренний диаметр (мм)
25
25
Внешний диаметр (мм)
38
38
Толщина шайбы (мм)
1,5
1,5
39
руб.
1 шт
Шайба стопорная М26 с насечками DIN 6798A, оцинкованная сталь
Под резьбу
М26
Внутренний диаметр (мм)
—
Внешний диаметр (мм)
—
Толщина шайбы (мм)
—
Под резьбу
М26
М26
Внутренний диаметр (мм)
—
—
Внешний диаметр (мм)
—
—
Толщина шайбы (мм)
—
—
Цена обновляется
1 шт
Показать ещё
1 - 21 из 23 размеров
- 1
- 2
Шайба стопорная насечная DIN 6798 A — это высококачественный элемент крепежа, который используется для обеспечения надежной фиксации винтов и болтов, что особенно важно при работе с высоконагруженными или вибрирующими деталями. Изготовленная из пружинной стали с цинковым покрытием, она обеспечивает отличную упругость и стойкость к коррозии, что делает ее идеальным выбором для работы в различных климатических и эксплуатационных условиях.
Принцип работы
Особенность конструкции шайбы заключается в наружных насеченных зубьях, которые надежно сцепляются с поверхностью крепежных деталей. Это предотвращает ослабление соединения, даже при наличии вибраций или динамических нагрузок. Зубцы, врезаясь в материал, увеличивают сопротивление откручиванию. Упругие свойства стали компенсируют возможные ослабления соединения со временем.
Применение
Шайбы упругие зубчатые (с насечками) применяются в различных областях, включая машиностроение, автомобилестроение и монтаж металлических конструкций. Часто используется в стиральных машинах, холодильниках, велосипедах, автомобилях, газонокосилках, инструментах, станках и оборудовании.
Аналоги DIN 6798 A:
- ГОСТ 10463-81, вырубные и насечные
Размеры
| Под резьбу | Внутренний диаметр, d1 | Внешний диаметр, d2 | Толщина, s1 |
| М1,6 | 1,7 | 3,6 | 0,3 |
| М2 | 2,2 | 4,5 | 0,3 |
| М2,3 | 2,5 | 5 | 0,4 |
| М2,5 | 2,7 | 5,5 | 0,4 |
| М2,7 | - | - | 0,4 |
| М3 | 3,2 | 6 | 0,4 |
| М3,5 | 3,7 | 7 | 0,5 |
| М4 | 4,3 | 8 | 0,5 |
| М5 | 5,3 | 10 | 0,6 |
| М6 | 6,4 | 11 | 0,7 |
| М7 | 7,4 | 12,5 | 0,8 |
| М8 | 8,4 | 15 | 0,8 |
| М10 | 10,5 | 18 | 0,9 |
| М12 | 13 | 20,5 | 1 |
| М14 | 15 | 24 | 1 |
| М16 | 17 | 26 | 1,2 |
| М18 | 19 | 30 | 1,4 |
| М20 | 21 | 33 | 1,4 |
| М22 | 23 | 36 | 1,5 |
| М24 | 25 | 38 | 1,5 |
| М26 | - | - | - |
| М27 | 28 | 44 | 1,6 |
| М30 | 31 | 48 | 1,6 |
все размеры указаны в мм
Характеристики
-
Тип шайбыСтопорная
-
DIN6798A
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
